-89-
ALINEACIÓN DEL TOPE-GUÍA PARA CORTAR AL HILO
Para evitar lesiones personales, desconecte siem pre el enchufe
de la fuente de energía antes de realizar cualquier ajuste. El
tope-guía para cortar al hilo debe estar paralelo a la HOJA DE
SIERRA para evitar el RETROCESO al cortar al hilo.
La sierra de mesa está equipada con un tope-guía para cortar
al hilo de alineación automática y colocación rápida Square-
lock™. Una vez que se han realizado los ajustes que se de-
scriben a continuación, el tope-guía para cortar al hilo se
autoalineará cuando el tope-guía se encuentre fijo en su posi-
ción.
NOTA: La hoja debe estar paralela a las ranuras del calibre de
ingletes y perpendicular a la mesa (consulte la página 88) antes
de proceder a realizar la alineación del tope-guía para cortar al
hilo.
Para evitar lesiones personales, asegúrese siempre de que el
tope-guía para cortar al hilo esté fijo antes de utilizarlo cuando
vaya a hacer cortes al hilo.
1. Levante ambas barreras del protector 2 hasta su posición
bloqueada hacia arriba.

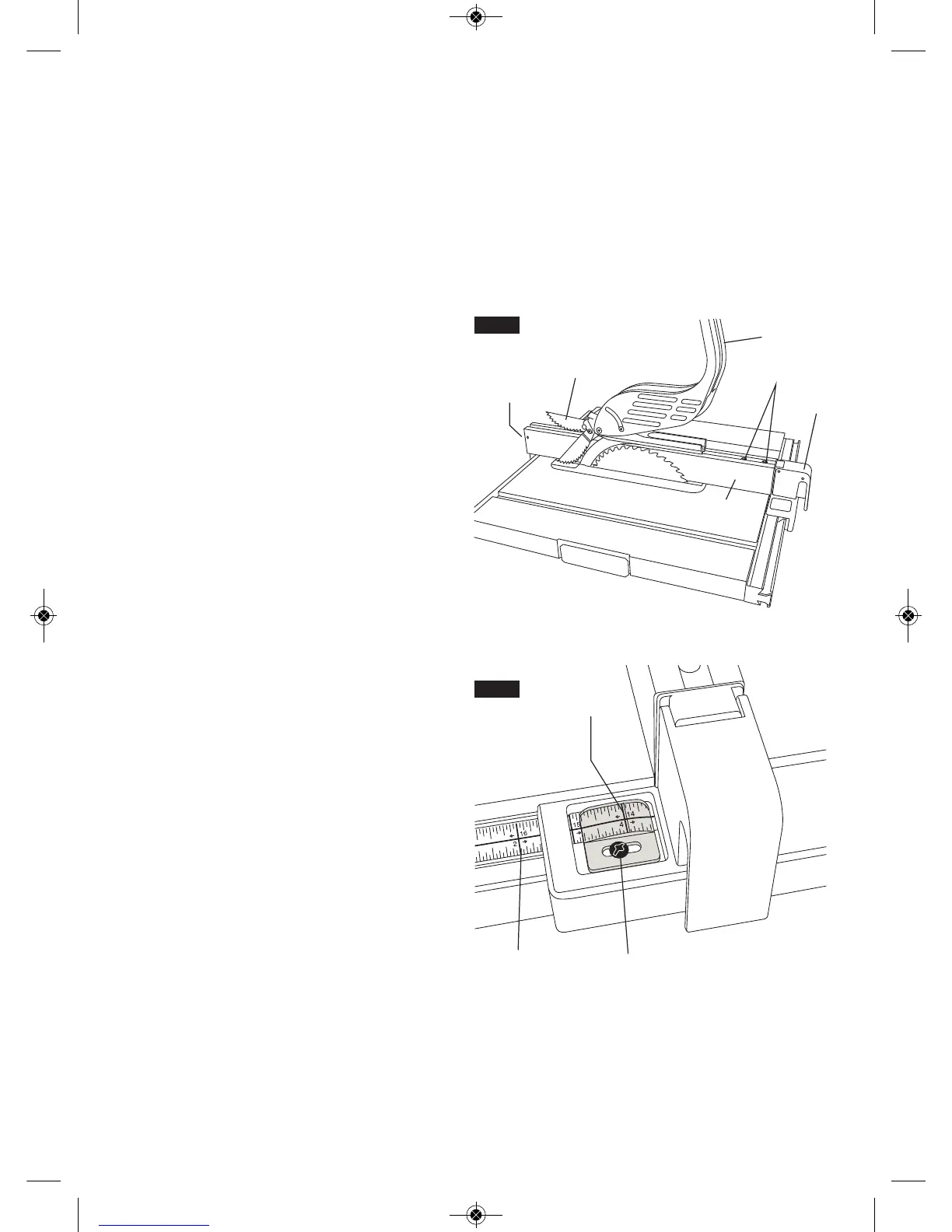

2. Suba el mango de fijación 1 y deslice el tope-guía 3 hasta
que esté junto a la hoja de sierra, levantando el trinquete del
lado derecho 4 por encima del tope-guía (Fig. 23).
El tope-guía debe tocar los dientes de la hoja en la parte de-
lantera y en la parte trasera de la hoja. Si el tope-guía no toca
los dientes en la parte delantera y en la parte trasera de la hoja,
continúe con los pasos siguientes:
3. Afloje los dos tornillos 5 que están en la sección delantera
superior del tope-guía para cortar al hilo.
4. Mueva el tope-guía 3 hasta que toque los dientes y esté
paralelo a la hoja.
5. Sujete el tope-guía en su sitio, baje el mango de fijación,
asegúrese de que el tope-guía haya permanecido paralelo a
la hoja y luego apriete los tornillos (Fig. 23).
6. Fije con abrazaderas el tope-guía para cortar al hilo con el
fin de comprobar si se mantiene sujeto firmemente en las
partes anterior y posterior. Si la parte anterior no está sujeta
firmemente, suelte el tope-guía y gire el tornillo de ajuste de
la abrazadera posterior 6 en el sentido de las agujas del reloj
para aumentar la sujeción. Intente fijar el tope-guía para ver-
ificar si se alinea automáticamente y se fija firmemente en
las partes anterior y posterior. El apretar demasiado el
tornillo de ajuste de la abrazadera trasera 6 hará que el tope-
guía para cortar al hilo no se alinee automáticamente
(Fig. 23).
AJUSTE DEL INDICADOR DEL TOPE-GUÍA PARA CORTAR AL HILO
La distancia desde el cuerpo del tope-guía para cortar al hilo
hasta la hoja cuando se corte al hilo en el lado derecho de la
hoja se determina alineando el indicador 7 con la dimensión
deseada en la escala 8 (Fig. 24).
PARA AJUSTAR EL INDICADOR DEL TOPE-GUÍA PARA COR-
TAR AL HILO:
1. Suba ambos protectores de barrera 2 hasta su posición blo-
queada hacia arriba (Fig. 23).
2. Suba el mango de fijación 1 y deslice el tope-guía 3 hasta
que esté junto al lado de la hoja de sierra, subiendo el trin-
quete del lado derecho 4 por encima del tope-guía (Fig. 23).
3. Afloje el tornillo de ajuste del indicador 9, ajuste el indicador
7 a la marca de “0” de la escala inferior 8 y luego reapriete
el tornillo 9 (Fig. 24).
3
2
5
6
4
FIG. 23
1
7
8
9
FIG. 24
