REMARQUE : Les instructions concernant l’espacement
sont basées sur l’emploi de la lame à voie standard fournie
avec votre équipement GTS1031. Si une lame ayant une
voie plus étroite ou plus large est utilie, il faut ajuster l’e-
spacement. Par exemple, si la largeur de coupe de la lame
de rechange est plus grande, utilisez au moins six épais-
seurs de papier, et si elle est plus petite, utilisez au maxi-
mum quatre épaisseurs de papier. Selon le type de papier
qui est utilisé pour l’espacement, vous aurez peuttre be-
soin de modifier le nombre de plis afin d’assurer l’aligne-
ment correct.

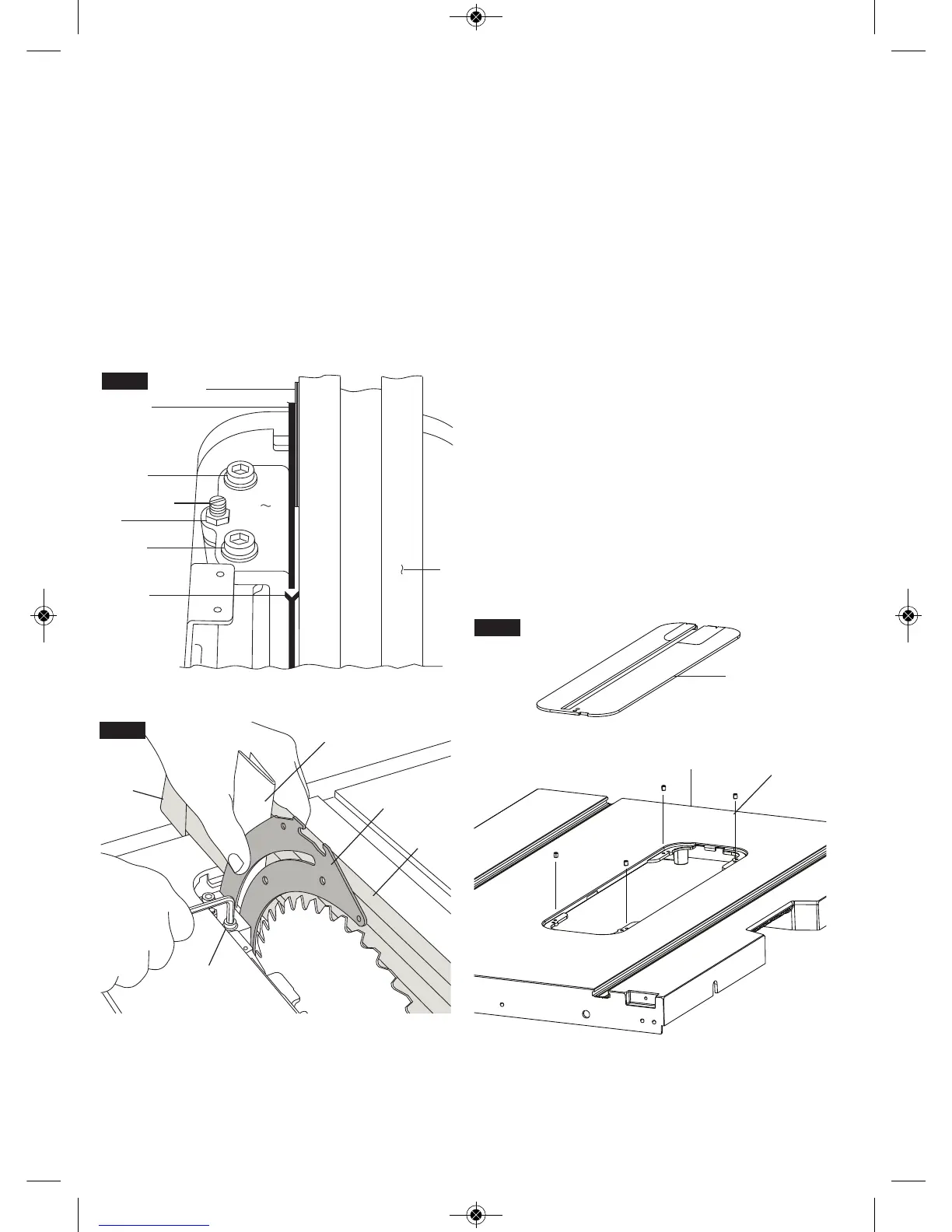

7. Insérez le papier pl 5 entre le couteau diviseur 1 et le guide
de refente 3.
A. Maintenez le couteau diviseur et le papier fermement ap-
puyés contre le guide de refente (Fig. 27 & 28).
B. Serrez légèrement les vis de serrage 8.
C. Retirez le papier - faites glisser le guide de refente pour
l'éloigner de la lame.
D. Tournez lentement la vis de pression 7 tout en observant
le couteau diviseur pendant qu'il s'incline jusqu'à ce qu'il
soit alig avec la lame.
E. Vérifiez à nouveau que le couteau diviseur est d'équerre
par rapport à la table en faisant glisser le guide de refente
contre la lame. Changez le réglage si besoin est.
8. Après avoiralisé tous les réglages :
A. Serrez légèrement l'écrou hexagonal 6 (maintenez la vis
de pression en place avec un tournevis pendant que vous
serrez l'écrou).
B. Serrez au maximum les vis de serrage 8 avec une clé
hexagonale. Puis serrez au maximum l'écrou hexagonal.
REMARQUE : assurez-vous que le couteau diviseur est tou-
jours aligné avec la lame lorsque la lame est inclinée à un
angle quelconque. Remettez en place l'ensemble de barrière
de protection et le dispositif de protection contre les chocs
en retour avant de commencer à couper.
GLAGE DE LA PLAQUE AMOVIBLE SUR LA TABLE
La fente d’insertion de la plaque amovible dans la table de
l’équipement GTS1031 inclut quatre (4) vis de réglage 9 qui
permettent de régler la hauteur (Fig. 29). Placez la plaque
amovible 10 dans la table 11. Placez un bord droit (comme la
gle en métal d’une équerre combinée) à travers le dessus de
la table et de la plaque amovible - les deux surfaces doivent
être au même niveau. Si un réglage est nécessaire, utilisez la
« clé en L » de 2 mm incluse (conditionnée avec la plaque
amovible) pour faire tourner chaque vis de pression vers le
haut ou vers le bas.
-56-
9
FIG. 29
11
10
7
6
8
8
1
2
5
3
FIG. 27
8
3
3
1
5
FIG. 28
1600A004FB 12-14 F_GTS1031 12/17/14 10:23 AM Page 56
