-55-

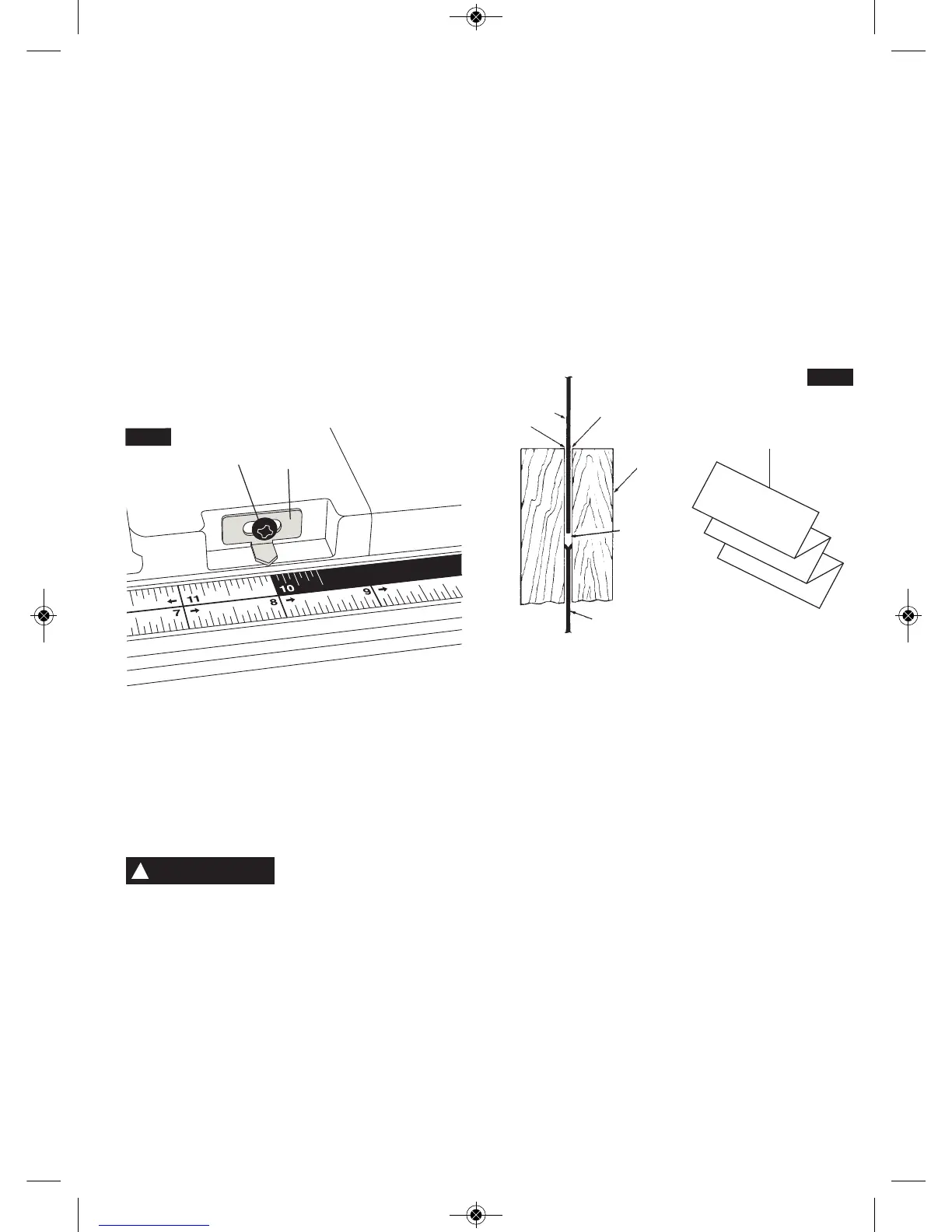

RÉGLAGE DE L’INDICATEUR DE LA TABLE
S’il est nécessaire de régler l’indicateur de la table, desserrez
la vis de réglage de l’indicateur 1, réglez l’indicateur 2 et
resserrez la vis 1 (Fig. 25).
L’indicateur de la table doit toujours être réglé par rapport à
celui du guide.
1. Réglez l’indicateur du guide sur zéro.
2. Assurez-vous que la table est dans la position fermée et
faites coulisser le guide vers la droite jusqu’à ce que
l’indicateur du guide soit à 10 po (Remarque : une partie
du guide dépassera du rail.)
3. Regardez l’indicateur du guide et notez 10 po sur l’échelle
inférieure.
4. Réglez l’indicateur de la table 2 pour obtenir une lecture
identique sur l’échelle supérieure. Les deux indicateurs
doivent produire la même lecture quand le guide est dans
cette position.
ALIGNEMENT DU COUTEAU DIVISEUR
IMPORTANT : le couteau diviseur 1 doit toujours être aligné
avec la lame de scie 2. Le couteau diviseur 1 est plus mince
que la largeur de coupe 4 d’environ cinq épaisseurs de
feuilles de papier 5 de chaque côté, en fonction de l’épaisseur
du papier utilisé (Fig. 26). Remarque : la largeur de coupe
correspond à la voie ouverte dans l'ouvrage par les dents de
la lame de la scie.
Pour éviter tout risque de
blessure, débranchez toujours
l'outil de sa source d'alimentation électrique avant de faire
de quelconques réglages et lorsque vous attachez ou dé-
tachez le système Smart Guard.
VÉRIFICATION DE L'ALIGNEMENT DU COUTEAU DIVISEUR
REMARQUE : le couteau diviseur a été aligné correctement à
l'usine - vérifiez l'alignement avant de procéder à un quel-
conque réglage.
1. Élevez la lame de la scie à la hauteur maximum et réglez
l'angle de biseau à 0°.
2. Retirez l'ensemble de barrière de protection et le dispositif
de protection contre les chocs en retour (voir mode d'em-
ploi).
3. Placez le guide de refente 3 du côté droit et faites-le glisser
jusqu'à ce qu'il entre en contact avec les pointes de la lame
de scie 2 - verrouillez le guide de refente.
4. Vérifiez l'alignement :
A. Depuis le dessus, regardez au-dessus du guide de
refente et assurez-vous que le couteau diviseur est aligné
(de l'avant vers l'arrière) avec la lame et est parallèle au
guide de refente.
B. Faites glisser le guide de refente pour l'éloigner de la
lame. Regardez au-dessus du devant de la lame et as-
surez-vous que le couteau diviseur est aligné avec la
lame.
C. Si l'étape A ou B révèle un alignement incorrect, effectuez
un « Réglage du couteau diviseur ».
RÉGLAGE DU COUTEAU DIVISEUR
1. Élevez la lame de la scie 2 à la hauteur maximum et réglez
l'angle de biseau à 0°.
2. Retirez l'ensemble de barrière de protection et le dispositif
de protection contre les chocs en retour (voir mode d'emploi).
3. Retirez la pièce rapportée de la table.
4. Placez le guide de refente 3 du côté droit et faites-le glisser
jusqu'à ce qu'il entre en contact avec les pointes de la lame
de scie 2 - verrouillez le guide de refente.
5. Desserrez l'écrou hexagonal 6 avec une clé à fourche de 10
mm (Fig. 27). Desserrez légèrement les vis de serrage 8
(entre un quart de tour et un demi-tour) en utilisant une clé
hexagonale de 5 mm fournie avec la scie à table (rangée à
l’arrière de la scie). Desserrez la vis de pression 7 avec un
tournevis à lame plate (Fig. 27).
6. Faites quatre plis dans une petite feuille de papier (de 6 po
x 6 po) en formant cinq couches (Fig. 26). Le papier 5 est
utilisé comme « jauge d’espacement ».
FI
G.
25
1
2
AVERTISSEMENT
!
5
4
2
1
5
BOIS
5
FIG. 26
VUE DE DESSUS
