10. Baje la parte delantera del ensamblaje del protector 4
hasta que la “horquilla” metálica esté paralela a la mesa
(Fig. 8).
11. Presione hacia abajo sobre la palanca de liberación del
protector 5 hasta que note y oiga que se acopla a presión
en la posición de fijación. Asegúrese de que el ensam-
blaje del protector esté conectado de manera segura
(Fig. 8).
INSTALACIÓN DEL DISPOSITIVO ANTIRRETROCESO
12. Instale el dispositivo antirretroceso 7 en el área rebajada
plana 8 de la cuchilla separadora 2 (Fig. 9).
13. Oprima las almohadillas de compresión 9 mientras aco-
moda el dispositivo en el área plana (Fig. 9).
14. Suelte las almohadillas de compresión para que el dis-
positivo antirretroceso se bloquee sobre la cuchilla sep-
aradora inmediatamente detrás del ensamblaje del
protector. Asegúrese de que la espiga de sujeción esté
conectada de manera segura en el agujero de fijación.
Suba y baje cuidadosamente los trinquetes 10. Cuando
los suelte, los trinquetes accionados por resorte deben
bajar y entrar en contacto con el accesorio de inserción
de la mesa (Fig. 9).
Consejo: Posicione el dispositivo antirretroceso detrás del
área rebajada plana y deslícelo hacia la parte delantera hasta
que caiga en el área rebajada. Luego, suelte las espigas de
compresión.
Nota: Las dos instalaciones son independientes una de la
otra, por lo que el dispositivo antirretroceso se puede insta-
lar antes que el ensamblaje del protector.

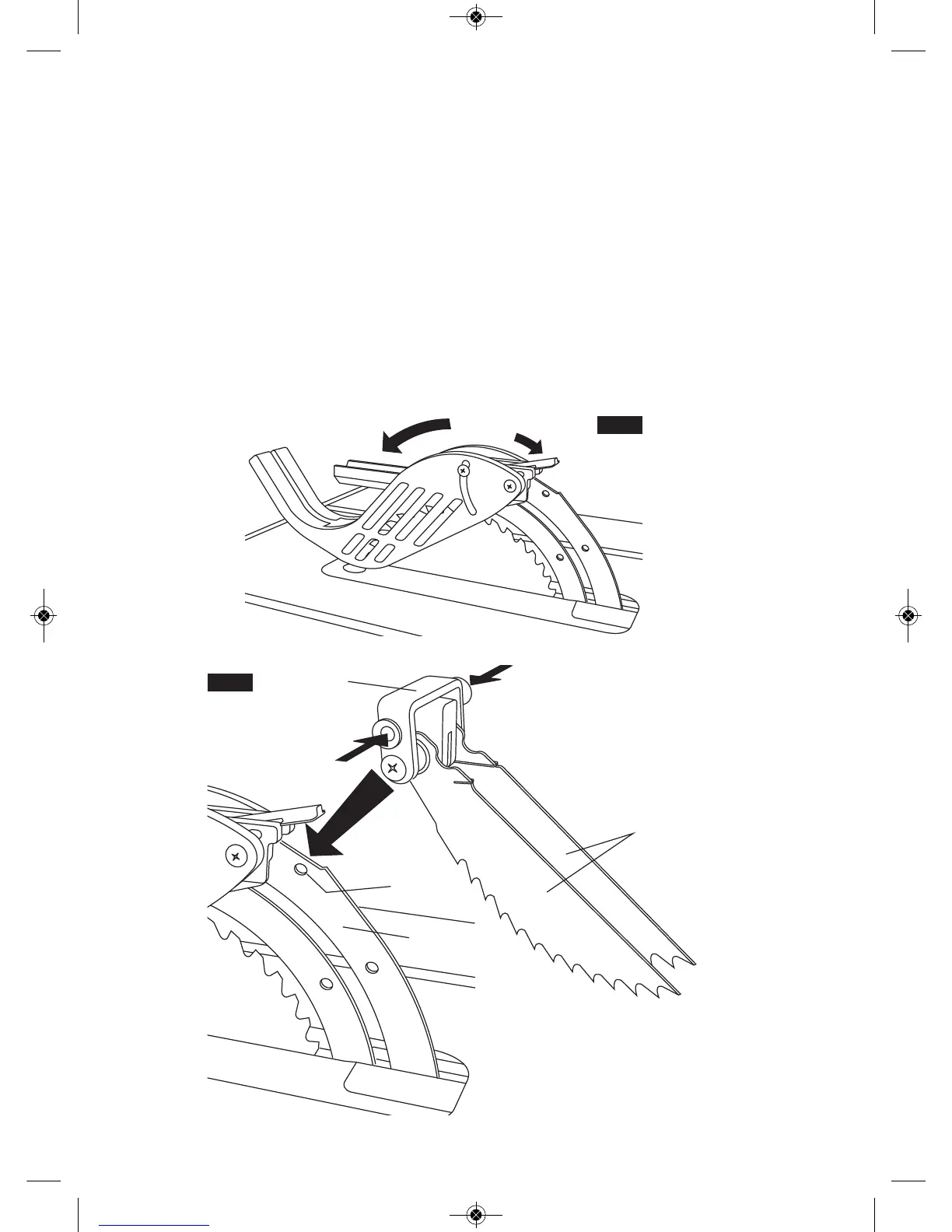

FIG. 8
4
5
FIG. 9
7
9
9
10
8
2
