-93-
El componente que consiste en el protector de barrera prin-
cipal se puede instalar y desinstalar rápidamente mediante
el uso de una palanca de liberación rápida. El protector se
instala asentando la barra transversal en la parte de arriba
de la cuchilla separadora y acoplando la palanca de fijación.
Siguiendo este proceso a la inversa, el protector se puede
retirar fácilmente para realizar operaciones especiales, tales
como cortar mortajas o rebajos.
El dispositivo antirretroceso se puede instalar fácilmente
alineando la espiga de sujeción con el agujero ubicado en la
parte de atrás de la cuchilla separadora. Dicho dispositivo
se puede quitar fácilmente oprimiendo las almohadillas de
compresión ubicadas a ambos lados del dispositivo antir-
retroceso y levantando el dispositivo.
La cuchilla separadora se puede ajustar fácilmente en una
de tres alturas retirando el accesorio de inserción de la
mesa, subiendo la hoja hasta su altura máxima y soltando
la palanca de liberación de la cuchilla separadora ubicada en
la base de dicha cuchilla. La cuchilla separadora se debe blo-
quear en su posición más alta para utilizarla con el protector
de barrera principal y el dispositivo antirretroceso. Se puede
ajustar hasta su posición intermedia para realizar cortes no
pasantes y para utilizarse como separadora de material sin
el protector de barrera principal y sin el dispositivo antir-
retroceso.
En caso de que la cuchilla separadora no se pueda utilizar
para realizar un corte específico, se puede ajustar en su posi-
ción más baja, con lo que quedará colocada 1 pulgada por
encima de la superficie de la mesa (mientras la hoja está a
su altura máxima).
ALMACENAMIENTO DEL SISTEMA
Cuando no se estén utilizando, el protector de barrera prin-
cipal y el dispositivo antirretroceso se pueden almacenar de-
bajo de la extensión de la mesa del lado derecho.
Se recomienda enfáticamente utilizar todos los compo-
nentes del sistema Smart Guard, in-
cluyendo el protector de barrera
principal, el dispositivo antirretroceso y la cuchilla sepa-
radora, para proporcionar protección contra accidentes y le-
siones.

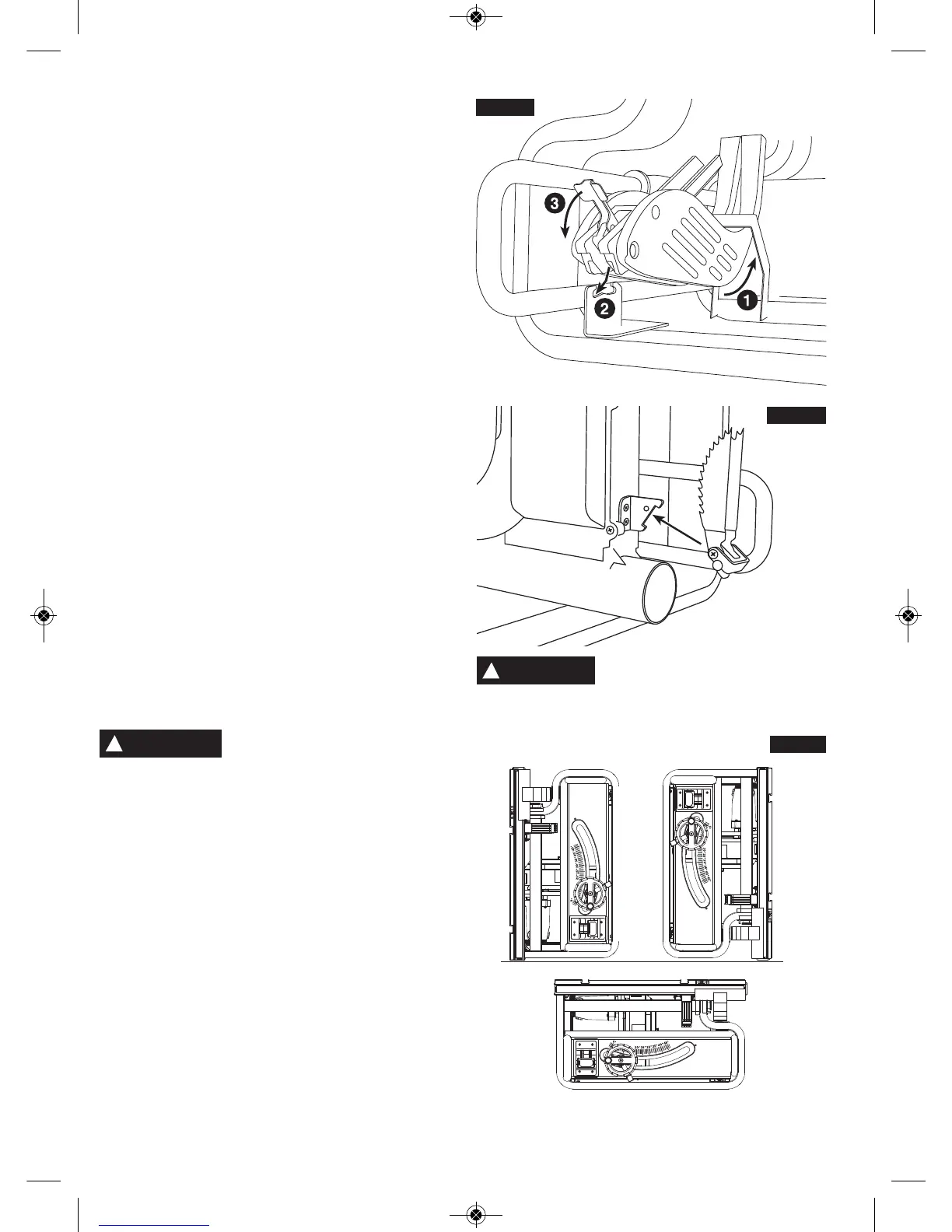

1. Deslice la parte delantera del ensamblaje del protector de
barrera principal hacia arriba y hacia el interior del soporte
en U ubicado en el lado delantero derecho de la sierra
(Fig. 33a).
2. Pivote la parte trasera del protector hacia abajo y sobre
el soporte de montaje.
3. Bloquee el ensamblaje del protector de barrera principal
en esa posición de la misma manera en que lo sujetaría a
la cuchilla separadora (Fig. 33b).
4. Localice la ubicación de almacenamiento del dispositivo
antirretroceso justo encima del conducto para polvo
ubicado en la parte trasera de la herramienta. Sujete el
dispositivo antirretroceso al soporte colgante de la misma
manera en que se sujeta a la cuchilla separadora.
5. Almacene la herramienta en la orientación normal o de la
manera que se muestra en la Fig. 34.
Almacene la herramienta sólo sobre el
lado izquierdo (A) o derecho (B) o in-
ferior (C). Si se almacena la herramienta en otra orientación,
se podrían causar daños a la misma.
FIG. 33a
FIG. 33b
ADVERTENCIA
!
PRECAUCION
!
FIG. 34
A
B
C
1600A004FB 12-14 S_GTS1031 12/17/14 10:26 AM Page 93
