-96-
UTILIZACIÓN DEL CALIBRE DE INGLETES
DURANTE EL CORTE TRANSVERSAL, EL CORTE A IN-
GLETE, EL CORTE EN BISEL, EL CORTE A INGLETE COM-
PUESTO y al CORTAR REBAJOS transversalmente al
extremo de una pieza de trabajo estrecha se utiliza el CALI-
BRE DE INGLETES.
Para su propia seguridad, siga siempre las siguientes pre-
cauciones de seguridad además de las instrucciones de se-
guridad de las páginas 72, 73, 74 y 75.
Nunca haga estos cortes a pulso (sin
utilizar el calibre de ingletes u otros
dispositivos auxiliares) porque la hoja podría atascarse en
el corte y causar RETROCESO o hacer que los dedos o la
mano res balen y entren en contacto con la hoja.
Fije siempre el calibre de ingletes firmemente cuando se esté
utilizando.
Retire de la mesa el tope-guía para cortar al hilo durante toda
operación que utilice el calibre de ingletes.
Cuando realice un corte transversal y la hoja esté ajustada a
90° ó 45° respecto a la mesa, el calibre de ingletes se puede
utilizar en cualquiera de las dos ranuras de la mesa. Cuando
realice un corte transversal y la hoja esté inclinada, use la
ranura del lado derecho de la mesa donde la hoja se inclina
alejándose de las manos del usuario y del calibre de ingletes.

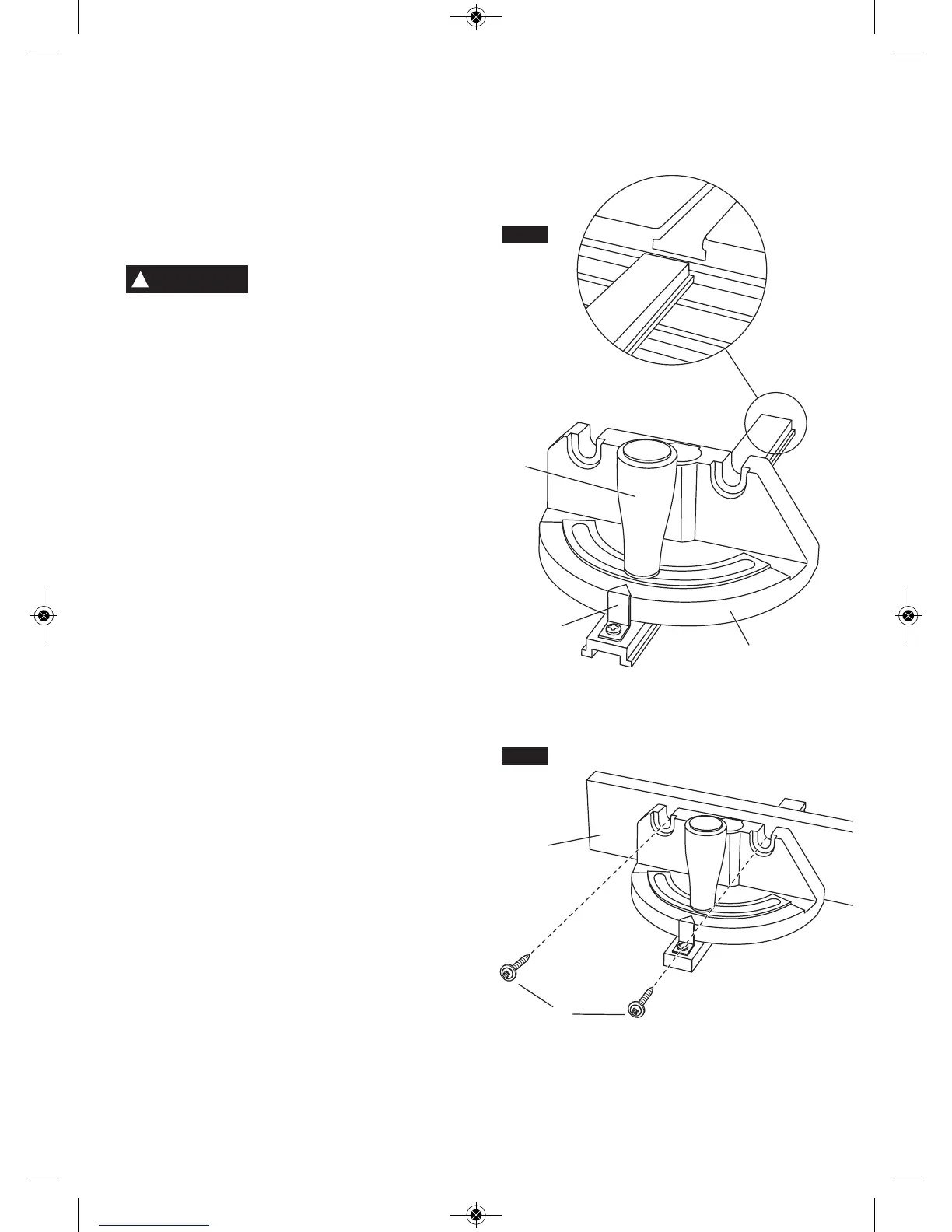

PARA AJUSTAR EL ÁNGULO DE INGLETE:
Afloje el pomo de fijación 1 y ajuste el cuerpo del calibre de
ingletes 2 de manera que el indicador 3 esté en el ángulo
deseado y luego apriete el pomo de fijación 1 (Fig. 42).
CALIBRE DE INGLETES
El calibre de ingletes de la GTS1031 está diseñado para
aceptar un refrentado auxiliar con agujeros premoldeados
para fijar con sujetadores un pedazo adecuado de madera
recta y lisa. Utilice el calibre de ingletes como plantilla para
realizar la instalación con los sujetadores apropiados
(Fig. 43).
Ejemplo:
A. Haga agujeros de 5/32" de diámetro a través de la tabla
(de 3/4" de grosor, 3" de altura y la longitud deseada).
B. Coloque la tabla en el calibre de ingletes con dos tornillos
de cabeza redonda No. 12 de 1-1/2" de longitud 6, no in-
cluidos (Fig. 43).
Asegúrese de que los tornillos nunca sobresalgan por
encima de la superficie exterior del refrentado.
Asegúrese de que el refrentado no interfiera con el fun-
cionamiento apropiado del protector de la hoja de sierra.
NOTA: Al realizar cortes transversales en bisel, coloque el
refrentado de manera que sobresalga por la derecha del cal-
ibre de ingletes y utilice el calibre de ingletes en la ranura
que se encuentra a la dere cha de la hoja.
FIG. 43
FIG. 42
5
2
4
3
6
ADVERTENCIA
!
