1 692 106 011 2019-03-26| Robert Bosch GmbH
10 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierung de

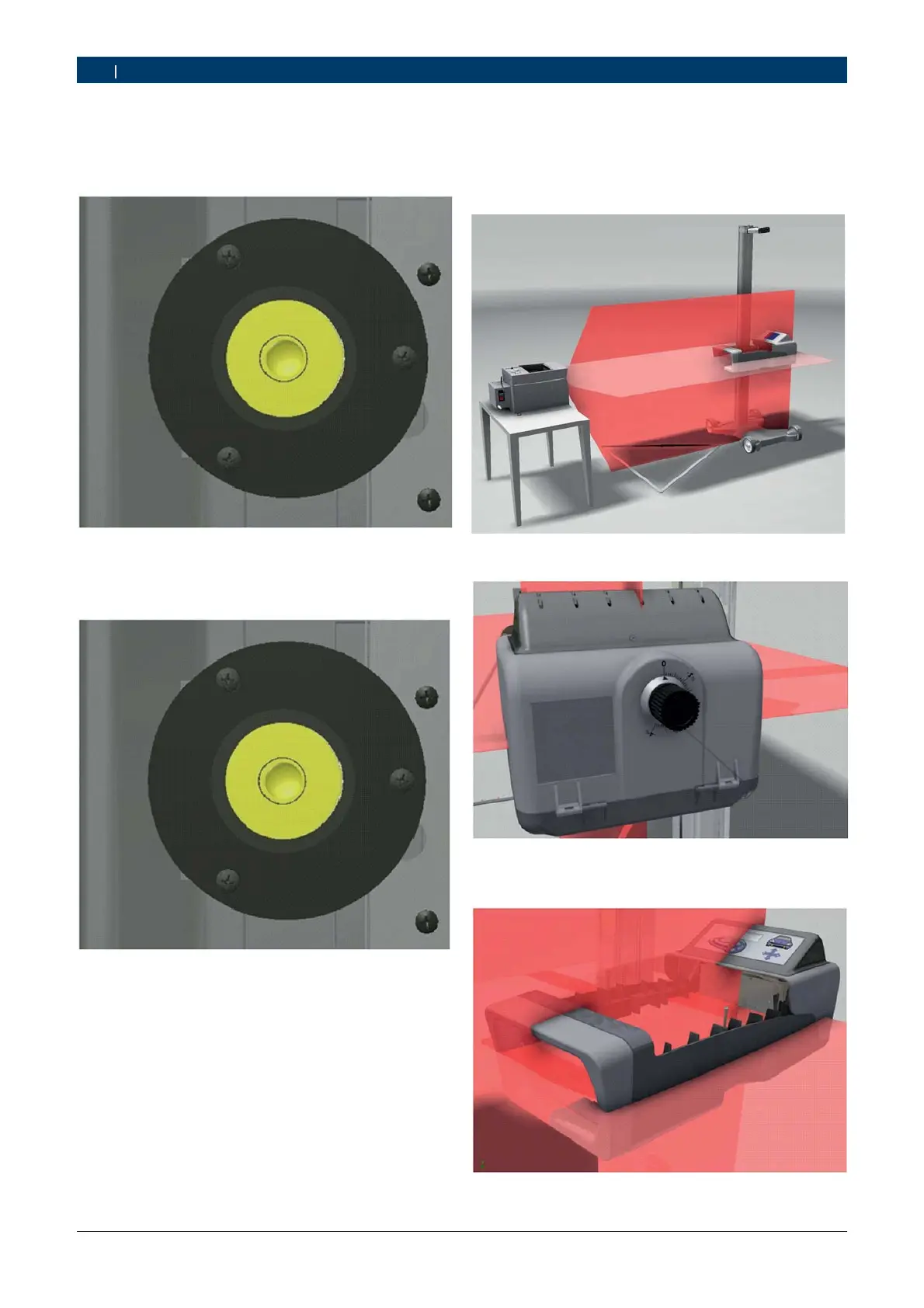

3. Position der Libelle in der Lichtbox überprüfen. Bei Ab-
weichung von der Mittelposition mit den Stellschrau-
ben am Rollwagen nachjustieren.
4. Position der Libelle auf dem Kalibriergerät überprüfen.
Bei Abweichung von der Mittelposition mit den Stell-
schrauben am Kalibriergerät nachjustieren.
5. Laser am Kalibriergerät oder Kreuzlaser einschalten
und Dreieck an der vertikalen Laserlinie ausrichten.
Dazu Referenzmarkierung und Spitze des Dreiecks
nutzen.
6. Neigung mit Einstellrad in Position "0" bringen.
7. Mitte der Linse zum Laserkreuz und Mitte des Prüf-
schirms zur vertikalen Laserlinie ausrichten.
