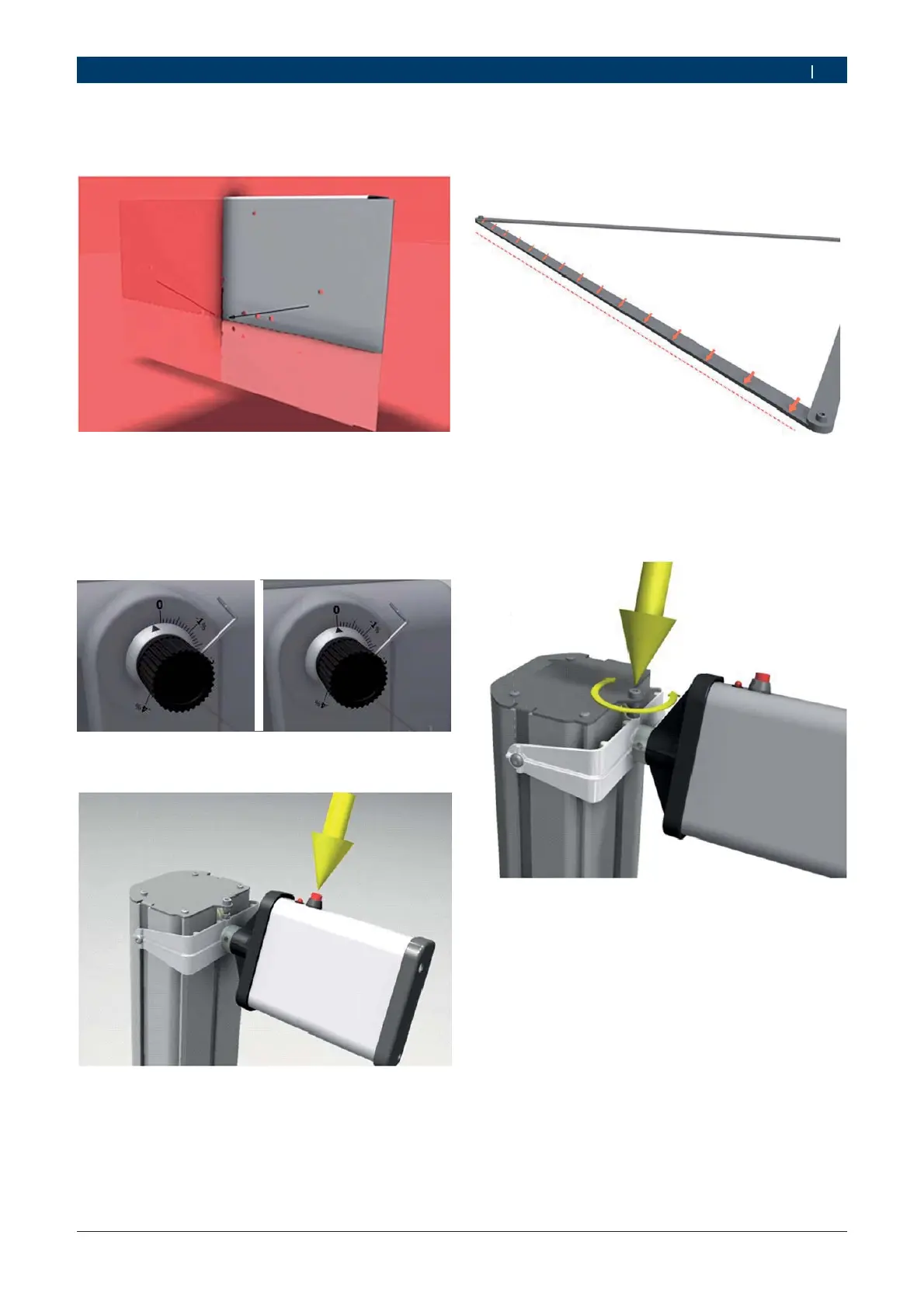

8. Die horizontale Linie des Prüfschirms muss mit der
horizontalen Laserlinie übereinstimmen.
9. Stimmt die horizontale Linie des Prüfschirms nicht
mit der horizontalen Laserlinie überein, das Einstell-
rad bis zur Übereinstimmung drehen. Das Einstellrad
mit Inbusschlüßel lösen und auf "Null" drehen. Das
Einstellrad wieder festdrehen und Einstellung erneut
prüfen.
10. Laser-Visier einschalten.
11. Prüfen, ob die Laserlinie des Laser-Visiers parallel
zum Kalibrierdreieck ist.
12. Sollte die Laserlinie nicht parallel sein, den Halter des La-
ser-Visiers auf beiden Seiten lösen und die Einstellschrau-
be so weit drehen, bis die Ausrichtung übereinstimmt.
