1 692 106 011 2019-03-26| Robert Bosch GmbH
12 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierung de
4.2 Beleuchtungsstärke – HTD 6xx

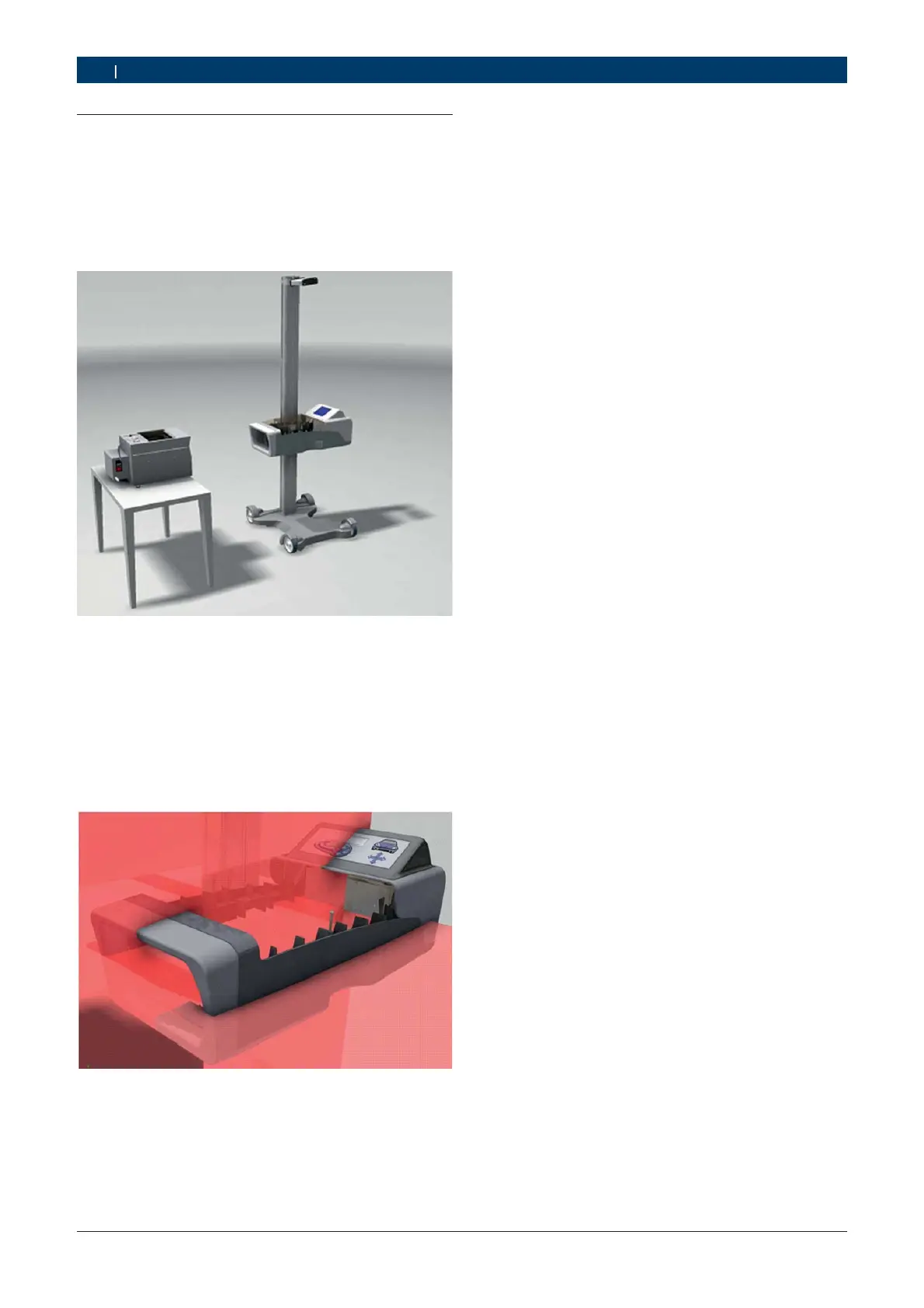

1. Scheinwerfer-Einstellgerät vor Kalibriergerät positio-
nieren.
i Der Abstand sollte 20 - 30 cm betragen.
2. Scheinwerfer-Einstellgerät und Kalibriergerät zuein-
ander ausrichten.
3. Mittels der im Lichtkasten vorhandenen Libelle den
Lichtkasten waagerecht ausrichten.
4. Zur horizontalen Ausrichtung die vom Laser-Visier
erzeugte Linie mit den am Kalibriergerät angebrach-
ten Ausrichtlinealen ausrichten bzw. den Laser des
Kalibriergeräts zur Ausrichtung benutzen.
i Geringe Ausrichtungsfehler werden durch die Lin-
sengeometrie kompensiert.
5. Scheinwerfer-Einstellgerät und Kalibriergerät ein-
schalten.
6. Am Scheinwerfer-Einstellgerät Menü "SERVICE"
auswählen.
7. Menü "KALIBRIERUNG" auswählen.
8. Passwort: Z0563Y eingeben.
9. Menü "KALIBRIEREN-LICHT" auswählen.
10. Abblendlicht am Kalibriergerät einschalten.
11. Stimmt der gemessene Wert des Scheinwerfer-
Einstellgerätes nicht mit dem des Kalibriergerätes
überein, Wert am Scheinwerfer-Einstellgerät mit den
Pfeiltasten nach oben oder nach unten korrigieren
und Wert bestätigen.
12. Für das Fernlicht in der gleichen Weise wie für das
Abblendlicht vorgehen (Schritte 9-11 wiederholen).
13. Menü "NEUES ABLAUFDATUM" wählen.
14. Ablaufdatum der Kalibrierung neu eingeben.
15. Datum bestätigen.
