4 Dimensions
4.1 Bosch IDS BVA2.0

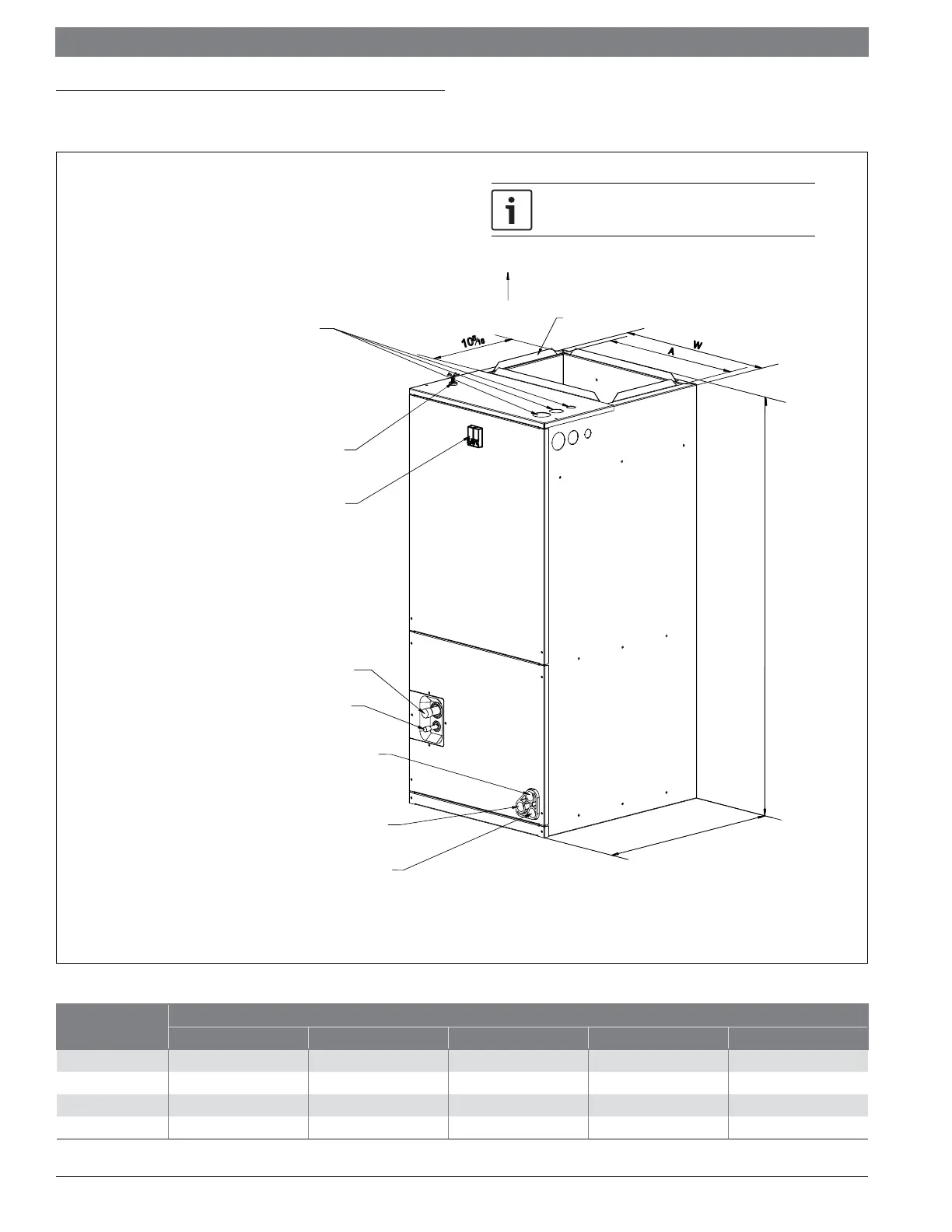

Figure 3
UPFLOW UNIT SHOWN:
THE UNIT CAN BE POSITIONED FOR BOTTOM AIR RETURN IN THE UPFLOW POSITION, LEFT AND
RIGHT AIR RETURN IN THE HORIZONTAL POSITION, OR TOP AIR RETURN IN DOWNFLOW POSITION.
W
A
1
0
5
1
6
25” CLEARANCE IS REQUIRED IN THE FRONT OF
THE UNIT FOR FILTER AND COIL MAINTENANCE.
SUPPLY AIR
FLANGES ARE PROVIDED
FOR FIELD INSTALLATION
ELECTRICAL CONNECTIONS
THROUGH TOP OR EITHER SIDE
LOW VOLTAGE CON
NECTION
CIRCUIT BREAK
ER SWITCH
(FOR ELECTRIC HEATER ONLY)
VA
POR LINE CONNECTION COPPER TUBE (SWEAT)
LIQUID LINE CON
NECTION COPPER TUBE (SWEAT)
AUXILIARY DRAIN CONNECTION 3/4"
FEMALE PIPE THREAD (NPT)
AUXILIARY DRAIN CONNECTION 3/4"
FEMALE PIPE THREAD (NPT)
PRIMARY D
RAIN CONNECTION 3/4"
FEMALE PIPE THREAD (NPT)
H
D
HIGH VOLTAGE CONNECTION 1-
DIA. KNOCK OUTS
4
",
3
/
8
",
3
/
1-
8
"
7
/
Model Size
Dimensions Inch [mm]
Unit Height "H" Unit Width "W" Unit Length "D" Supply Duct "A" Liquid Line / Vapor Line
24 46-1/2 [1180] 19-5/8 [500] 21-5/8 [550] 18 [456] 3/8 / 3/4 [9.5]/[19]
36 46-1/2 [1180] 19-5/8 [500] 21-5/8 [550] 18 [456] 3/8 / 3/4 [9.5]/[19]
48 54-1/2 [1385] 22 [560] 24 [610] 19-1/2 [496] 3/8 / 7/8 [9.5]/[22]
60 54-1/2 [1385] 22 [560] 24 [610] 19-1/2 [496] 3/8 / 7/8 [9.5]/[22]
Table 2
