100 | KTS 530 / 540 / 570 (KTS 5 Series) | Descrição do aparelho
pt
3.6 Bluetooth
3.6.1 Adaptador USB bluetooth
O adaptador USB bluetooth fornecido possibilita a liga-
ção via radioelétrica aos KTS 540 / 570. A sua operacio-
nalidade pode ser verificada através do LED vermelho,
após ter sido encaixado no PC/Laptop.
! Não é possível, acionar outro hardware de Bluetooth
montado ou encaixado no PC/Laptop, por interferir
com a comunicação de dados entre o módulo KTS e
a unidade de comando.
! Não exercer pressão sobre o adaptador USB bluetoo-
th quando encaixado no Laptop e não utilizá-lo como
pega. Tanto o Laptop como o adaptador USB blue-
tooth podem ficar danificados.
3.6.2 Controlador Bluetooth Toshiba
Símbolo Bluetooth Manager
(na barra de tarefas):
quando o diagnose de bordo está ativo:
Cor Função
Verde O adaptador USB bluetooth está ativo e comu-
nica com o KTS 540 / 570.
Branco O adaptador USB bluetooth está ligado ao PC/
Laptop, mas a ligação bluetooth não está ativa.
Branco/verde
em ciclos de
7 s.
O adaptador USB bluetooth tenta estabelecer
uma ligação radioelétrica com o módulo KTS.
Vermelho O adaptador USB bluetooth não está ligado ao
PC/Laptop.
Símbolo do Bluetooth Device da Bosch (na barra de
tarefas) quando o diagnose de bordo está ativo:
Cor Função
Verde Intensidade da ligação radioelétrica bluetooth
em ordem.
Vermelho Intensidade da ligação radioelétrica demasiado
reduzida. Reduzir a distância entre o adaptador
USB bluetooth e os módulos KTS ou evitar
obstáculos como por ex. portas metálicas ou
paredes de concreto.
Símbolo não
aparece
Sem ligação radioelétrica bluetooth.
Respeitar as notas no capítulo 4.6.
i Para o KTS 540 / 570 pode ser ativado um sinal de
alarme acústico para alertar sobre uma interrupção
da ligação bluetooth (ver a ajuda online DDC). Em
caso de avaria pode ativar e usar a ligação USB em
vez da ligação bluetooth.
3.6.3 Controlador Bluetooth Microsoft
Se o controlador Bluetooth Microsoft estiver ativado,
o símbolo Bluetooth Manager
é sempre exibido a
"branco e o símbolo de Bluetooth Device é sempre
exibido a "verde". O símbolo de Bluetooth Device não é
exibido se não existir qualquer ligação radioelétrica via
Bluetooth.
3.7 Operação
O KTS 530 apenas pode ser ligado ao PC/Laptop atra-
vés de uma interface USB. Os KTS 540 / 570 podem ser
ligados ao PC/Laptop tanto via radioelétrica (bluetooth)
como também através da interface USB. No caso de
uma ligação radioelétrica, ligar o adaptador USB blue-
tooth ao PC/Laptop.
i A ligação radioelétrica entre os KTS 540 / 570 e o
PC/Laptop apenas pode ser estabelecida através do
adaptador USB bluetooth fornecido no âmbito do
fornecimento. No caso do DCU 130 com hardware
de Bluetooth interno, o adaptador USB Bluetooth
fornecido não é necessário e o controlador Bluetoo-
th não tem de ser instalado.
3.7.1 Esquema de ligações elétricas
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
459802/1
Ko
BOSCH
KTS 570
P o w e r e d b y
CH2
CH1
DIA G
max . 60V
ESI
tr
onic
wireless
1
3
5
9
7
8
4
BOSCH
1
0
X2 Mouse
X1 Kayboard
X25 USB1
X26 USB2
X3 COM1 X4 COM2
X7 LPT1
X9
V
I
D
E
O
EPX
oben/top
2
6
10
11
12

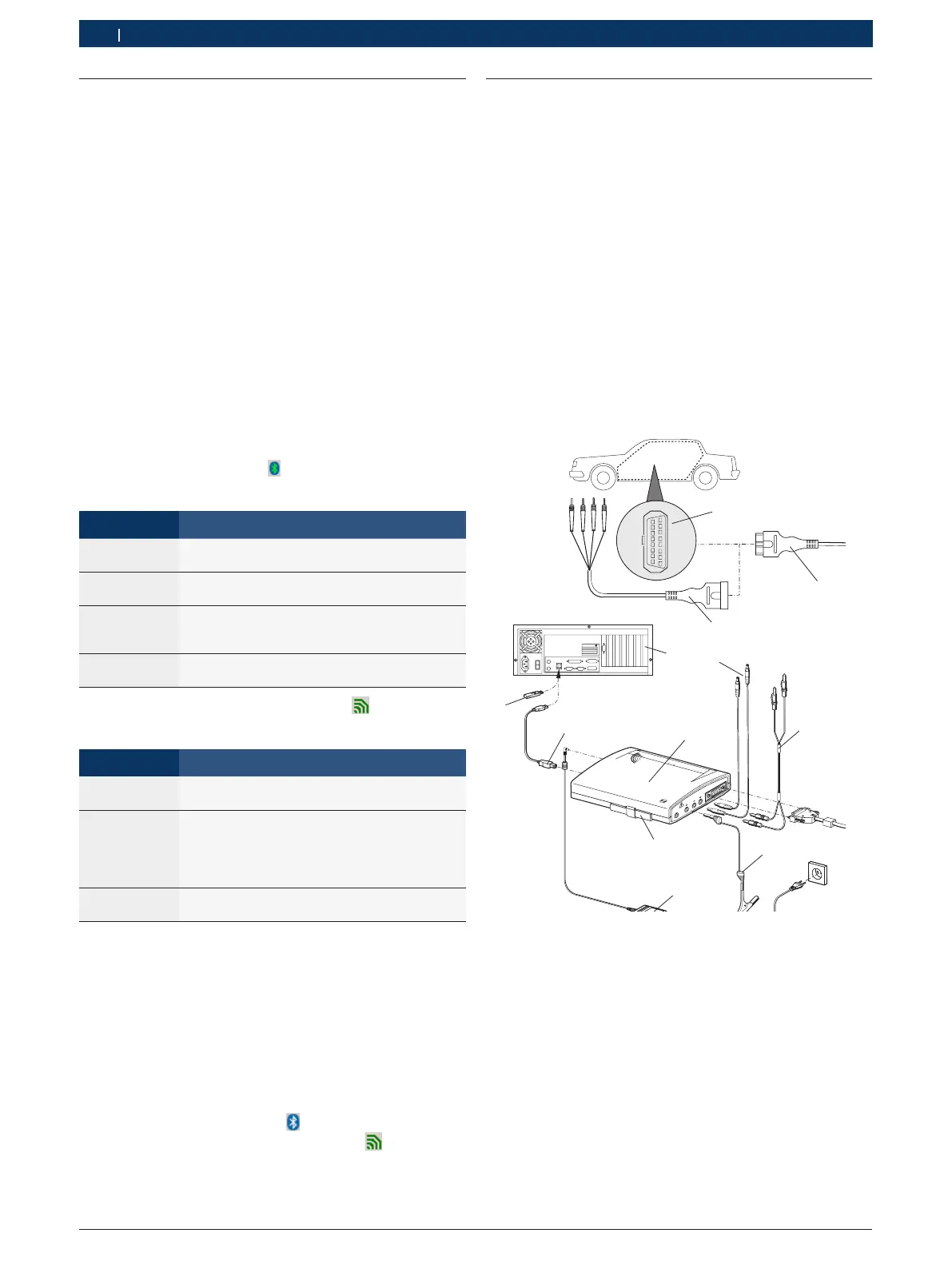

Fig. 3: Esquema de ligações elétricas, usando
o KTS 570 como exemplo
1 Interface OBD do veículo
2 Cabo de ligação UNI
3 Cabo de diagnóstico OBD
4 Cabos de medição (KTS 570)
5 Cabos de medição (KTS 530, KTS 540)
6 Cabo da massa
7 Alimentador
8 Adaptador (IBOX 01)
9 KTS 570
10 Cabo de ligação USB
11 Adaptador USB bluetooth
12 PC (Laptop)
! Usar o cabo de ligação UNI (fig. 3, pos. 2) apenas
para medições inferiores a 30 Volt.
