BWT E1 HWS - Technische Daten

11
DE
BWT E1 Filter Typ EHF ¾“ (1“) HWS ¾“ HWS 1“
Nennweite DN 20 20 25
Anschlussgewinde H ¾" (und 1") ¾" 1"
Gewinde Überwurfmutter G 1 ¼“ G 1 ¼“ G 1 ¼“
Filterfeinheit µm 90-110 90-110 90-110
Durchussleistung bei ∆p = 0,2 bar** m³/h 1,6 - -
Durchussleistung bei ∆p = 0,5 bar** m³/h 2,3 - -
Durchussleistung* m³/h - 2,3 3,6
Ausgangsdruck nach Druckminderer bar - 2-6 2-6
Nenndruck (PN) bar 16 16 16
Betriebsdruck, min./max. bar 2/16 2/16 2/16
Wassertemperatur, min./max. °C 5/30 5/30 5/30
Umgebungstemperatur, min./max. °C 5/40 5/40 5/40
Baulänge ohne Verschraubung A mm 100 100 100
Baulänge mit Verschraubung B/B1 mm 185 197 199
Gesamthöhe E1 EHF/HWS
inkl. Hygienetresor
C/C1 mm 550 567 567
Gesamthöhe E1 EHF/HWS D/D1 mm 381 398 398
Mindesteinbaumaße Rohrmitte
bis Boden
E mm 480 480 480
Einbaumaße Rohrmitte
bis Wand
mm 80-120 80-120 80-120
Betriebsgewicht, ca. kg 3,5 4,0 4,0
Art.Nr. AT 820382 820384 820385
Art.Nr. DE 20382 20384 20385
EAN 9022000203824 9022000203848 9022000203855

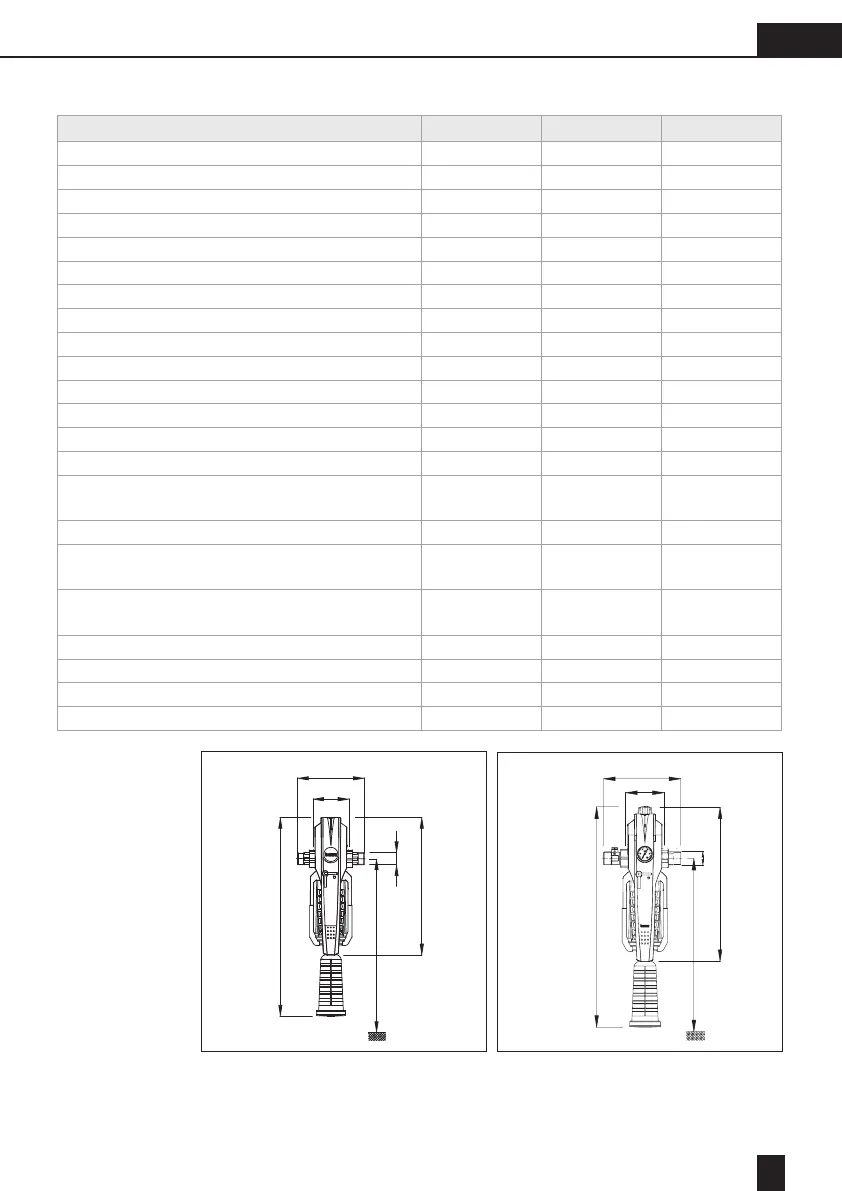

13. Technische Daten
* nach DIN EN 1567
** nach DIN EN 13443-1
E1 HWS
B
A
C
E
D
H
E1 EHF
B1
H
D1
E
C1
A
