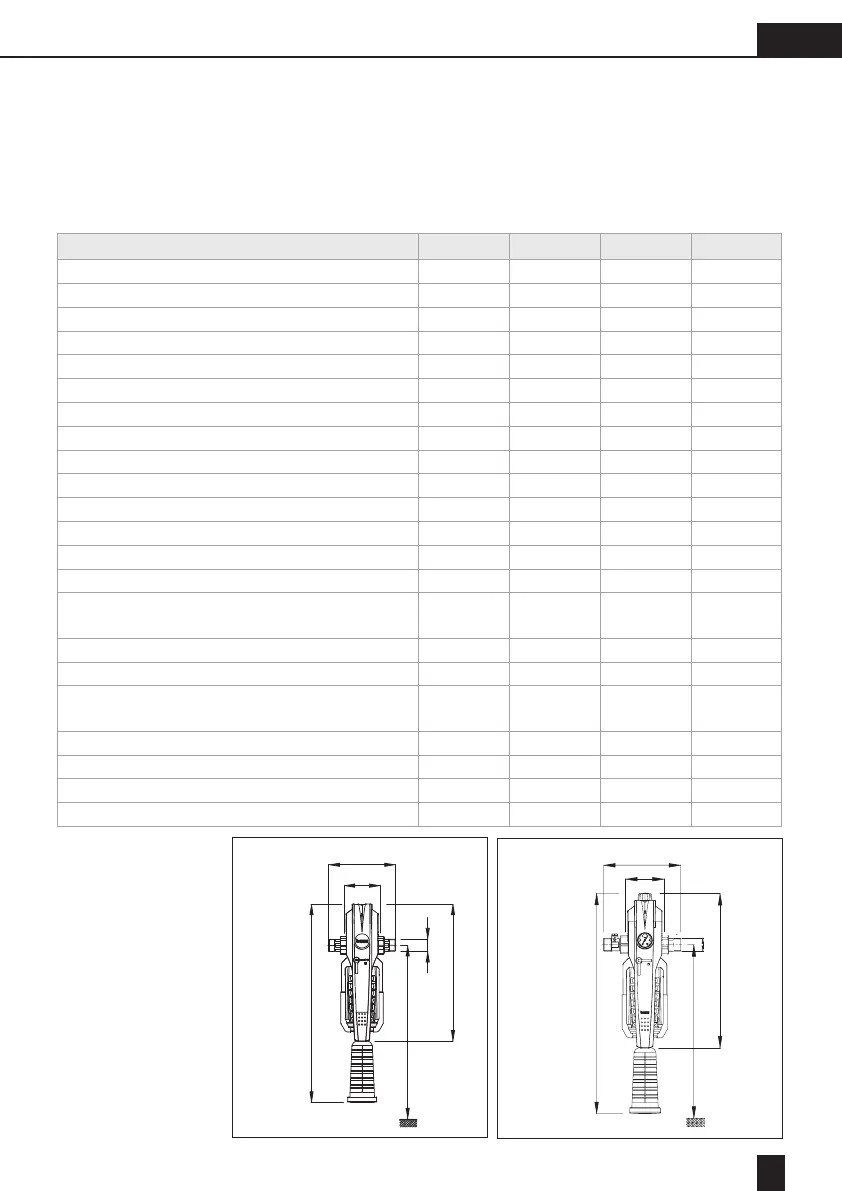

BWT E1 HWS - Dados Técnicos

65
PT
Filtro BWT E1 Tipo EHF ¾“ (1“) EHF ¾“ (1“) HWS ¾“ HWS 1“
Diâmetro nominal DN 20 20 20 25
Racores de ligação H ¾" (y 1") ¾" (y 1") ¾" 1"
Rosca de conexão G 1 ¼“ G 1 ¼“ G 1 ¼“ G 1 ¼“
Grau de ltração µm 30-35 90-110 90-110 90-110
Caudal a ΔP = 0,2 bar (**) m³/h 1,6 1,6 - -
Caudal a ΔP = 0,5 bar (**) m³/h 2,3 2,3 - -
Caudal com válvula redutora de pressão (*) m³/h - - 2,3 3,6
Pressão na saída da válvula redutora bar - - 2-6 2-6
Pressão nominal bar 16 16 16 16
Pressão de funcionamento min./max. bar 2/16 2/16 2/16 2/16
Temperatura da água min./max. °C 5/30 5/30 5/30 5/30
Temperatura ambiente min./max. °C 5/40 5/40 5/40 5/40
Largura total sem encaixes A mm 100 100 100 100
Largura total com encaixes B/B1 mm 185 185 197 199
Altura total E1 EHF/HWS incluindo conjunto
higiénico
C/C1 mm 550 550 567 567
Altura total E1 EHF/HWS D/D1 mm 381 381 398 398
Distância mínima do centro de tubagem ao solo E mm 480 480 480 480
Distância de instalação do centro da tubagem
na parede
mm 80-120 80-120 80-120 80-120
Peso aproximado em funcionamento kg 3,5 3,5 4,0 4,0
Código AT 820383 820382 820384 820385
Código DE 20383 20382 20384 20385
EAN 9022000203831 9022000203824 9022000203848 9022000203855
13. Dados Técnicos
(*) Conforme UNE EN 1567
(**) Conforme UNE EN 13443-1
E1 HWS
B
A
C
E
D
H
E1 EHF
B1
H
D1
E
C1
A
Advertência: A garantia cancela-se quando se danica a câmara de seguridade higiénica p. ex. de forma
mecânica (por caída ao solo) ou térmica ( por armazenagem com temperaturas inferiores a -25° C o superi-
ores a 40° C, ou bem por exposição continua a luz solar). Não lave o elemento ltrante e conjunto higiénico
na máquina de lavar! Deve ser utilizado unicamente câmaras de seguridade higiénicas novas de fábrica.
BWT substitui as peças defeituosas gratuitamente: www.bwt-group.com.
