4. Condições de instalação
Observar as normas nacionais e locais de ins-
talação, as guias gerais e as especicações técni-
cas do equipamento. Instalar o ltro em tubagens de
água fria antes dos circuitos a proteger.
Atenção: Proteger o ltro frente a geadas, expo-
sição directa a radiação solar e intempérie. Evitar
o contacto com agentes químicos e fontes de ca-
lor superiores a 40 °C. Manter os componentes de
plástico livres de aceites, gorduras, dissolventes e
limpadores ácidos e alcalinos.
5. Instalação

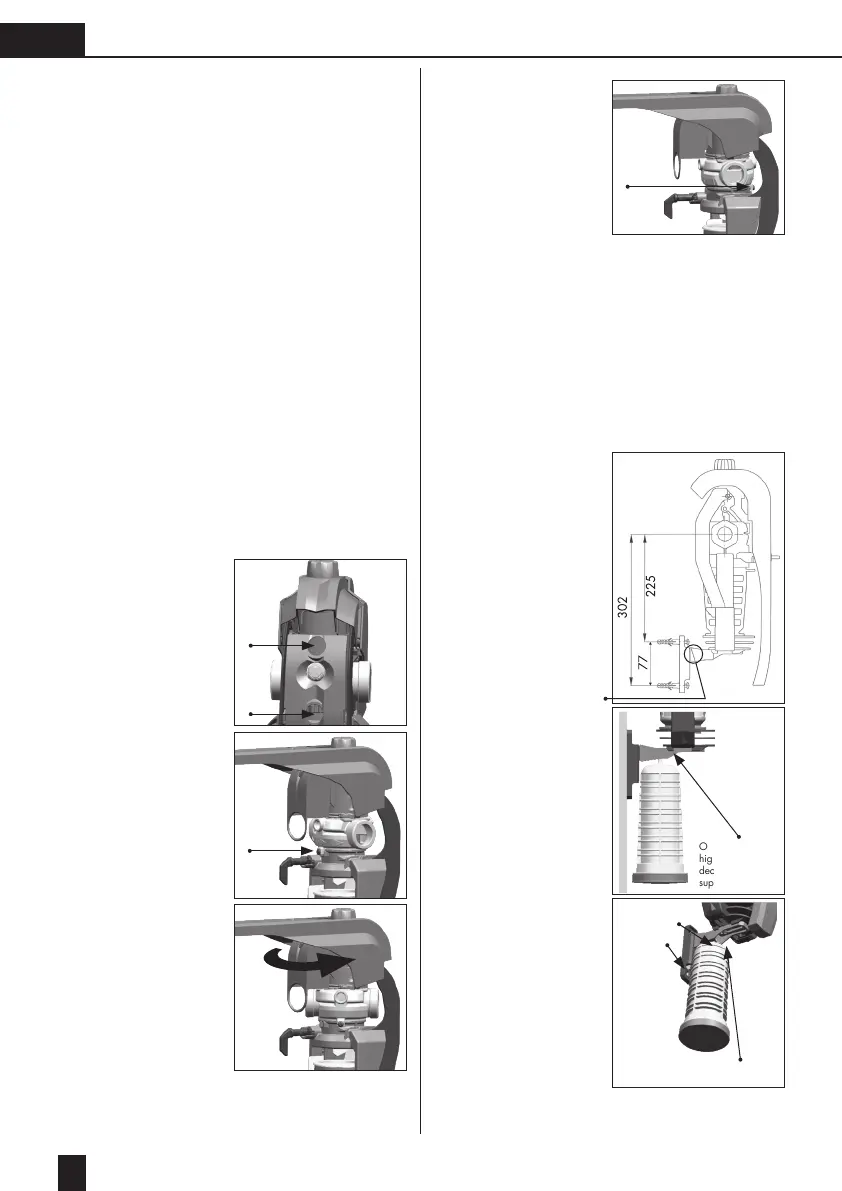

5.1 Comprove o sentido do uxo e substituir em
caso necessário
No estado de entrega o sentido do uxo de água é
de esquerda a direita (atenção na frecha do senti-
do de uxo visível no corpo de latão debaixo da
empunhadura). É possível mudar o sentido no ltro,
antes da sua instalação, caso não encontram-se os
racores de ligação e o manómetro:
- Gire a válvula de
fecho / abertura do
equipamento (6) na
posição aberta (90 º
em sentido horário)
- Abra a palanca (1)
aproximadamente
80-90º
- Retire a tampa negra
na parte traseira do
ltro
- Afrouxe o passador
(dispositivo anti-
rotação)
- Gire o corpo de latão
180º
- Volver a apertar o
passador (dispositivo
anti-rotação)
O sentido de uxo é ago-
ra de direita a esquerda
5.2 Instale o ltro
Monte os racores de ligação incluindo a junta plana
que fornece-se com o ltro – o racor de ligação com
a válvula anti-retorno deve ser colocada na entrada
(só para E1 HWS). Ajuste o manómetro (5) que está
incluído (só para E1 HWS). A continuação instale o
ltro, de acordo com diâmetro nominal da tubagem
de água fria, antes dos circuitos a proteger.
5.3 Montagem em parede
O ltro fornece-se prepa-
rado para montagem em
parede. Fixa-se com os
parafusos e tacos forne-
cidos (2x KA40 ou Ø6
mm) na parede.
- A montagem na pa-
rede somente realiza-
se após efectuar a
instalação do ltro
- As distâncias para
a montagem na
parede são as que
indica-se na gura
(direita)
- Atenção: Se o ltro
está fechado, abrir a
palanca para cima
para a montagem na
parede
- O conjunto higiénico
completo (copo do
ltro + elemento l-
trante + tampa) pode
deixar-se suspendido
do suporte de mon-
tagem
- A distância desde
da parede pode
variar entre 80 – 120
mm; a montagem realiza-se com dois elementos
ajustáveis.
Suporte
ajustável
Ranhura de ajuste da distancia para
a parede; 80 – 120 mm
O conjunto
higiénico pode
declinar-se do
suporte ajustável
