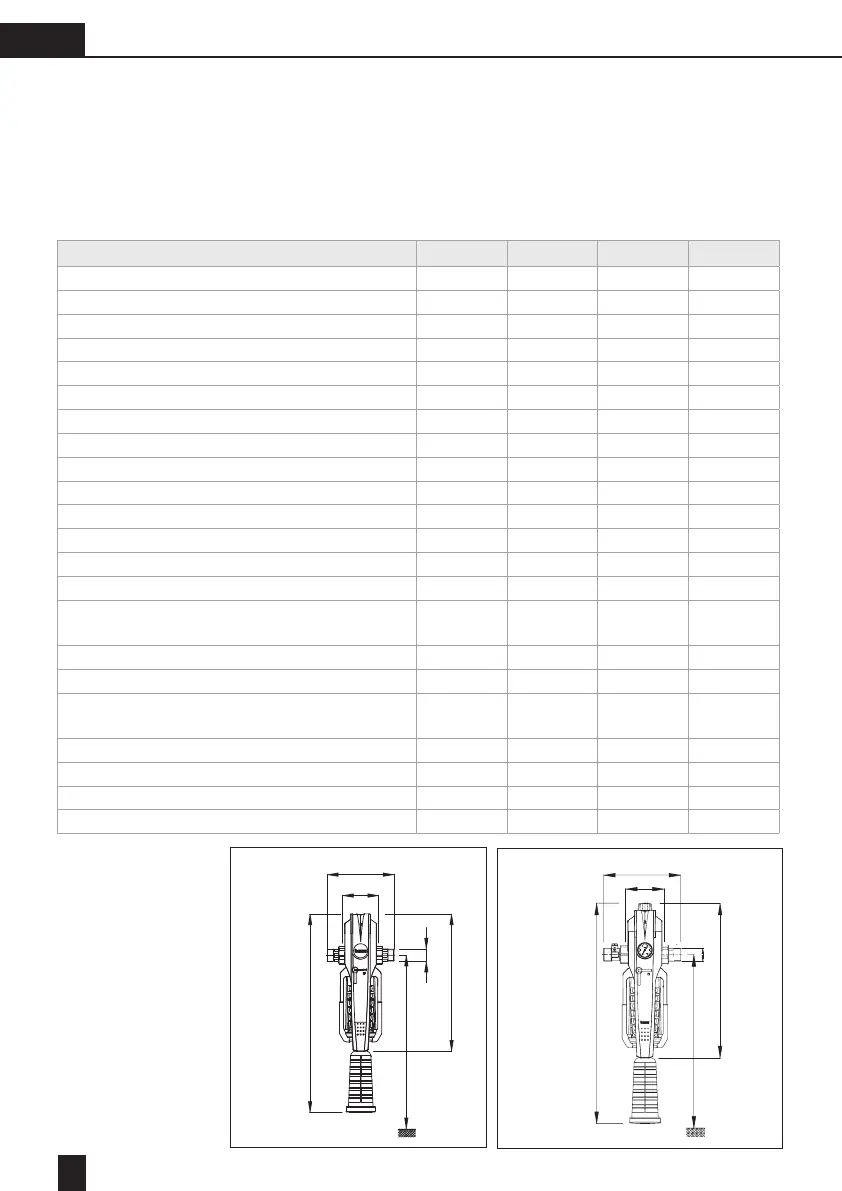

BWT E1 HWS - Datos Técnicos

56
ES
Filtro BWT E1 Tipo EHF ¾“ (1“) EHF ¾“ (1“) HWS ¾“ HWS 1“
Diámetro nominal DN 20 20 20 25
Rosca de conexión H ¾" (y 1") ¾" (y 1") ¾" 1"
Racordes de conexión G 1 ¼“ G 1 ¼“ G 1 ¼“ G 1 ¼“
Grado de ltración µm 30-35 90-110 90-110 90-110
Caudal a ΔP = 0,2 bar (**) m³/h 1,6 1,6 - -
Caudal a ΔP = 0,5 bar (**) m³/h 2,3 2,3 - -
Caudal con válvula reductora de presión (*) m³/h - - 2,3 3,6
Presión a la salida de la válvula reductora bar - - 2-6 2-6
Presión nominal bar 16 16 16 16
Presión de funcionamiento mín./máx. bar 2/16 2/16 2/16 2/16
Temperatura del agua mín./máx. °C 5/30 5/30 5/30 5/30
Temperatura ambiente mín./máx. °C 5/40 5/40 5/40 5/40
Anchura total sin enlaces A mm 100 100 100 100
Anchura total con enlaces B/B1 mm 185 185 197 199
Altura total E1 EHF/HWS incluyendo conjunto
higiénico
C/C1 mm 550 550 567 567
Altura total E1 EHF/HWS D/D1 mm 381 381 398 398
Distancia mínima del centro de tubería al suelo E mm 480 480 480 480
Distancia de instalación del centro de la tubería
a la pared
mm 80-120 80-120 80-120 80-120
Peso aproximado en funcionamiento kg 3,5 3,5 4,0 4,0
Código AT 820383 820382 820384 820385
Código DE 20383 20382 20384 20385
EAN 9022000203831 9022000203824 9022000203848 9022000203855
13. Datos Técnicos
(*) Según UNE EN 1567
(**) Según UNE EN 13443-1
E1 HWS
B
A
C
E
D
H
E1 EHF
B1
H
D1
E
C1
A
Advertencia: La garantía queda cancelada cuando se daña la cámara de seguridad higiénica p. ej. de for-
ma mecánica (por caida al suelo) o térmica ( por almacenaje con temperaturas inferiors a -25 °C o superiors
a 40 °C, o bien por exposición continua a la luz solar). No lavar el elemento ltrante y la conjunto higiénico
en el lavarajillas!Se Deben utilizar únicamente cámaras de seguridad higiénicas nuevas de fábrica. BWT
reemplaza las piezas defectuosas gratuitamente: www.bwt-group.com.
