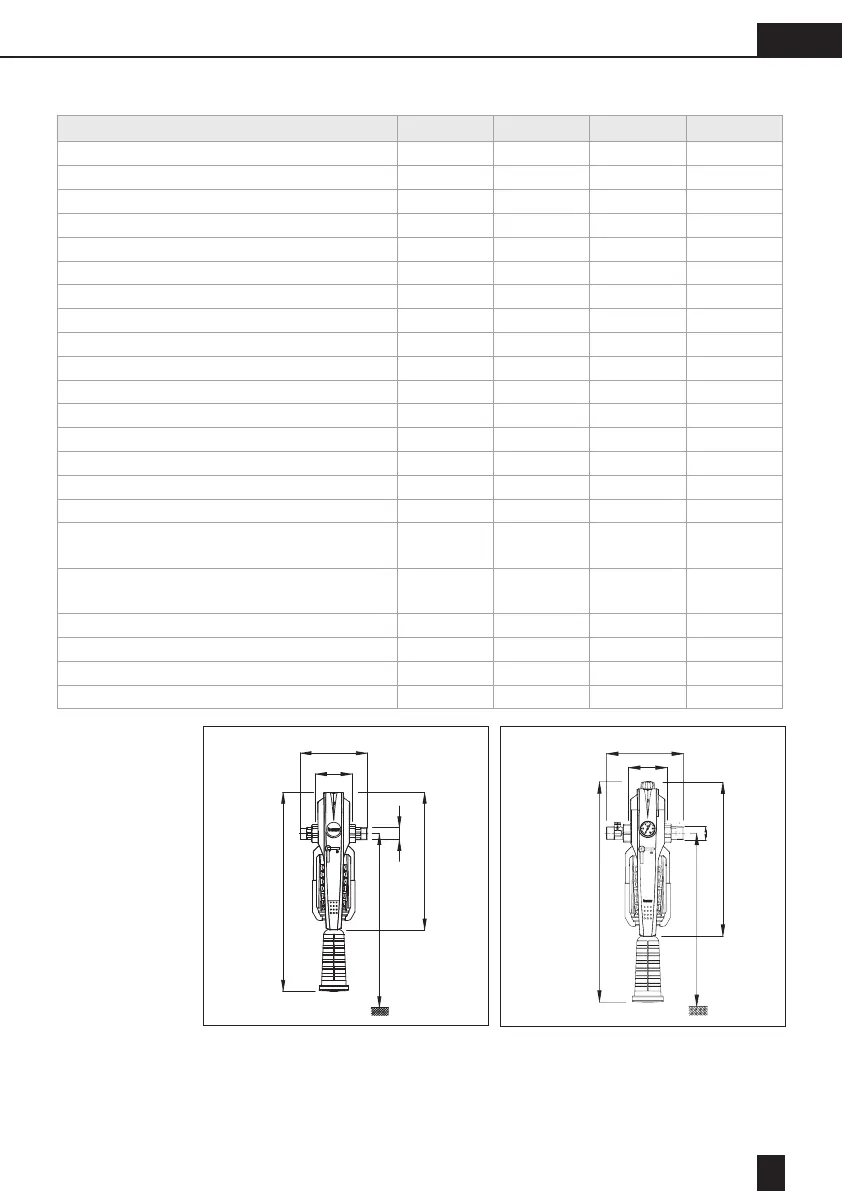

13. Technische gegevens
BWT E1 lter Type EHF ¾“ (1“) EHF ¾“ (1“) HWS ¾“ HWS 1“
Nominale breedte DN 20 20 20 25
Aansluitschroefdraad H ¾" (en 1") ¾" (en 1") ¾" 1"
Wartelmoerdraad G 1 ¼“ G 1 ¼“ G 1 ¼“ G 1 ¼“
Filterjnheid µm 30-35 90-110 90-110 90-110
Debiet bij ∆p = 0,2 bar** m³/h 1,6 1,6 - -
Debiet bij ∆p = 0,5 bar** m³/h 2,3 2,3 - -
Doorvoercapaciteit* m³/h - - 2,3 3,6
Uitgangsdruk na drukregelaar bar - - 2-6 2-6
Nominale druk (PN) bar 16 16 16 16
Bedrijfsdruk, min./max. bar 2/16 2/16 2/16 2/16
Watertemperatuur, min./max. °C 5/30 5/30 5/30 5/30
Omgevingstemperatuur, min./max. °C 5/40 5/40 5/40 5/40
Bouwlengte zonder schroefverbinding A mm 100 100 100 100
Bouwlengte met schroefverbinding B/B1 mm 185 185 197 199
Totale hoogte E1 incl. lterhouder C/C1 mm 550 550 567 567
Totale hoogte E1 D/D1 mm 381 381 398 398
Minimale afmetingen
middenbuis tot vloer
E mm 480 480 480 480
Minimale afmetingen
middenbuis tot wand
mm 80-120 80-120 80-120 80-120
Bedijfsgewicht, ca. kg 3,5 3,5 4,0 4,0
Item Nr. AT 820383 820382 820384 820385
Item Nr. DE 20383 20382 20384 20385
EAN 9022000203831 9022000203824 9022000203848 9022000203855
* volgens DIN EN 1567
** volgens DIN EN
13443-1
E1 HWS
B
A
C
E
D
H
E1 EHF
B1
H
D1
E
C1
A
