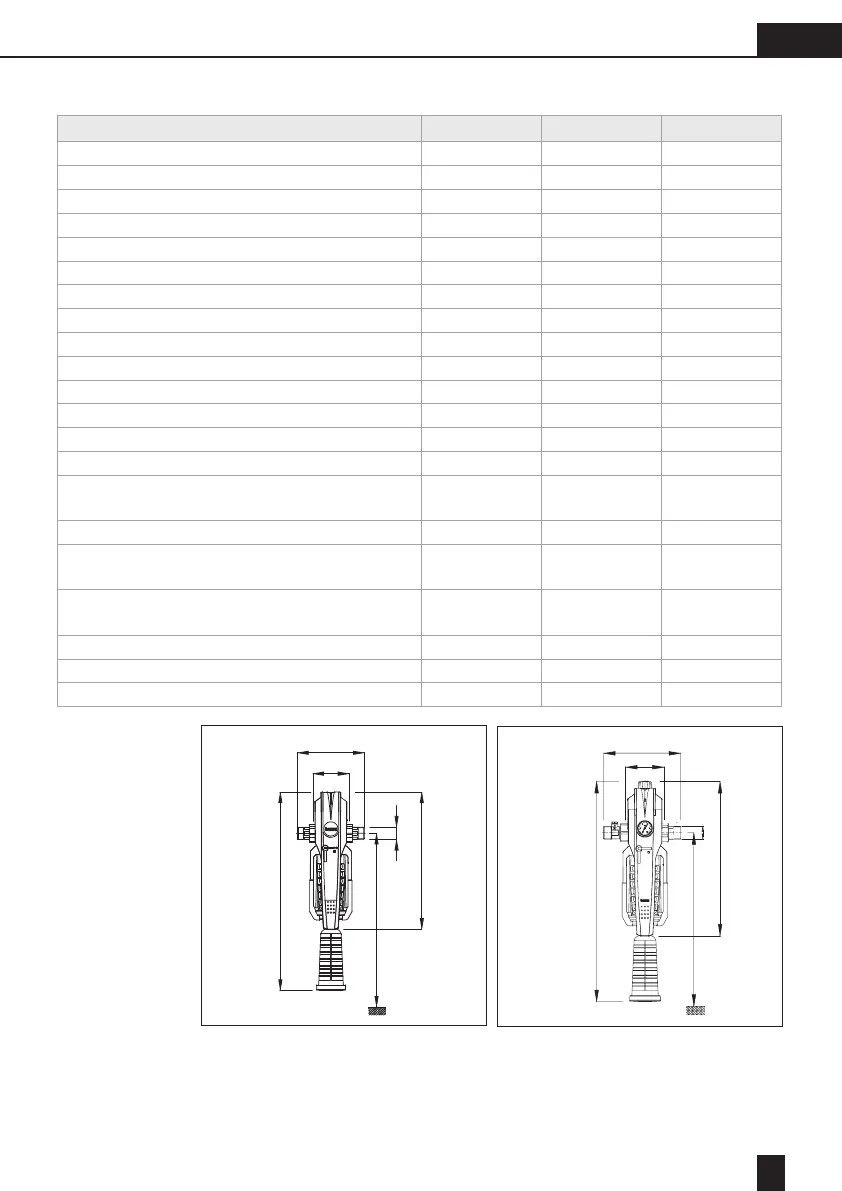

BWT E1 HWS - Teknisk Data

83
DK
BWT E1 Filter Typ EHF ¾“ (1“) HWS ¾“ HWS 1“
Nominel str. DN 20 20 25
Tilslutnings str. H ¾" (und 1") ¾" 1"
Tilbageholdelse af partikel str. G 1 ¼“ G 1 ¼“ G 1 ¼“
Filterfeinheit µm 90-110 90-110 90-110
Flow ved ∆p = 0,2 bar** m³/time 1,6 - -
Flow ved ∆p = 0,5 bar** m³/time 2,3 - -
Flow* m³/time - 2,3 3,6
Afgangstryk ved trykregulering bar - 2-6 2-6
Nominelt tryk bar 16 16 16
Drifttryk, min./maks. bar 2/16 2/16 2/16
Vandtemperatur, min/maks. °C 5/30 5/30 5/30
Omgivelsestemperatur, min./maks. °C 5/40 5/40 5/40
Total bredde uden ttings A mm 100 100 100
Total bredde med ttings B/B1 mm 185 197 199
Total højde inklusiv
hygiejnisk lterhus
C/C1 mm 550 567 567
Højde på lteret D/D1 mm 381 398 398
Minimumshøjde fra centeret af
røret til gulv
E mm 480 480 480
Installationsdybde fra centeret af
røret til væg
mm 80-120 80-120 80-120
Vægt, ca. kg 3,5 4,0 4,0
Varenummer 321408510 321408610 321408710
EAN 9022000203824 9022000203848 9022000203855
13. Teknisk data
* Ifølge DIN EN 1567
** Ifølge DIN EN 13443-1
E1 HWS
B
A
C
E
D
H
E1 EHF
B1
H
D1
E
C1
A
