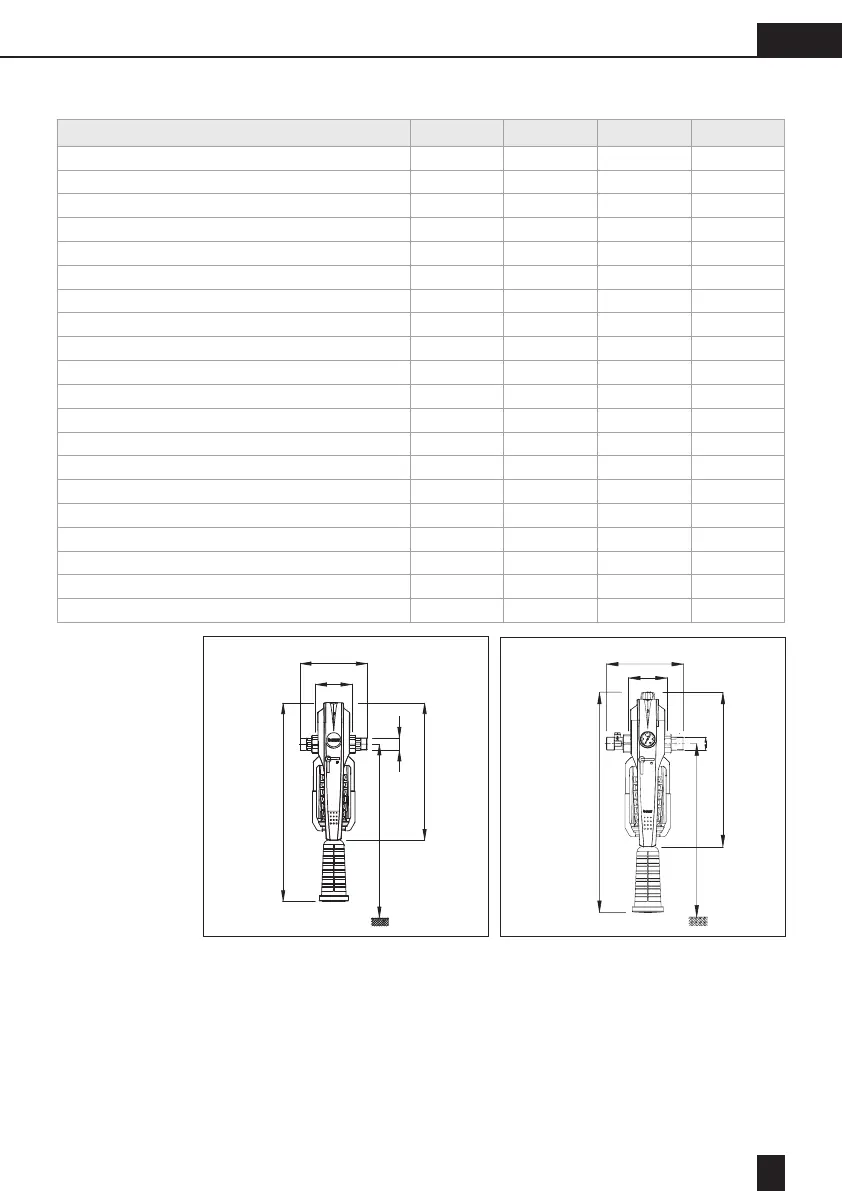

13. Données techniques
BWT E1 Filter Typ EHF ¾“ (1“) EHF ¾“ (1“) HWS ¾“ HWS 1“
Diamètre nominal DN 20 20 20 25
Fil de connection H ¾" (et 1") ¾" (et 1") ¾" 1"
Diamètre raccordement G 1 ¼“ G 1 ¼“ G 1 ¼“ G 1 ¼“
Finesse de ltration µm 30-35 90-110 90-110 90-110
Débit à ∆p = 0,2 bar** m³/h 1,6 1,6 - -
Débit à ∆p = 0,5 bar** m³/h 2,3 2,3 - -
Capacité de ltration/débit* m³/h - - 2,3 3,6
Pression en aval du réducteur de pression bar - - 2-6 2-6
Pression nominale (PN) bar 16 16 16 16
Pression de fonctionnement, min./max. bar 2/16 2/16 2/16 2/16
Température de l’eau, min./max. °C 5/30 5/30 5/30 5/30
Température ambiante, min./max. °C 5/40 5/40 5/40 5/40
Largeur sans raccord A mm 100 100 100 100
Largeur avec raccords B/B1 mm 185 185 197 199
Hauteur totale avec dispositif d’hygiène accroché C/C1 mm 550 550 567 567
Hauteur totale sans le dispositif accroché D/D1 mm 381 381 398 398
Distance minimale entre axe des raccords et sol E mm 480 480 480 480
Distance axe des raccords – mur mm 80-120 80-120 80-120 80-120
Poids en service (environ) kg 3,5 3,5 4,0 4,0
EAN 9022000203831 9022000203824 9022000203848 9022000203855
* Selon DIN EN 1567
** Selon DIN EN 13443-1
E1 HWS
B
A
C
E
D
H
E1 EHF
B1
H
D1
E
C1
A
