BWT Infinity A+AP - Abmessungen; Durchflussleistung und Druckverlust

17

DE
D
A
B
C
 

Volumenstrom [m³/h] 2 3 4 5 6 7 8 9 10
Druckverlust∆p[bar] 0,04 0,10 0,17 0,27 0,39 0,53 0,69 0,87 1,08

Volumenstrom [m³/h] 2 3 4 5 6 7 8 10 11
Druckverlust∆p[bar] 0,04 0,08 0,14 0,22 0,32 0,44 0,57 0,90 1,08

Volumenstrom [m³/h] 2 4 5 6 7 8 10 12 13
Druckverlust∆p[bar] 0,03 0,10 0,16 0,23 0,32 0,42 0,65 0,94 1,10

Volumenstrom [m³/h] 2 4 6 8 10 12 16 20 24
Druckverlust∆p[bar] 0,01 0,03 0,07 0,12 0,19 0,27 0,48 0,76 1,09

Volumenstrom [m³/h] 2 4 6 8 10 12 16 20 24
Druckverlust∆p[bar] 0,01 0,03 0,07 0,13 0,20 0,29 0,51 0,7 1,14
 

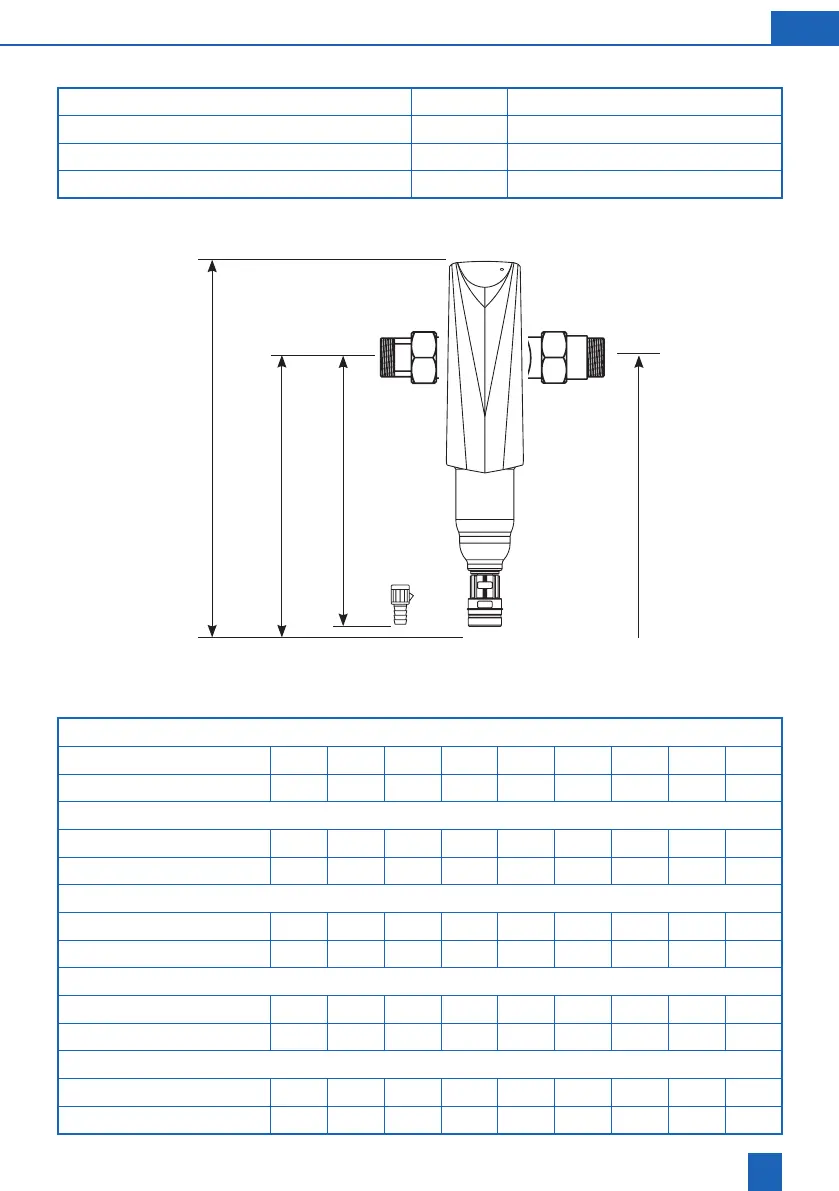

Gesamthöhe A mm 550
Höhe B mm 315
Höhe C mm 295
Mindestabstand Rohrmitte bis Boden D mm 670
