CONSTRUCTION & REENOVATION 5 2022/12 - Indice de révision : D - Code : 32570

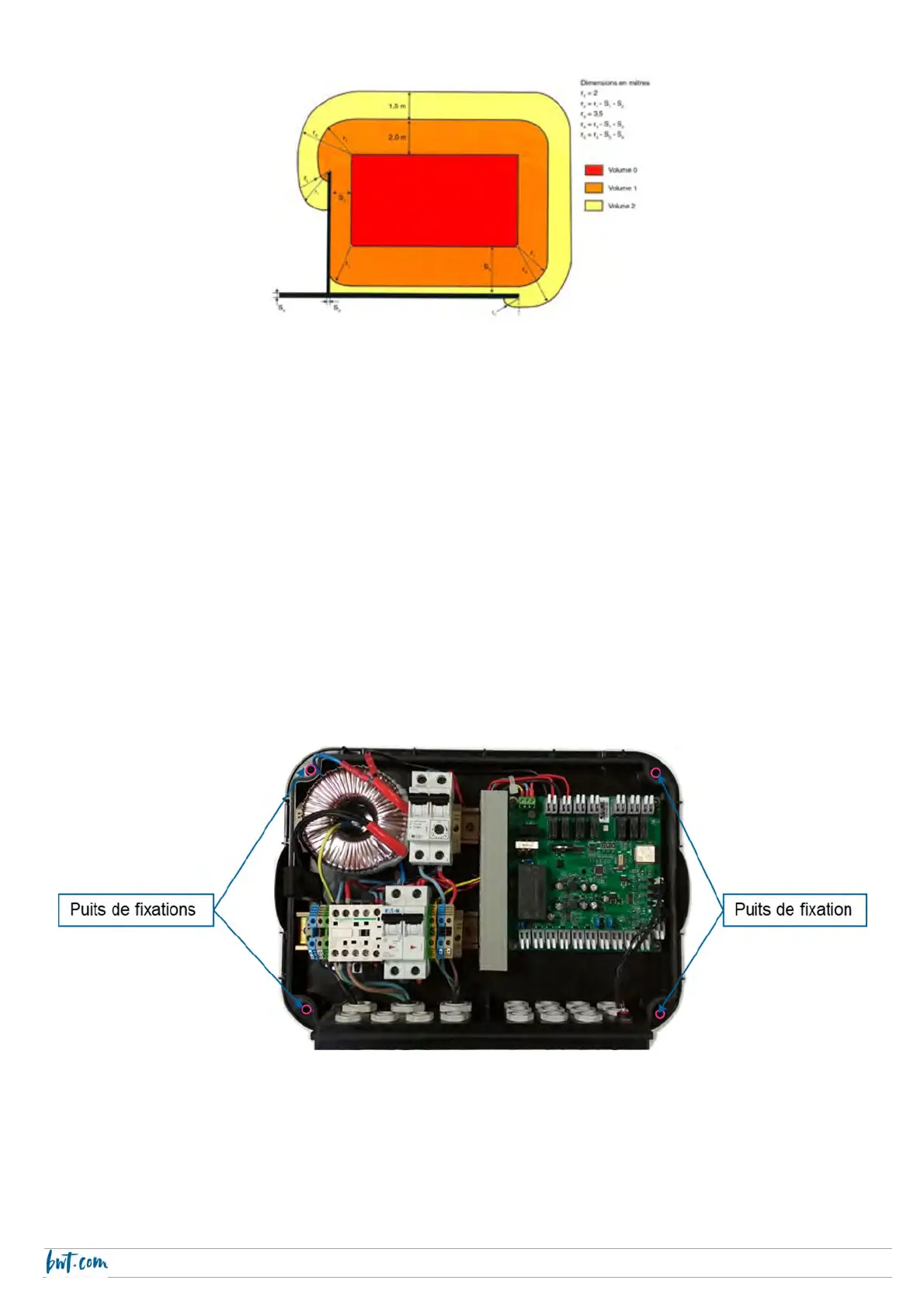

Figure 3
Exemples de dimensions des volumes (représentation plane)
avec cloisons fixes d’au moins 2,5 m de hauteur.
6.1.2.
Positionnement
Le coffret, façade fermée, est protégé contre l’intrusion des projections d’eau. Nous vous recommandons
néanmoins de le positionner à l’intérieur d’un local technique, et de le mettre en hauteur hors de portée des
jeunes enfants.
6.2. Montage et installation
6.2.1.
Fixation du coffret électrique
Le coffret électrique doit être fixé sur un mur ou une paroi verticale qui supporte la charge, à l’aide des vis et
chevilles fournies à cet effet.
Fixer le coffret par les 4 puits de fixations (voir schéma ci-dessous).
