ÉVACUATION TROP PLEIN BAC À SEL
Le bac à sel est muni d’un trop plein de sécurité qui doit être raccordé soit dans un caniveau soit au collec-
teur égout. L’écoulement doit se faire gravitairement sans perte de charge. Il est impératif de créer égale-
ment une rupture de charge d’au moins 2 centimètres.
RACCORDEMENT DU RÉGULATEUR À SAUMURE
Le régulateur à saumure est situé dans le puits à saumure (cylindre PVC gris) à l’intérieur du bac à sel. Rac-
corder le tuyau souple fourni d’un côté au régulateur et de l’autre à l’adoucisseur.

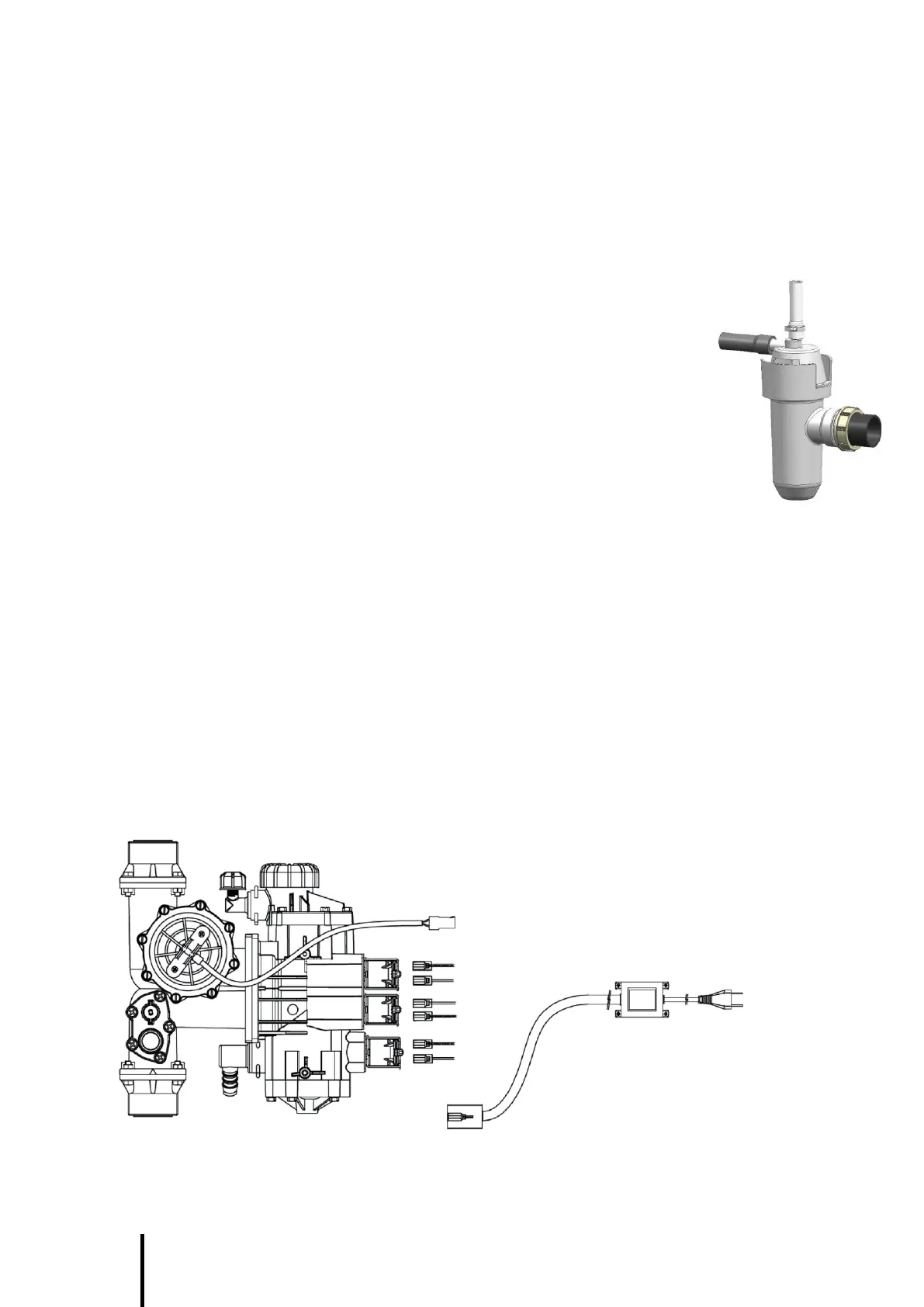

RACCORDEMENT DU SIPHON
Raccorder le tuyau pour l’évacuation des eaux de régénération (1) sur l’orifice cannelé
supérieur et fixer les colliers « Serflex » aux deux extrémités.
Ce tuyau souple ne doit pas avoir plus de 4 mètres de long et doit être sans cassure.
Raccorder le tuyau souple du trop-plein du bac à sel sur l’orifice latéral (2).
Le trop plein du bac à sel doit impérativement être en écoulement gravitaire.
Sur le raccord autobloquant (3), de 40 millimètres de diamètre, fixer
un tuyau PVC jusqu’à l’égout (diamètre minimum de 40 millimètres).
Prévoir une pente d’au moins 2% pour l’écoulement gravitaire.
COFFRET DE COMMANDE
Le coffret électronique à microprocesseur A5X permet de commander un adoucisseur.
Un clavier 5 touches en façade permet d’accéder à la programmation des différentes séquences nécessaires
au fonctionnement de l’adoucisseur et de programmer les temporisations de régénération.
Il est livré avec un transformateur extérieur délivrant des courants très basse tension nécessaires au fonc-
tionnement de l’électronique et des électrovannes de régénération.
Il conviendra d’amener une prise murale électrique 230 volts monophasé (normes européennes) à proxi-
mité du coffret (2,5 mètres maximum) (voir également les conditions techniques de fonctionnement).
CÂBLAGE ÉLECTRIQUE
ILS compteur
EV1
EV2
EV3
Bleu
Marron
Bleu
Noir
Bleu
Rouge
Alimentation
électrique
