RACCORDEMENTS

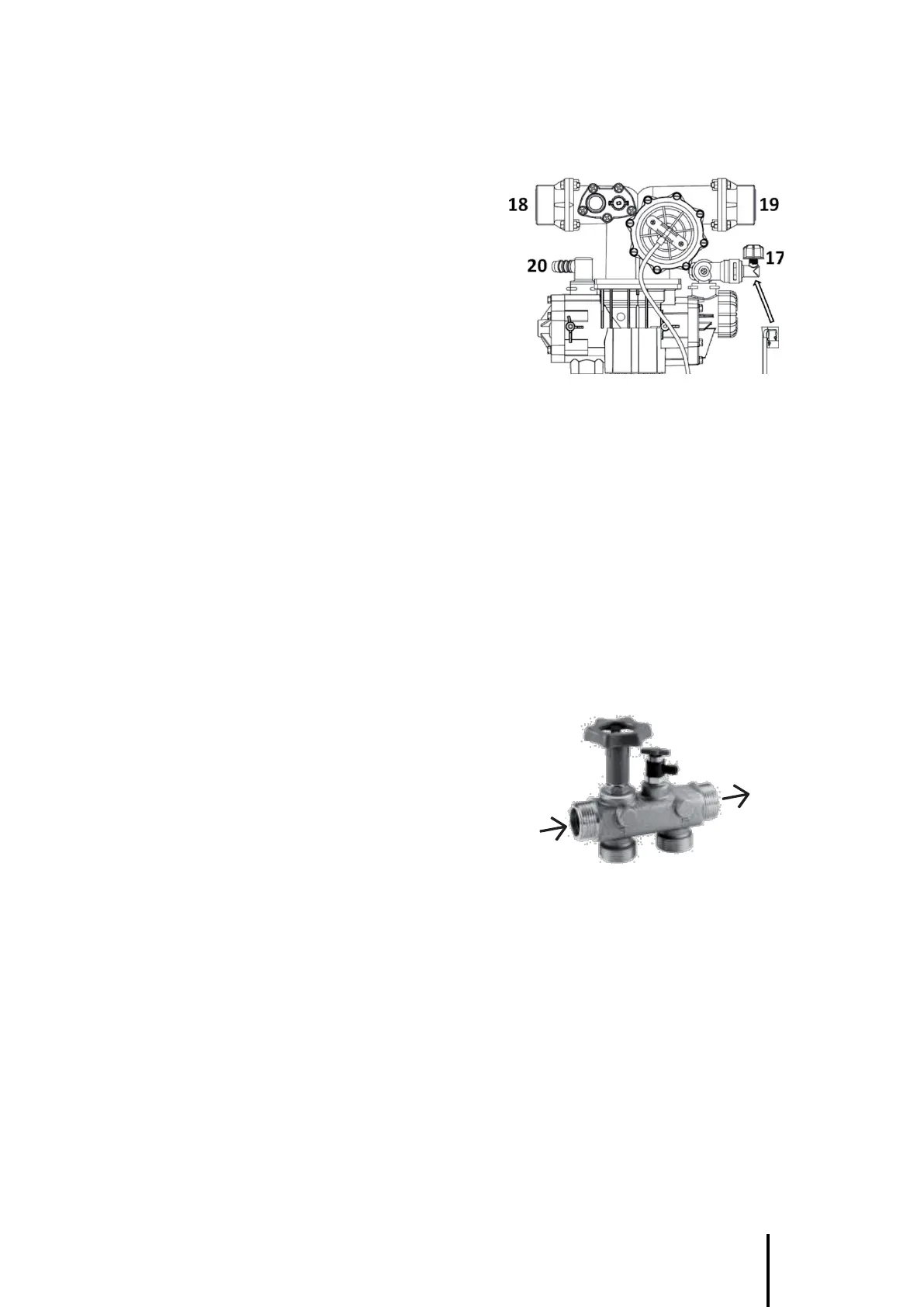

Les raccordements à effectuer sur l’adoucisseur BWT PERLA PRO XS sont au nombre de 4.
1 = Entrée eau à traiter fileté 1’’
2 = Sortie eau adoucie fileté 1’’
3 = Évacuation des eaux de régénération embout
cannelé pour tuyau souple 12/16
4 = Liaison régulateur à saumure tubing 6/8
Les raccordements à l’adoucisseur devront impérativement être démontables et accessibles afin de faciliter
les éventuelles opérations de maintenance. Les canalisations devront être correctement supportées afin
qu’aucun effort ou contrainte ne se répercute sur l’appareil.
ARRIVÉE D’EAU À TRAITER ET DÉPART D’EAU TRAITÉE
La canalisation d’arrivée d’eau à traiter doit être suffisamment dimensionnée afin de pouvoir assurer le débit de
production requis et le débit de régénération minimum (voir conditions techniques de fonctionnement). Pour
contrôler la pression du réseau, il est conseillé de mettre en place un manomètre en amont de l’adoucisseur.
Nous conseillons de mettre un filtre (finesse de filtration 20μm max.) en amont de l’adoucisseur afin de le
protéger de corps étrangers pouvant perturber son fonctionnement.
Il conviendra à l’installateur de vérifier toutes réglementations sanitaires spécifiques pouvant être en
vigueur sur le lieu d’installation et de s’y conformer.
Des prises d’échantillons seront également prévues en amont et aval de l’adoucisseur.
L’adoucisseur BWT PERLA PRO XS devra être protégé d’éventuels retours d’eau chaude par l’intermédiaire
de dispositifs anti-retour adaptés, montés en aval de l’appareil sur la conduite d’eau traitée.
L’installation en amont et en aval de l’adoucisseur ne devra pas engendrer de «coups de bélier» (prévoir, le
cas échéant, des dispositifs efficaces).
BWT recommande l’implantation du module by-pass et
des flexibles associés. Le système inclut :
Eau à traiter
- Le by-pass général
- Le piquage pour la prise d’échantillon
ÉVACUATION DES EAUX DE RÉGÉNÉRATION
Eau à traiter
Vers
adoucisseur
Retour
adoucisseur
L’évacuation des eaux de régénération de l’adoucisseur sera à réaliser et à raccorder sur le piquage repère 3
prévu à cet effet sur la vanne de l’adoucisseur.
Cette canalisation sera correctement supportée et aura le tracé le plus simple et le plus court possible. Elle
permettra d’évacuer un débit de 50 m/h (mètre par heure) avec une perte de charge totale (perte de charge
+ hauteur géométrique) inférieure à 3 mètres de colonne d’eau (0,3 bar).
Conformément aux réglementations sanitaires spécifiques pouvant être en vigueur, une rupture de charge
au moins égale à 2 cm doit être prévue entre l’évacuation des eaux de régénération de l’adoucisseur et la
canalisation d’égout.
Dans le cas d’évacuation par l’intermédiaire d’une fosse de récupération et pompe de relevage, dimension-
ner ces équipements de façon à éviter les risques d’inondation du local (cas de l’arrêt inopiné de la pompe
de relevage pendant la régénération).
ATTENTION : En cas de coupure de courant secteur pendant une régénération, l’écoulement à l’égout
de l’adoucisseur n’est pas stoppé.
