Стр. 16 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций
БЕЛЫЙ
СИНИЙ
ЧЕРНЫЙ
КРАСНЫЙ

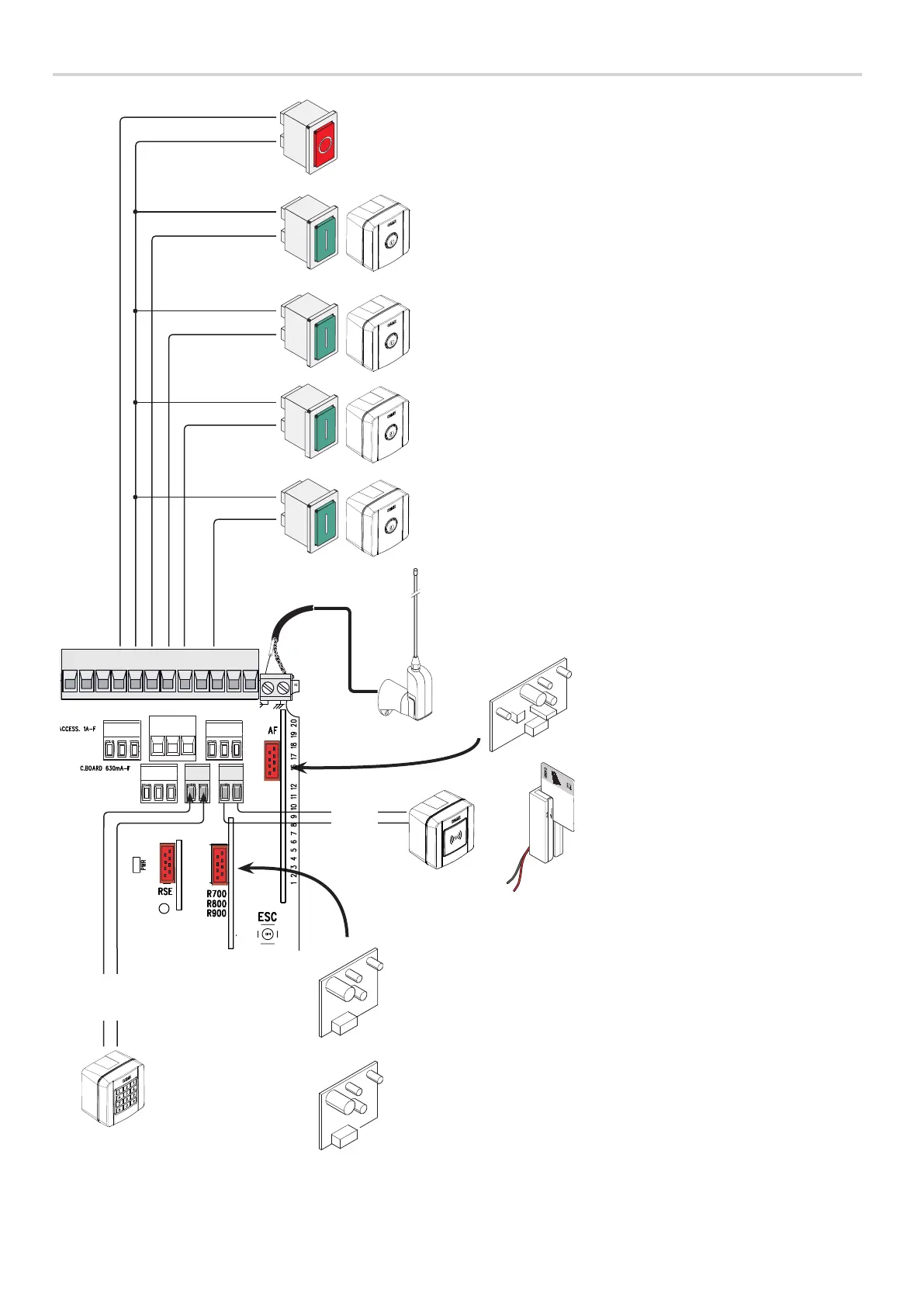

Вставьте плату AF (AF43S или AF868) для
управления воротами с помощью пульта ДУ.
ВНИМАНИЕ! Для обеспечения исправной работы перед тем как установить любую плату (например: AF, R800), ОТКЛЮЧИТЕ
ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы при их наличии.
Функция «ТОЛЬКО ЗАКРЫТЬ» с помощью устройства управления
(нормально-разомкнутые контакты).
Внимание: в режиме «ПРИСУТСТВИЕ ОПЕРАТОРА» необходимо
обязательно подключить устройство управления к контактам 2-4.
Функция «ЧАСТИЧНОЕ ОТКРЫВАНИЕ» с помощью устройства управле-
ния (нормально-разомкнутые контакты).
Функция «ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ» (пошаговый
режим) с помощью устройства управления (нормально-разомкнутые
контакты). В качестве альтернативы при программировании функций
можно установить режим «ОТКРЫТЬ-СТОП-ЗАКРЫТЬ» (последователь-
ный режим).
См. функцию F7.
Функция «ТОЛЬКО ОТКРЫТЬ» с помощью устройства управления
(нормально-разомкнутые контакты).
Внимание: в режиме «ПРИСУТСТВИЕ ОПЕРАТОРА» необходимо
обязательно подключить устройство управления к контактам 2-3.
Кнопка «СТОП» (нормально-замкнутые контакты). Данная кнопка позво-
ляет остановить движение ворот с последующим исключением цикла
автоматического закрывания. Чтобы автоматика возобновила движение,
необходимо нажать соответствующую кнопку управления или пульта ДУ.
Активируйте функцию F1 в меню программирования; если кнопка
не используется, оставьте функцию отключенной.
Проксимити-считыватель или считыватель
магнитных карт
Кодонаборная
клавиатура.
УСТРОЙСТВА УПРАВЛЕНИЯ
В
ставьте плату R800 для обнаруже-
ния кодонаборной клавиатуры.
Для подключения проксимити-счи-
тывателя или считывателя магнитных
карт вставьте плату R700.
Антенна с кабелем RG58 для дистанционного
управления.
