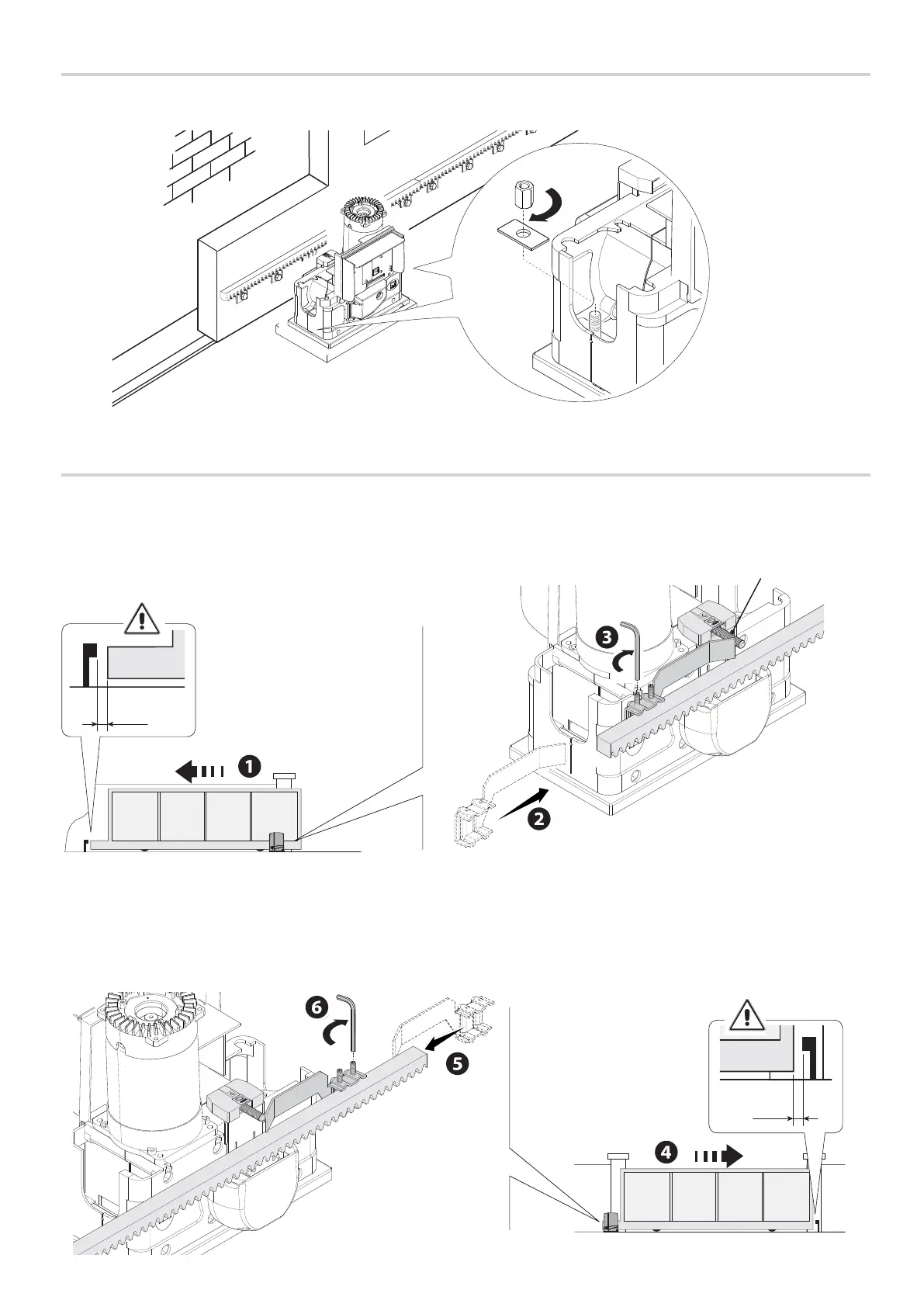

FIXATION DU MOTORÉDUCTEUR
Au terme du réglage, fixer le motoréducteur à la plaque à l'aide des butées et des écrous.
Ressort
En phase de fermeture :
- fermer le portail ;
- enfi ler l'ailette de fi n de course de fermeture sur la crémaillère jusqu'au déclic du micro-interrupteur (ressort) et la fi xer à l'aide des goujons .
DÉTERMINATION DES POINTS DE FIN DE COURSE
En phase d'ouverture :
- ouvrir le portail ;
- enfi ler l'ailette de fi n de course d'ouverture sur la crémaillère jusqu'au déclic du micro-interrupteur (ressort) et la fi xer à l'aide des goujons .
