Стр. 14 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке платы управления отключите сетевое
электропитание и/или отсоедините аккумуляторы.
Установка функций входных/выходных контактов, режимов работы и регулировок осуществляется с помощью графического дисплея.
Все подключения защищены плавкими предохранителями.
Плавкие предохранители ZBKN - ZBKEN
- Входной
8 A (~230В)
15 A (~120В)
- Плата
630 мA
- Аксессуары
1 A

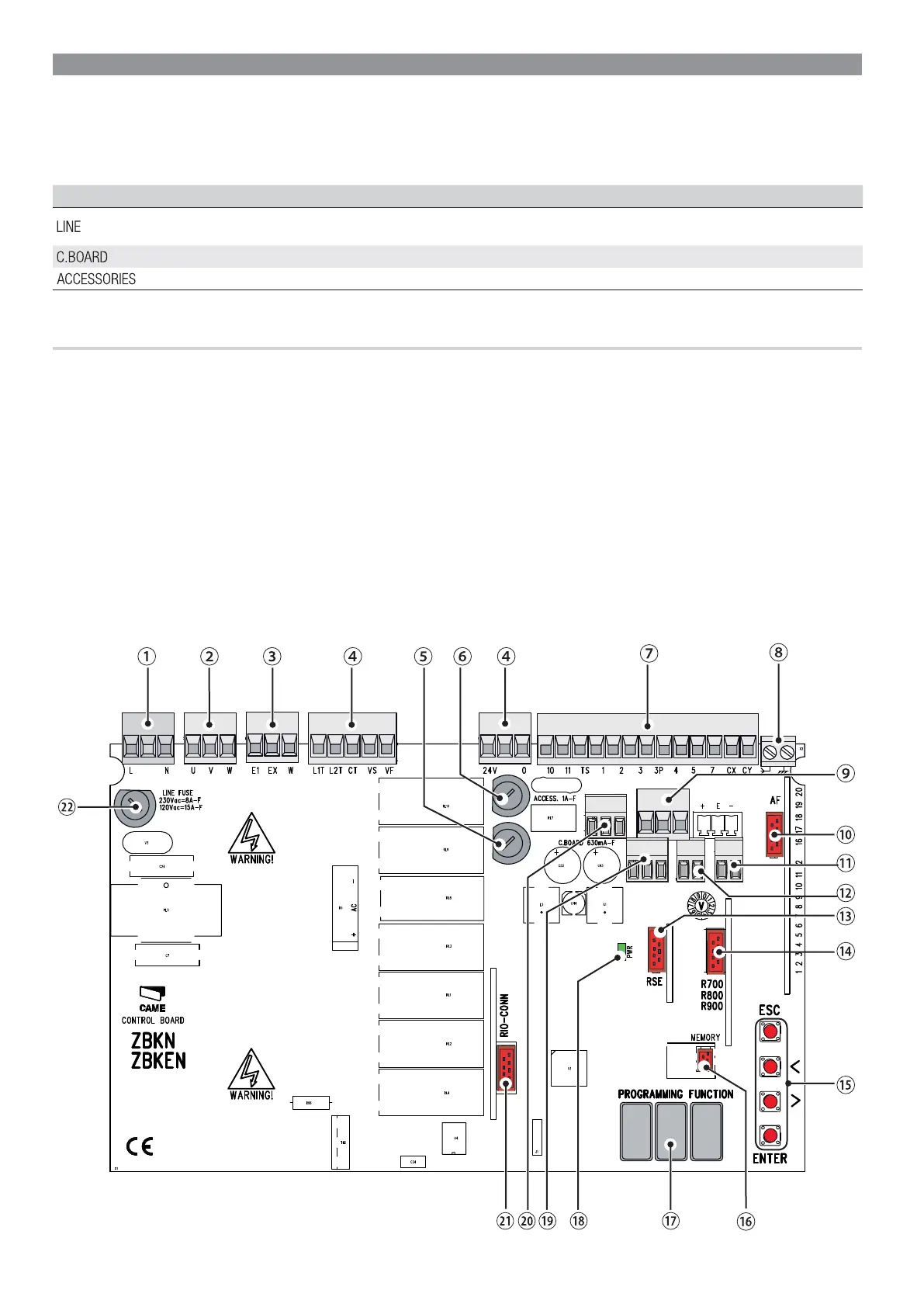

ОСНОВНЫЕ КОМПОНЕНТЫ
1. Контакты электропитания
2. Контакты подключения мотор-редуктора
3. Контакты подключения сигнальных устройств
4. Контакты подключения трансформатора
5. Предохранитель платы
6. Предохранитель аксессуаров
7. Контакты подключения устройств управления и
безопасности
8. Контакты подключения антенны
9. Контакты подключения концевых микровыключателей
10. Разъем для платы радиоприемника AF
11. Контакты подключения проксимити-считывателя
12. Контакты подключения кодонаборной клавиатуры
13. Разъем для платы RSE
14. Разъем для платы R700/R800/900
15. Кнопки программирования
16. Разъем для карты памяти
17. Дисплей
18. Светодиодный индикатор наличия электропитания
19. Контакты подключения для синхронной работы или CRP
20. Контакты для модуля RGP1
21. Разъем для платы RIO-CONN
22. Входной предохранитель
