Page 12 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales

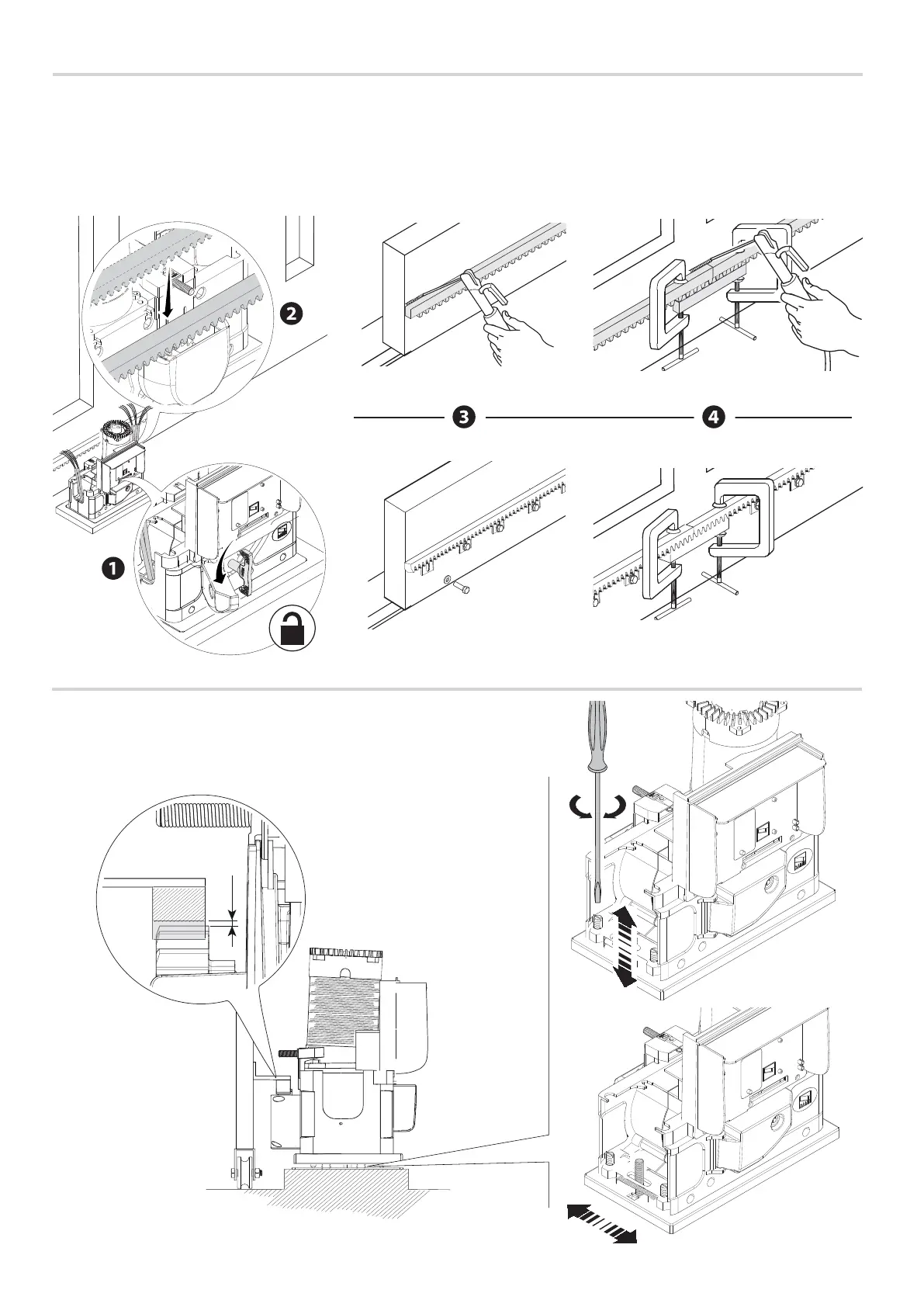

RÉGLAGE DE L’ACCOUPLEMENT PIGNON-CRÉMAILLÈRE
Ouvrir et fermer le portail manuellement et régler la distance de l'accouplement pignon-
crémaillère à l'aide des pieds filetés (réglage vertical) et des fentes (réglage horizontal).
Ces opérations permettent d'éviter que le poids du portail ne pèse sur l'automatisme.
FIXATION DE LA CRÉMAILLÈRE
Si la crémaillère existe déjà, régler directement la distance d'accouplement pignon-crémaillère ou bien effectuer la fixation :
- débrayer le motoréducteur (voir chapitre DÉBRAYAGE MOTORÉDUCTEUR) ❶ ;
- poser la crémaillère sur le pignon du motoréducteur ❷ ;
- souder ou fixer la crémaillère au portail sur toute sa longueur ❸.
Pour l'assemblage des modules de la crémaillère, positionner un morceau de rebut de cette dernière sous le point de jonction et le bloquer au
moyen de deux mors ❹.
