BRANCHEMENTS ÉLECTRIQUES
⚠
Attention ! Avant d'intervenir sur la carte électronique, mettre hors tension et déconnecter les éventuelles batteries.
Les fonctions sur les contacts d'entrée et de sortie, les réglages des temps et la gestion des utilisateurs sont configurés et visualisés sur l'afficheur
graphique.
Toutes les connexions sont protégées par des fusibles rapides.
Fusibles ZBKN - ZBKEN
- Ligne
8 A-F (230 VAC)
15 A-F (120 VAC)
- Carte
630 mA-F
- Accessoires
1 A-F

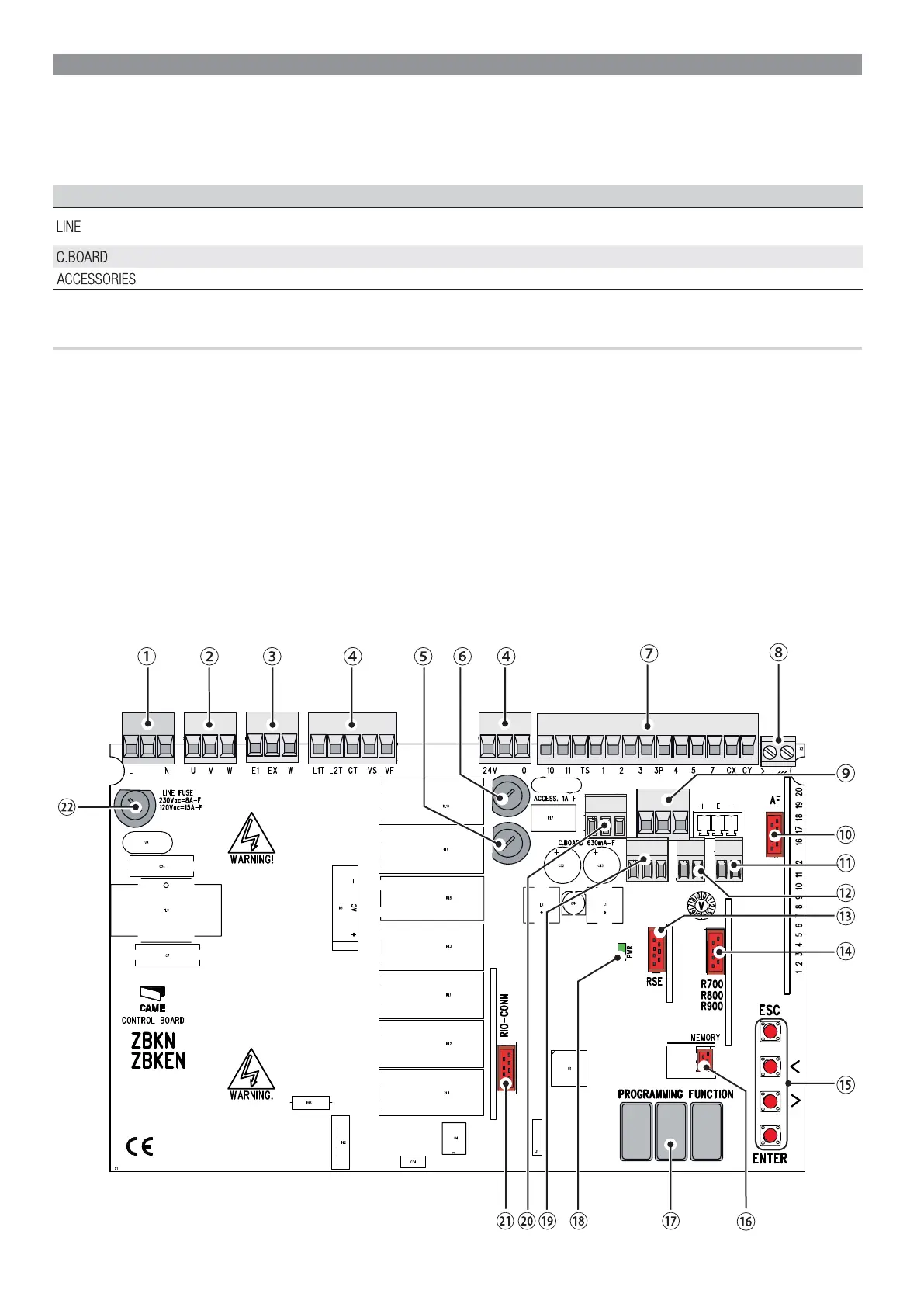

DESCRIPTION DES PARTIES
1. Bornier d'alimentation
2. Bornier pour motoréducteur
3. Bornier pour dispositifs de signalisation
4. Bornier pour transformateur
5. Fusible carte
6. Fusible accessoires
7. Borniers pour dispositifs de commande et de sécurité
8. Bornier pour antenne
9. Bornier pour micro-interrupteurs de fin de course
10. Connecteur pour carte AF
11. Bornier pour sélecteur transpondeur
12. Bornier pour clavier à code
13. Connecteur pour carte RSE
14. Connecteur pour carte R700/R800/900
15. Boutons de programmation
16. Connecteur pour carte memory roll
17. Écran
18. Voyant de signalisation de présence de tension
19. Bornier pour connexion vis-à-vis ou CRP
20. Bornier pour module RGP1
21. Connecteur pour carte RIO-CONN
22. Fusible de ligne
