RIO-CELLRIO-EDGE RIO-LUX
RIO-CONN
RIO-CONN
RSE
A B GND
A B GND
UTP CAT 5
10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY
Стр. 18 - Инструкция FA00442-RU - - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций

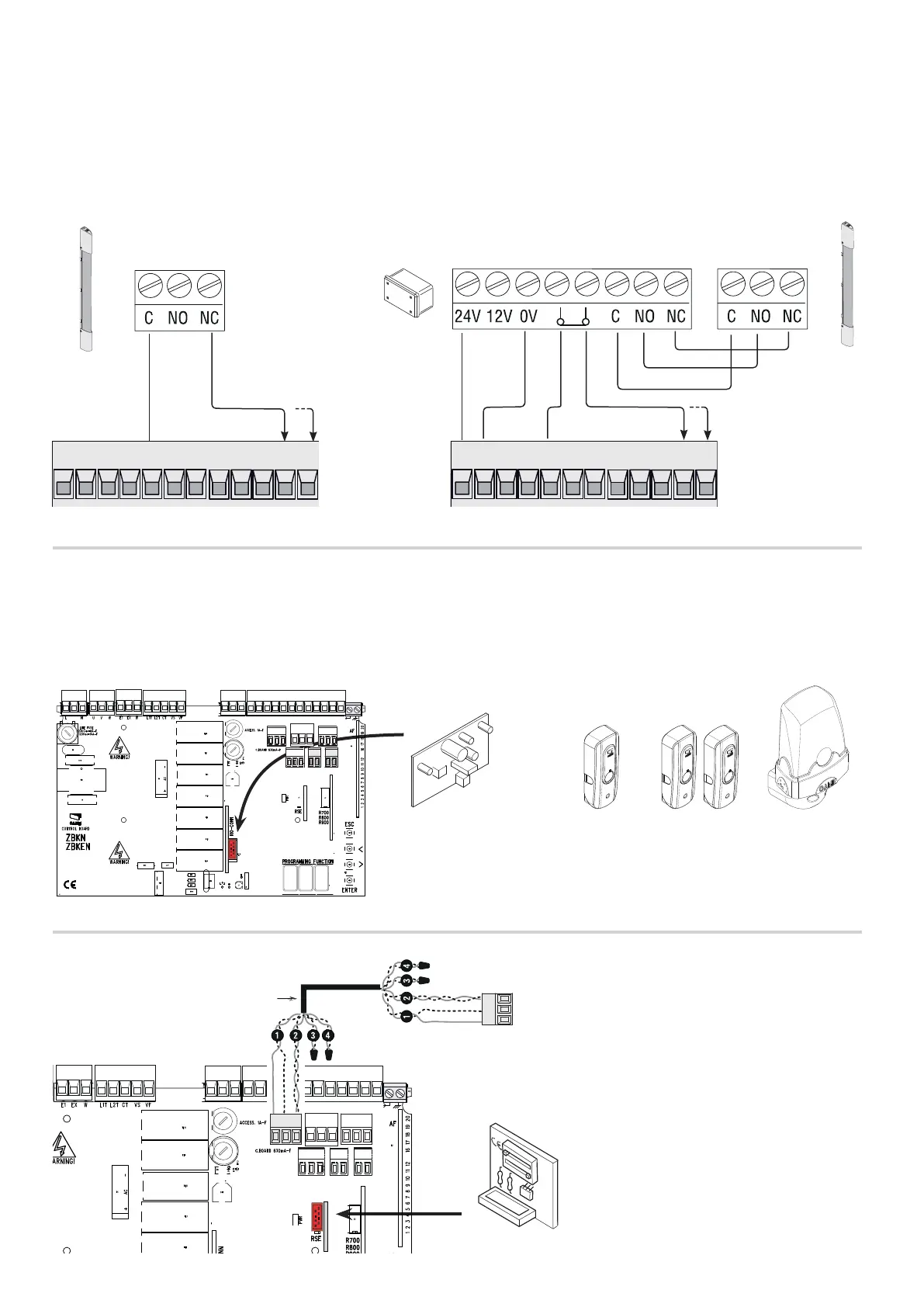

РАБОТА В СИНХРОННОМ РЕЖИМЕ ИЛИ РЕЖИМЕ CRP (Came Remote Protocol)
БЕСПРОВОДНЫЕ УСТРОЙСТВА RIO
Вставьте плату RIO-CONN в специальный разъем на плате управления.
Выберите функцию, присваиваемую беспроводному устройству (F65, F66, F67 и F68).
Настройте беспроводные аксессуары (RIO-EDGE, RIO-CELL и RIO-LUX), следуя указаниям в инструкциях, прилагаемых к каждому из них.
Если устройства не настроены с помощью платы RIO-CONN, на дисплее появится сообщение об ошибке «E 18».
⚠
В случае радиопомех беспроводная система блокирует нормальную работу автоматики, а на дисплее появляется сообщение об ошибке
«E 17».
Вставьте плату RSE.
ВНИМАНИЕ! Для обеспечения исправной
работы перед тем как вставить плату,
ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините
аккумуляторы при их наличии.
Последовательное подключение RS485 через CRP
(Came Remote Protocol) или синхронная работа (см. главу
«ПОДКЛЮЧЕНИЕ И РАБОТА В СИНХРОННОМ РЕЖИМЕ»).
Чувствительные профили
Выберите режим работы для контактов CX или CY (нормально-замкнутых), предназначенных для подключения устройств безопасно-
сти, например, чувствительных профилей.
Смотрите функции
F2 (контакты CX) или F3 (контакты CY) в режиме:
- C7 (чувствительные профили с чистым контактом) или r7 (чувствительные профили с сопротивлением 8K2), открывание в режиме
закрывания. Размыкание контактов во время закрывания ворот приводит к изменению направления движения на противоположное,
вплоть до полного открывания.
- C8 (чувствительные профили с чистым контактом) или r8 (чувствительные профили с сопротивлением 8K2), закрывание в режиме
открывания . Размыкание контактов во время открывания ворот приводит к изменению направления движения на противоположное,
вплоть до полного закрывания.
Если контакты CX и CY не используются, отключите их при программировании функций.
DFWN с платой DFI для управления
подключениями
DFWN
