360
CAME
105
22 max.
182.5
142.5
325
170
255
106
15
Page 6 - Manuel FA00442-FR - 12/2017 - © CAME S.p.A. - Traduction des instructions originales

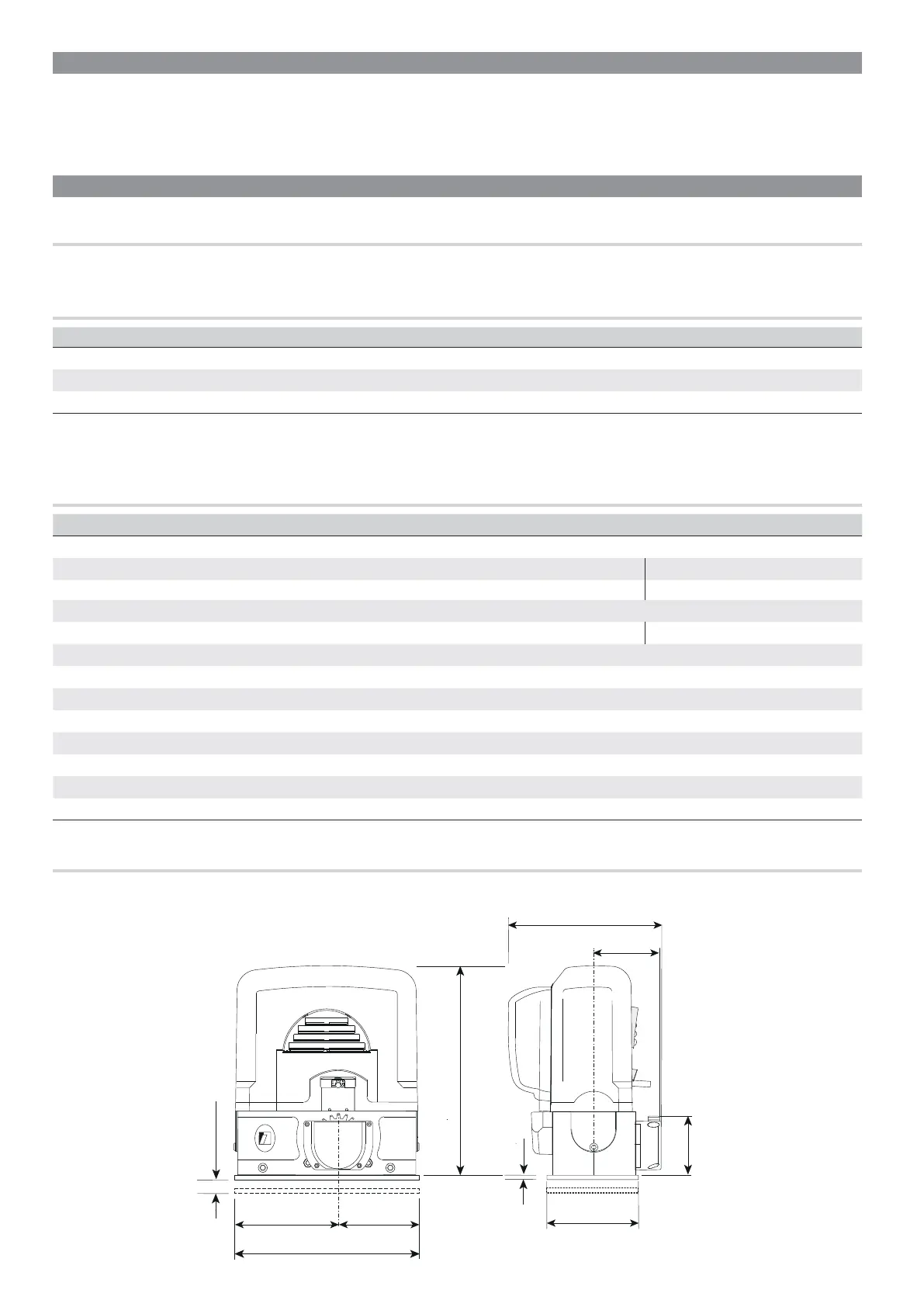

DIMENSIONS
DONNÉES TECHNIQUES
Modèle BK-800 BK-1200 BK-1800 BK-2200 BK-1210 BK-1810 BK-2210
Degré de protection (IP) 44
Alimentation (V - 50/60 Hz) 230 AC 120 AC
Alimentation moteur (V - 50/60 Hz) 230 AC 120 AC
Consommation en mode veille (W) 5
Consommation en mode veille avec module RGP1 (W) 0,5 -
Puissance (W) 520 380 480 580 310 440 500
Poussée (N) 800 850 1150 1500 850 1100 1400
Vitesse d'ouverture (m/min) 10,5
Température de fonctionnement (°C) -20 ÷ +55
Condensateur (μF) 22 25 31,5 35 100 140 160
Classe de l’appareil I
Thermoprotection moteur (°C) 150
Poids (Kg) 21 18 19,5 21 18 19,5 21
LÉGENDE
Ce symbole indique des parties à lire attentivement.
⚠
Ce symbole indique des parties concernant la sécurité.
☞
Ce symbole indique ce qui doit être communiqué à l'utilisateur.
Les dimensions sont exprimées en millimètres, sauf indication contraire.
DESCRIPTION
Automatisme avec carte électronique et fins de course mécaniques pour portails coulissants jusqu'à 2200 kg.
UTILISATION PRÉVUE
L’automatisme a été conçu pour motoriser des portails coulissants à usage collectif ou industriel.
Toute installation et toute utilisation autres que celles qui sont indiquées dans ce manuel sont interdites.
TYPE D’UTILISATION
Modèle BK-800 BK-1200 / 1210 BK-1800 / 1810 BK-2200 / 2210
Longueur standard de référence* partie coulissante (m) 10
Poids maximum partie coulissante (kg) 800 1.200 1.800 2.200
Module pignon 4 4 4 6
*En cas d’application prévoyant une longueur di érente par rapport à la valeur standard, voir les graphiques suivants.
