УСТАНОВКА
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для установки автоматики и дополнительных при-
надлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщи-
ком на месте.
На рисунках показан монтаж левосторонней автоматики.

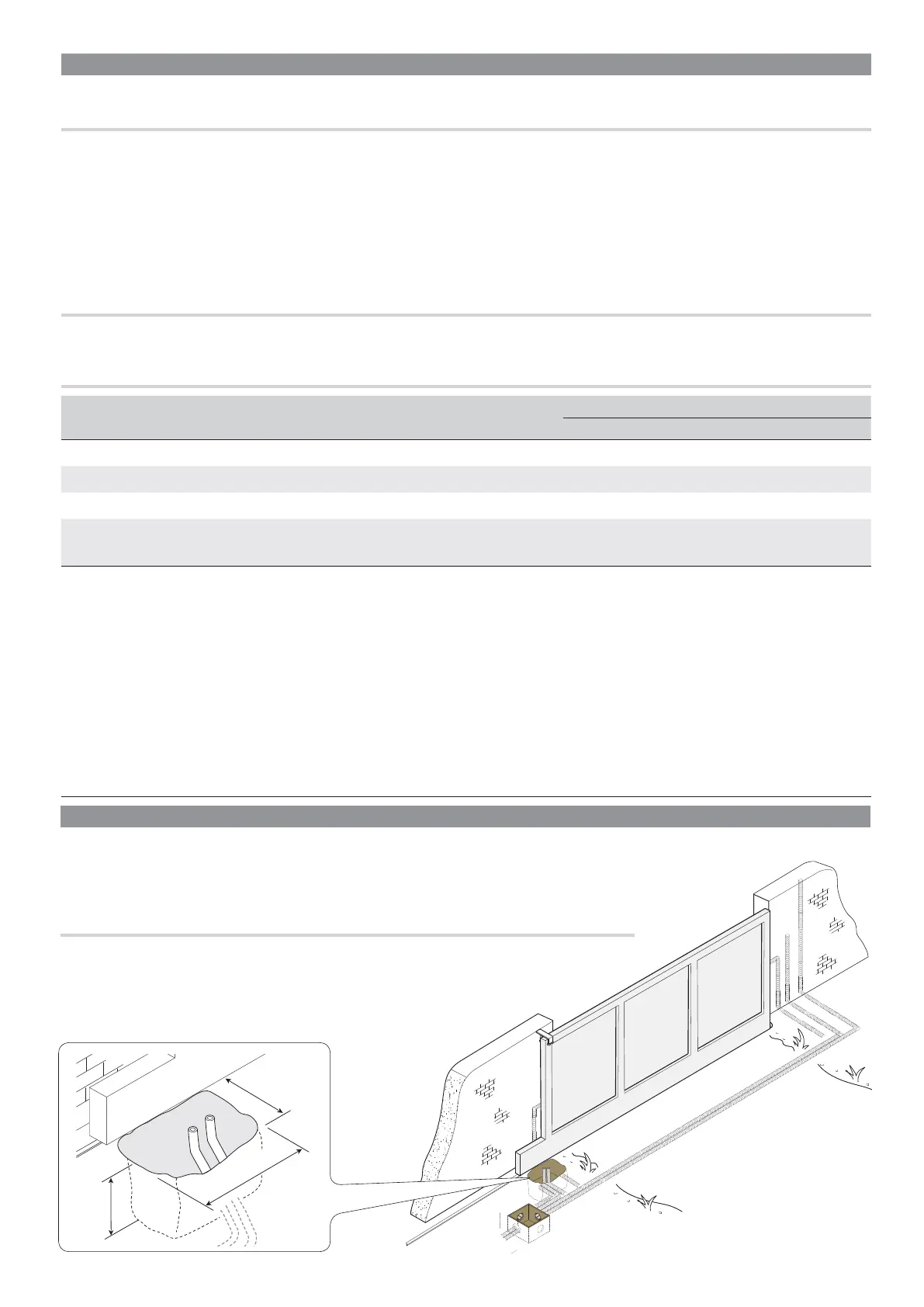

ПРОКЛАДКА ГОФРИРОВАННЫХ ТРУБ
Выполните выемку грунта под опалубку.
Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.
Для подключения привода рекомендуется использовать гофрированную трубу Ø40 мм, а
для аксессуаров — трубы Ø25 мм.
Количество гофрошлангов зависит от варианта автоматической системы и
предусмотренных дополнительных устройств.
ТИП И МИНИМАЛЬНОЕ СЕЧЕНИЕ КАБЕЛЕЙ
Подключение
Длина кабеля
< 20 м 20 < 30 м
Электропитание платы управления, ~230 В (1P+N+PE) 3G x 1,5 мм
2
3G x 2,5 мм
2
Устройства сигнализации 2 x 0,5 мм
2
Устройства управления 2 x 0,5 мм
2
Устройства безопасности (фотоэлементы)
(Передатчики = 2 x 0,5 мм
2
)
(Приемники = 4 x 0,5 мм
2
)
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие 60245 IEC
57 (IEC); в помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для электропитания
устройств напряжением до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-2-1 (CEI).
Для подключения антенны используйте кабель типа RG58 (рекомендуется для расстояний до 5 м).
Для синхронного подключения и CRP используйте кабель типа UTP CAT5 (до 1000 м).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств,
не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм безопасности.
ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ
⚠
Перед началом монтажных работ выполните следующее:
• Проследите за тем, чтобы верхние направляющие скобы с роликами не вызывали трения.
• Проверьте наличие механических упоров для створок в крайних положениях открывания и закрывания.
• Убедитесь в том, что место крепления автоматики защищено от возможных повреждений, а монтажная поверхность обладает достаточной проч-
ностью.
• Для подключения сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между контактами не менее 3 мм,
обеспечивающий защиту от перенапряжения III степени.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
ИНСТРУМЕНТЫ И МАТЕРИАЛЫ
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произве-
сти установку системы в полном соответствии с действующими нормами безопасности.
