CAME BPT TA/350 - Branchements Électriques

NC
NA
C
1
2
U1
L
N
TH350
NC
NA
C
1
2
L
N
TH350
U2
M
E
F
G
1
2
NA NC
1
2
Page 9 - Manuel FB00942-FR - vers. 1 - 11/2017 - © CAME S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

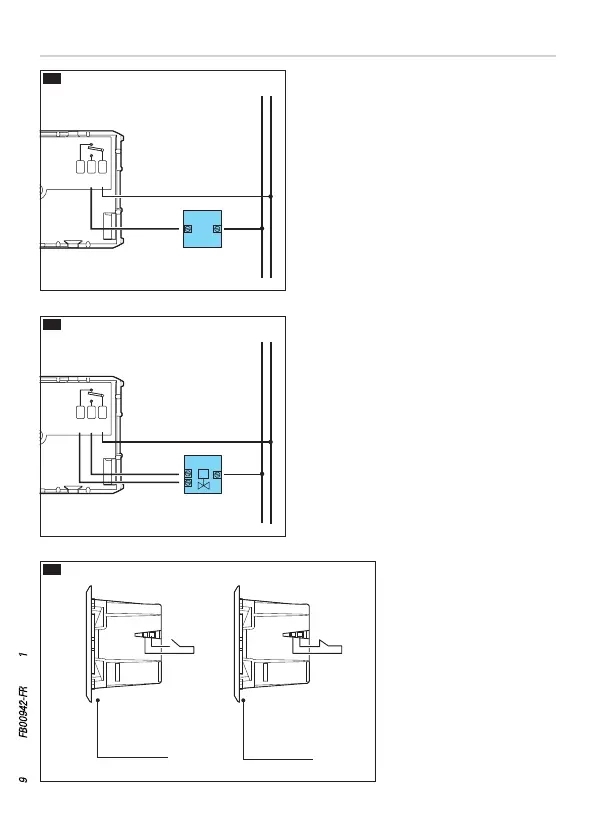

Les connexions doivent être eectuées en
fonction du type d'équipement commandé
par le thermostat programmable.
LÉGENDE
Conducteurs d'alimentation réseau
N = neutre
L = phase
Contacts du relais
C = commun
NO = contact normalement ouvert
NF = contact normalement fermé
Charges
U1 = brûleur, pompe de circulation, élec
-
trovanne, etc.
U2 = vanne motorisée
Entrées pour commande à distance
1 entrée
2 entrée
REMARQUE. Pour la connexion, consulter
la documentation technique du dispositif
à commander.
Branchements électriques
Connexion
pour activation
à distance
Connexion
pour contact
magnétique
