CAME BPT TA/350 - Collegamenti Elettrici

NC
NA
C
1
2
U1
L
N
TH350
NC
NA
C
1
2
L
N
TH350
U2
M
E
F
G
1
2
NA NC
1
2
Pag. 9 - Manuale FB00942-IT - ver. 1 - 11/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

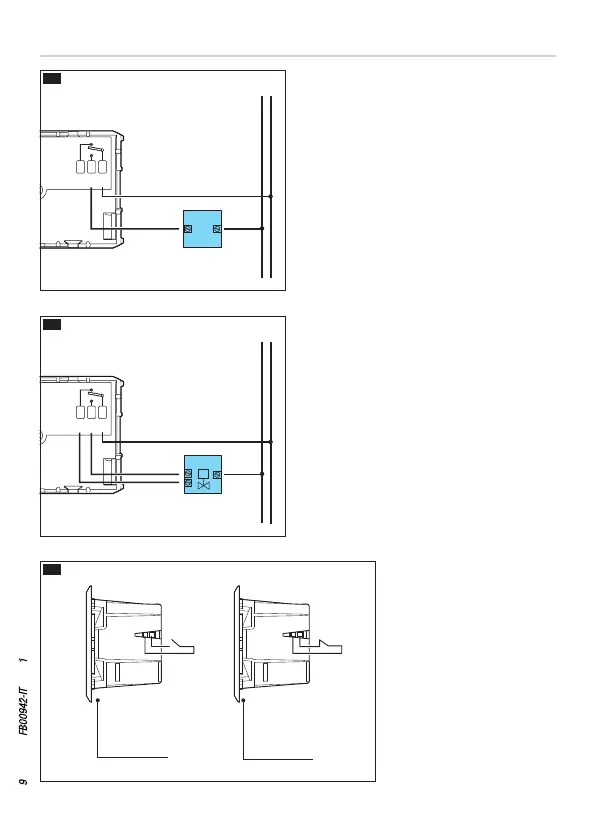

I collegamenti vanno eettuati in funzione
del tipo di apparecchiatura comandata dal
cronotermostato.
LEGENDA
Conduttori di alimentazione da rete
N = neutro
L = fase
Contatti del relé
C = comune
NA = contatto normalmente aperto
NC = contatto normalmente chiuso
Carichi
U1 = bruciatore, pompa di circolazione,
elettrovalvola, ecc.
U2 = valvola motorizzata
Ingressi per comando remoto
1 ingresso
2 ingresso
NOTA. Per il collegamento fare riferimento
alla documentazione tecnica del dispositivo
da comandare.
Collegamenti elettrici
Collegamento
per attivazione
da remoto
Collegamento
per contatto
magnetico
