NC
NA
C
1
2
U1
L
N
TH350
NC
NA
C
1
2
L
N
TH350
U2
M
E
F
G
1
2
NA NC
1
2
S. 9 - Anleitung FB00942-DE - Ver. 1 - 11/2017 - © CAME S.p.A. - Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden.
Die Anschlussweise hängt von den vom
programmierbaren Thermostat gesteuerten
Geräten ab.
ZEICHENERKLÄRUNG
Netzstromleiter
N = Neutralleiter
L = Leiter
Relaiskontakte
C = allgemeiner
NO = normalerweise oener Kontakt
NC = normalerweise geschlossener Kontakt
Stromverbraucher
U1 = Brenner, Umwälzpumpe, Magnet
-
ventil, usw.
U2 = motorisiertes Ventil
Eingangskontakte für Fernsteuerung
1. Eingang
2. Eingang
HINWEIS. Beim Anschließen die Anleitungen
des zu steuernden Geräts beachten.

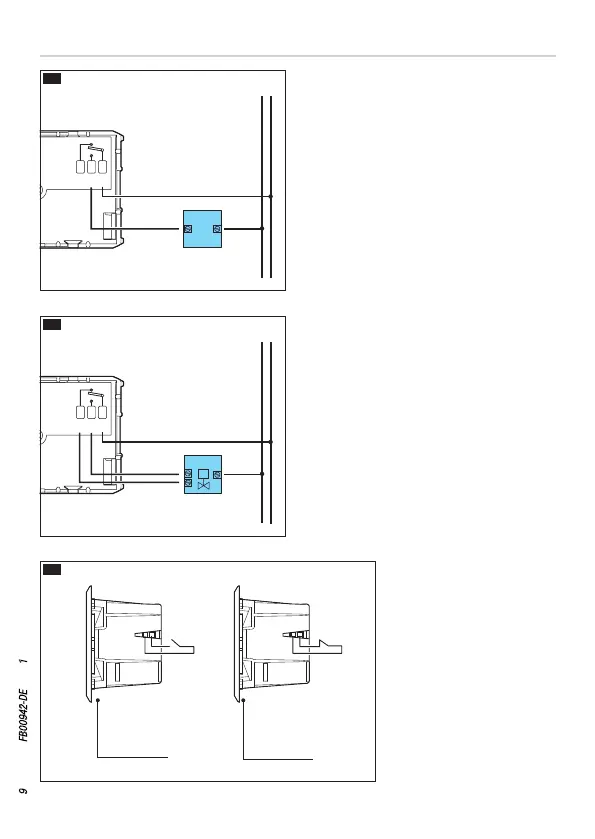

Elektrische Anschlüsse
Anschluss
Fernsteuerung
Anschluss
Magnetkontakt
