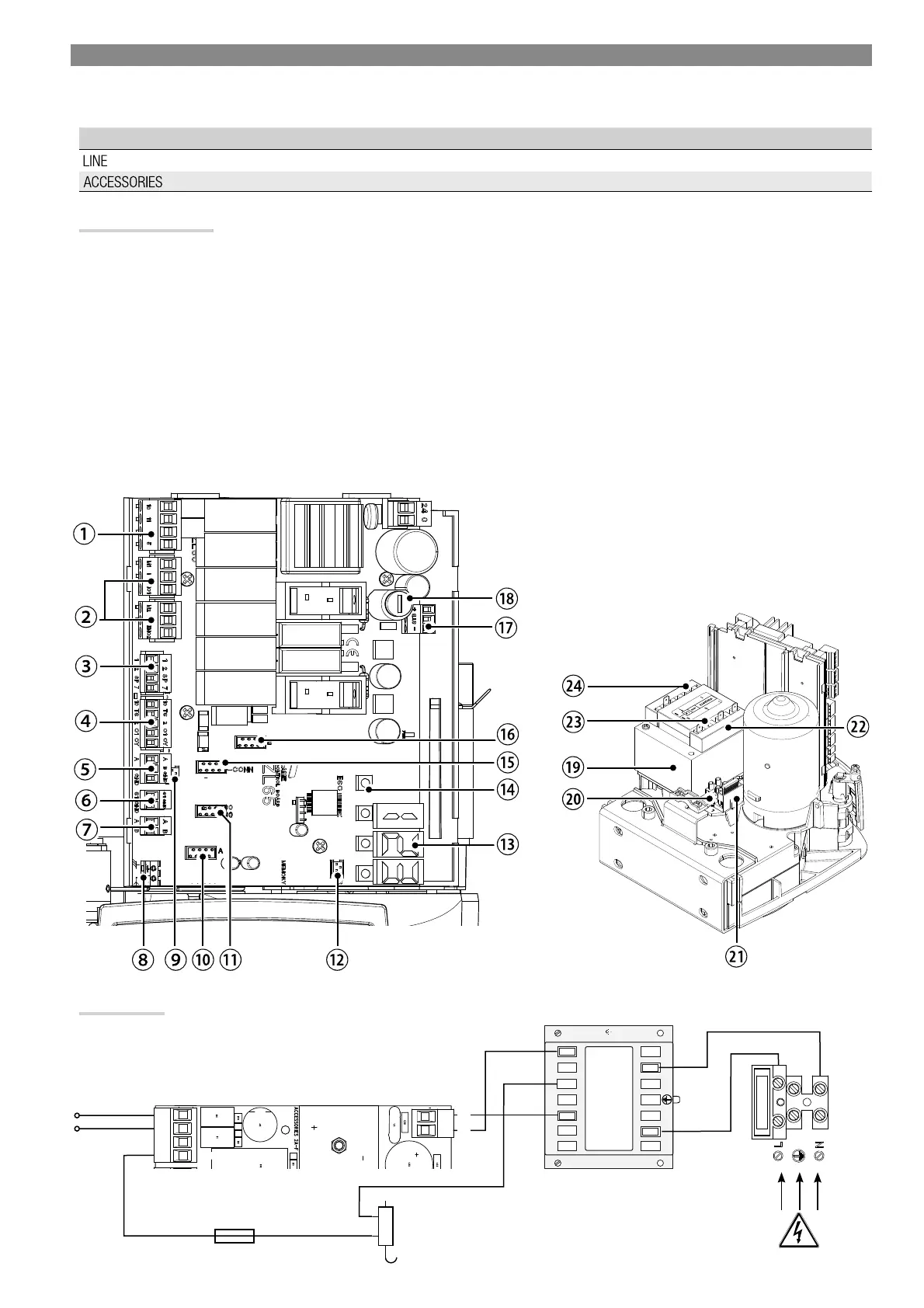

Descrizione delle parti
1. Morsettiera per dispositivi di segnalazione
2. Morsettiere per motoriduttori con encoder
3. Morsettiera per dispositivi di comando
4. Morsettiera per dispositivi di sicurezza
5. Morsettiera per collegamento CRP
6. Morsettiera per selettore a tastiera
7. Morsettiera per dispositivi a transponder
8. Morsettiera per antenna
9. Connettore per modulo CONNECT GW
10. Connettore per scheda AF
11. Connettore per scheda R700/R800
12. Connettore per scheda Memory Roll
13. Display
14. Pulsanti di programmazione
15. Connettore per scheda RIO-CONN
16. Connettore per scheda RSE
17. Morsettiera per modulo RGP1
18. Fusibile accessori
19. Trasformatore
20. Morsettiera di alimentazione
21. Fusibile di linea
22. Alloggiamento per modulo CONNECT GW
23. Alloggiamento per modulo RGP1
24. Alloggiamento per scheda RLB
COLLEGAMENTI ELETTRICI E PROGRAMMAZIONE
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Tutte le connessioni sono protette da fusibili rapidi.
FUSIBILI ZL65
- Linea 2 A-F = 230 V
- Accessori
2 A-F
230 V AC - 50/60 Hz
Uscita alimentazione accessori
24 V AC/DC - max 25 W
Ingresso alimentazione scheda
elettronica 24 V AC/DC
Fusibile 3,15 A
Collegamento elettroserratura a 12 V AC - max 15 W.
Collegare un fusibile (non fornito) e selezionare 2
dalla funzione F 10.
Alimentazione
Trasformatore
