СООБЩЕНИЯ ОБ ОШИБКАХ
Сообщения об ошибках отображаются на дисплее.
E 1 Калибровка движения прервана из-за нажатия кнопки "СТОП"
E 2 Калибровка движения незавершена
E 3 Энкодер неисправен
E 4 Ошибка самодиагностики
E 7 Недостаточное время работы
E 9 Препятствие при закрывании
E 10 Препятствие при открывании
E 11 Максимальное количество обнаруженных препятствий
E 14 Ошибка последовательного подключения
E 17 Ошибка беспроводной системы
E 18 Не была выполнена настройка беспроводной системы

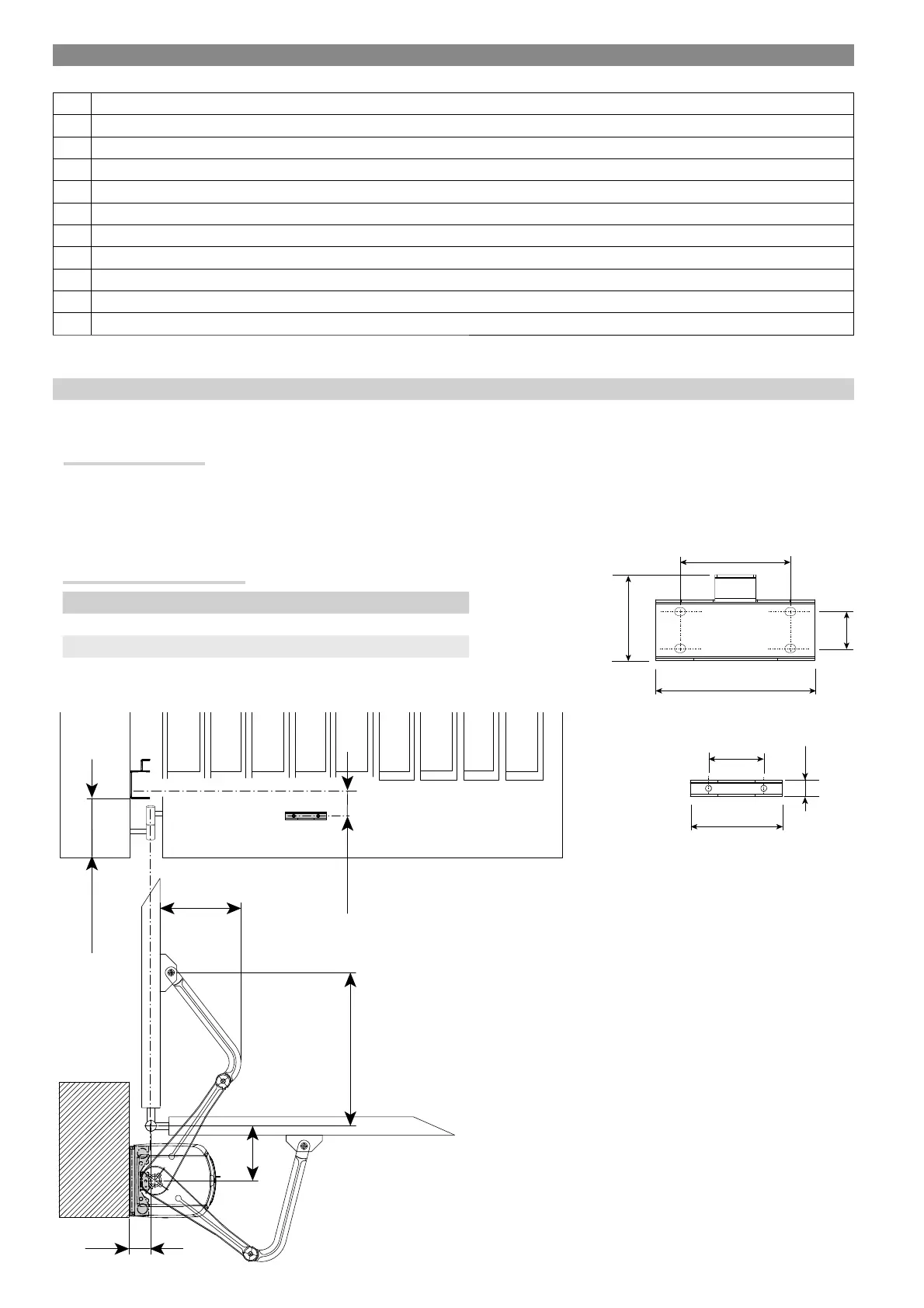

МОНТАЖ ПРИВОДА С ОТКРЫВАНИЕМ НАРУЖУ
Ниже приведены только те работы, которые отличаются от стандартной процедуры монтажа:
Монтаж кронштейнов
Определите место крепления переднего кронштейна и рассчитайте место крепления заднего кронштейна, соблюдая расстояния,
указанные на рисунке и в таблице.
Установочные размеры (мм)
Угол открывания створки (°) A С (МАКС.) B
90° 150 60 420
110° 150 60 380
