Blu
Bianco
CA
M
E
ACCESS CONTROL
Nero
Rosso
10 11 E 5
M1 N1 ENC1
M2 N2 ENC2
1 2 3P 7
10 TS 2 CX CY
A B GND
S1 GND
A B
Pag.
12 - Codice manuale:
FA00095-IT - ver.
4 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

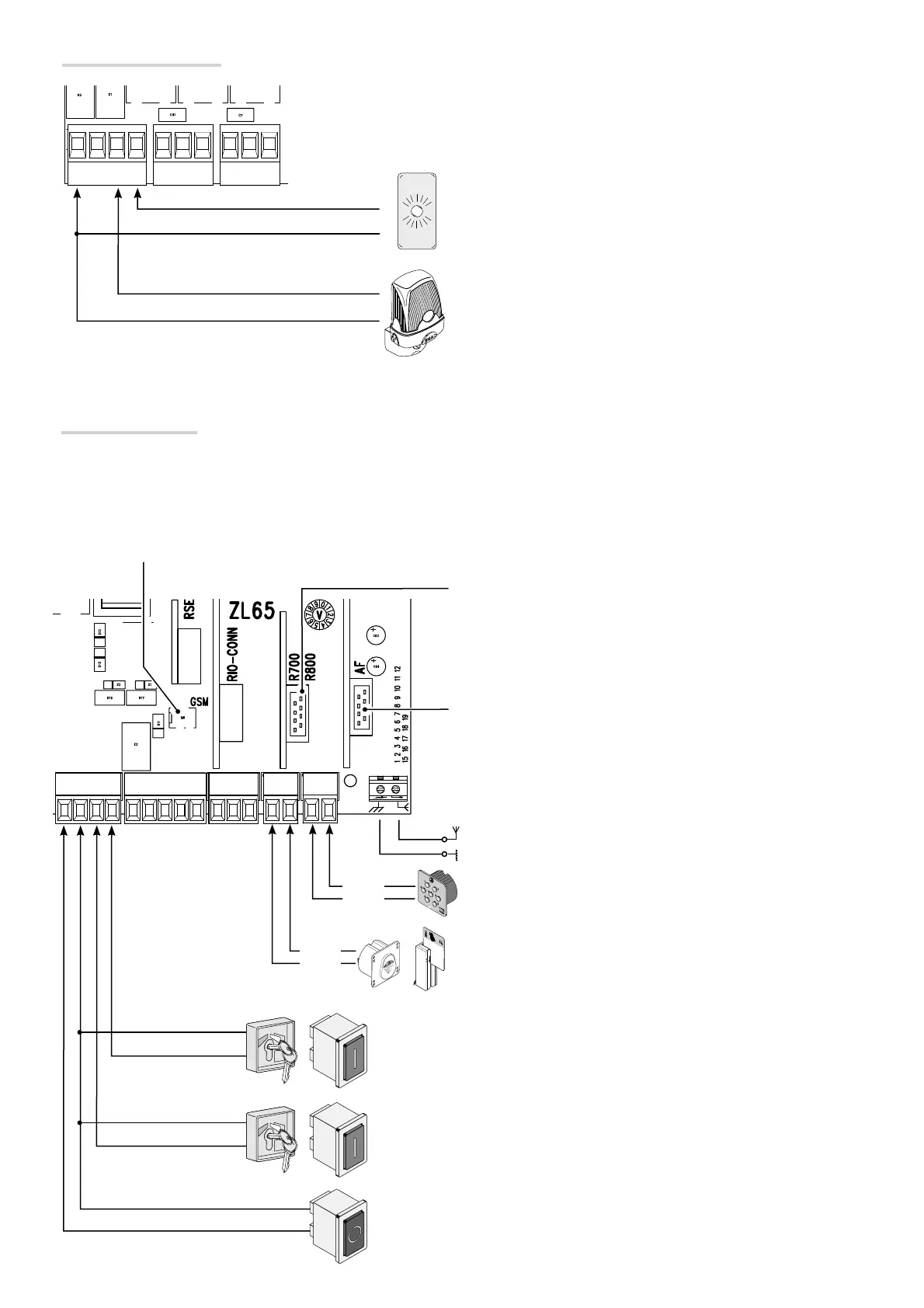

Selettore a tastiera.
Antenna con cavo RG58 per il comando a distanza.
Funzione APERTURA PARZIALE o PEDONALE da dispositivo di comando (contatto NO).
Vedi funzione F 8.
Connettore per scheda AF (AF868 o AF43S) per il comando a distanza.
Pulsante di STOP (contatto NC). Permette l’arresto del cancello con l’esclusione della
chiusura automatica. Per riprendere il movimento premere il pulsante di comando o
un altro dispositivo di comando. Vedi funzione F 1.
Funzione APRE-CHIUDE-INVERSIONE (passo-passo) da dispositivo di comando
(contatto NO). In alternativa, dalla programmazione delle funzioni è possibile attivare il
comando APRE-STOP-CHIUDE-STOP (sequenziale). Vedi funzione F 7.
Connettore per scheda R700 (per l'utilizzo del transponder o del lettore
tessere) o per scheda R800 (per l'utilizzo del selettore a tastiera).
Transponder o lettore tessere.
Connettore per modulo CONNECT GW.
CONNECT GW non funziona se viene
collegato il modulo RGP1 o la scheda RSE.
Dispositivi di comando
ATTENZIONE! Prima di inserire una qualsiasi scheda a innesto (es.: AF, R800) è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA e, se
presenti, scollegare le batterie.
Uscita collegamento lampeggiatore o lampada ciclo.
(Portata contatto: 24 V AC/DC - 25 W max). Vedi funzione F 18.
Uscita segnalazione cancello aperto.
(Portata contatto 24 V AC/DC - 3 W max). Vedi funzione F 10.
Dispositivi di segnalazione
