CAME FAST 70

M1 N1 ENC1
M2 N2 ENC2
FA7024CBFA7024
FA7024FA7024CB
M1 N1 ENC1
M2 N2 ENC2
M1 N1 ENC1
M2 N2 ENC2
M1 N1 ENC1
M2 N2 ENC2
M N E
M N E
Pag.
13
13 - Codice manuale:
FA00095-IT
FA00095-IT - ver.
4
4 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

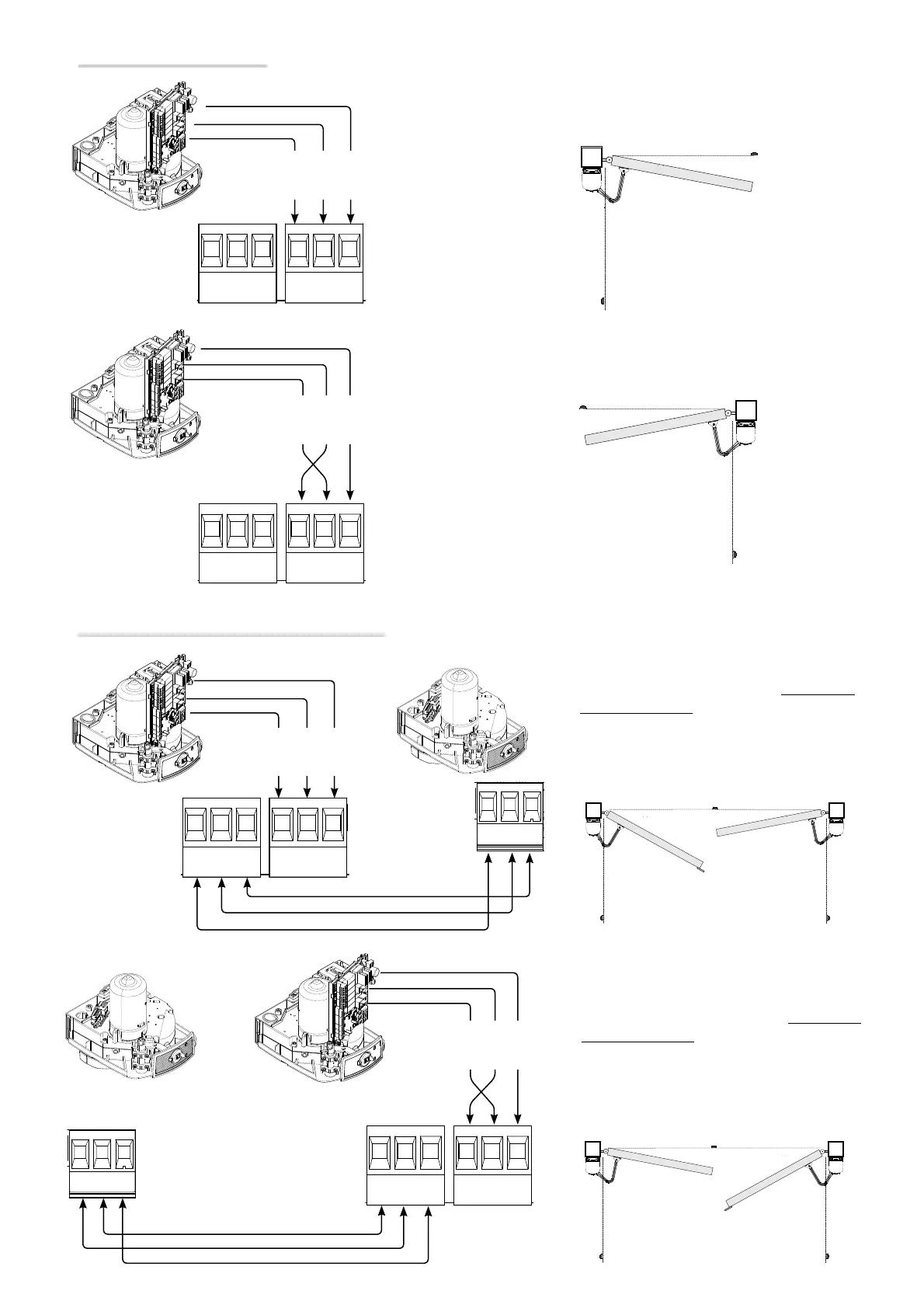

Collegamento dell’automazione
Collegamento dell’automazione e del motoriduttore
Collegamenti elettrici:
automazione installata a destra (vista interna).
Collegamenti elettrici:
automazione installata a sinistra (vista interna).
(Predisposizione di default)
Collegamenti elettrici:
automazione installata a sinistra e motoriduttore
installato a destra (vista interna) con automazione
ritardata in chiusura.
(Predisposizione di default)
Collegamenti elettrici:
automazione installata a destra e motoriduttore
installato a sinistra (vista interna) con automazione
ritardata in chiusura.
MARRONE
NERO
BLU
MARRONE
NERO
BLU
MARRONE
NERO
BLU
MARRONE
NERO
BLU
