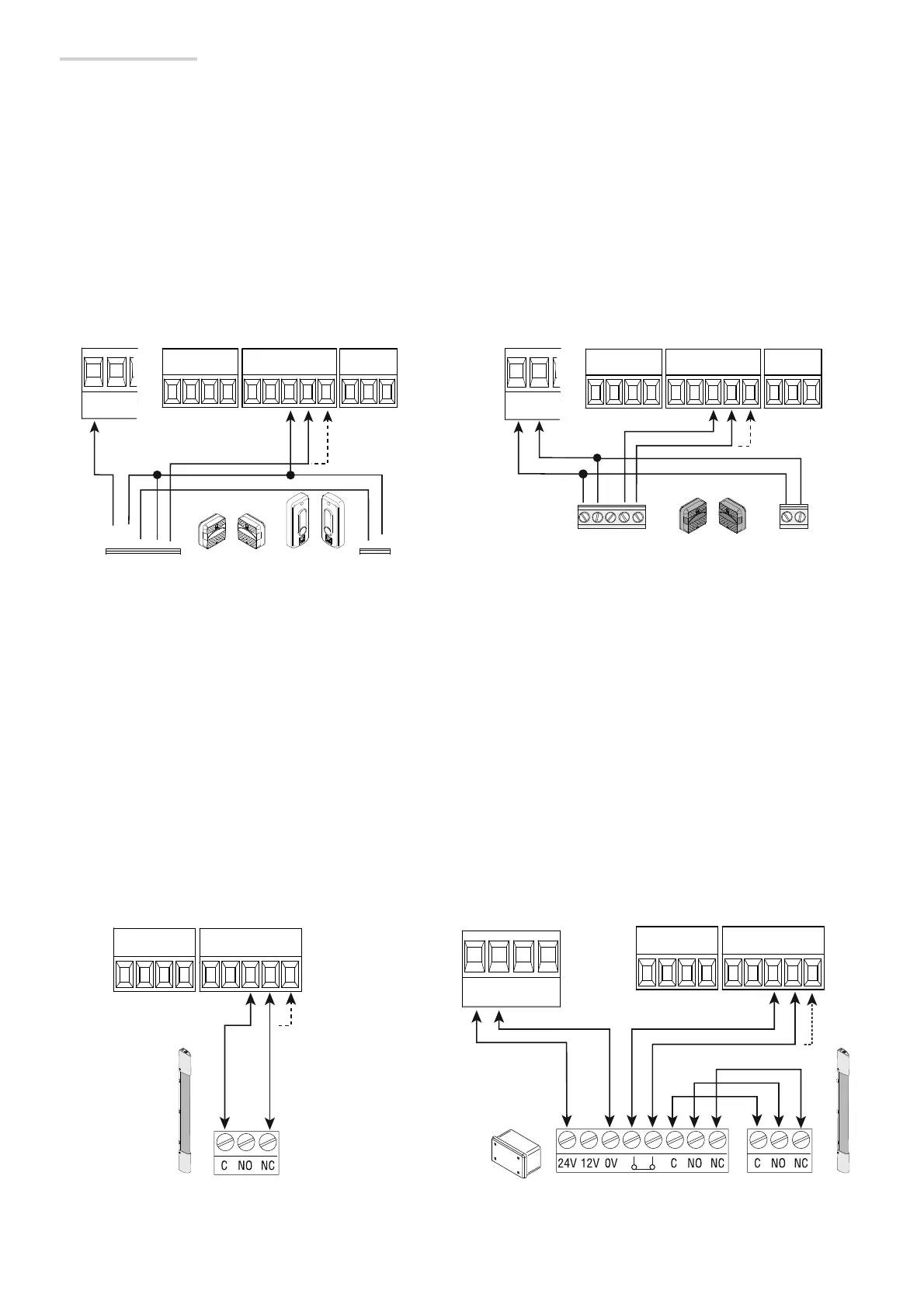

DFW con scheda DFI per il controllo dei
collegamenti
Bordi sensibili
Confi gurare il contatto CX o CY (NC), ingresso per dispositivi di sicurezza tipo bordi sensibili, conformi alla normativa EN 12978.
Vedi funzioni ingresso CX (Funzione F2) o CY (Funzione F3) in:
- C7 riapertura durante la chiusura. In fase di chiusura del cancello, l’apertura del contatto provoca l’inversione del movimento fi no alla completa
apertura;
- C8 richiusura durante l’apertura. In fase di apertura del cancello, l’apertura del contatto provoca l’inversione del movimento fi no alla completa
chiusura.
Se non vengono utilizzati i contatti CX e CY vanno disattivati in programmazione.
Dispositivi di sicurezza
Fotocellule
Confi gurare il contatto CX o CY (NC), ingresso per dispositivi di sicurezza tipo fotocellule, conformi alla normativa EN 12978.
Vedi funzioni ingresso CX (Funzione F2) o CY (Funzione F3) in:
- C1 riapertura durante la chiusura. In fase di chiusura del cancello, l’apertura del contatto provoca l’inversione del movimento fi no alla completa
apertura;
- C2 richiusura durante l’apertura. In fase di apertura del cancello, l’apertura del contatto provoca l’inversione del movimento fi no alla completa
chiusura;
- C3 stop parziale. Arresto del cancello, se in movimento, con conseguente predisposizione alla chiusura automatica (se la funzione di chiusura
automatica è stata inserita);
- C4 attesa ostacolo. Arresto del cancello, se in movimento, con conseguente ripresa del movimento dopo la rimozione dell’ostacolo.
Se non vengono utilizzati i contatti CX e CY vanno disattivati in programmazione.
