MESSAGGI DI ERRORE
 I messaggi di errore sono indicati sul display.
E 1 La taratura della corsa è stata interrotta dall’attivazione del pulsante di STOP
E 2 Taratura della corsa incompleta
E 3 Encoder rotto
E 4 Errore test servizi
E 7 Tempo lavoro insu ciente
E 9 Ostacolo in chiusura
E 10 Ostacolo in apertura
E 11 Numero massimo di ostacoli rilevati
E 14 Errore di comunicazione seriale
E 17 Errore del sistema wireless
E 18 Il sistema wireless non è stato confi gurato
INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO
Di seguito, le uniche operazioni che variano rispetto all’installazione standard:
Fissaggio delle staffe

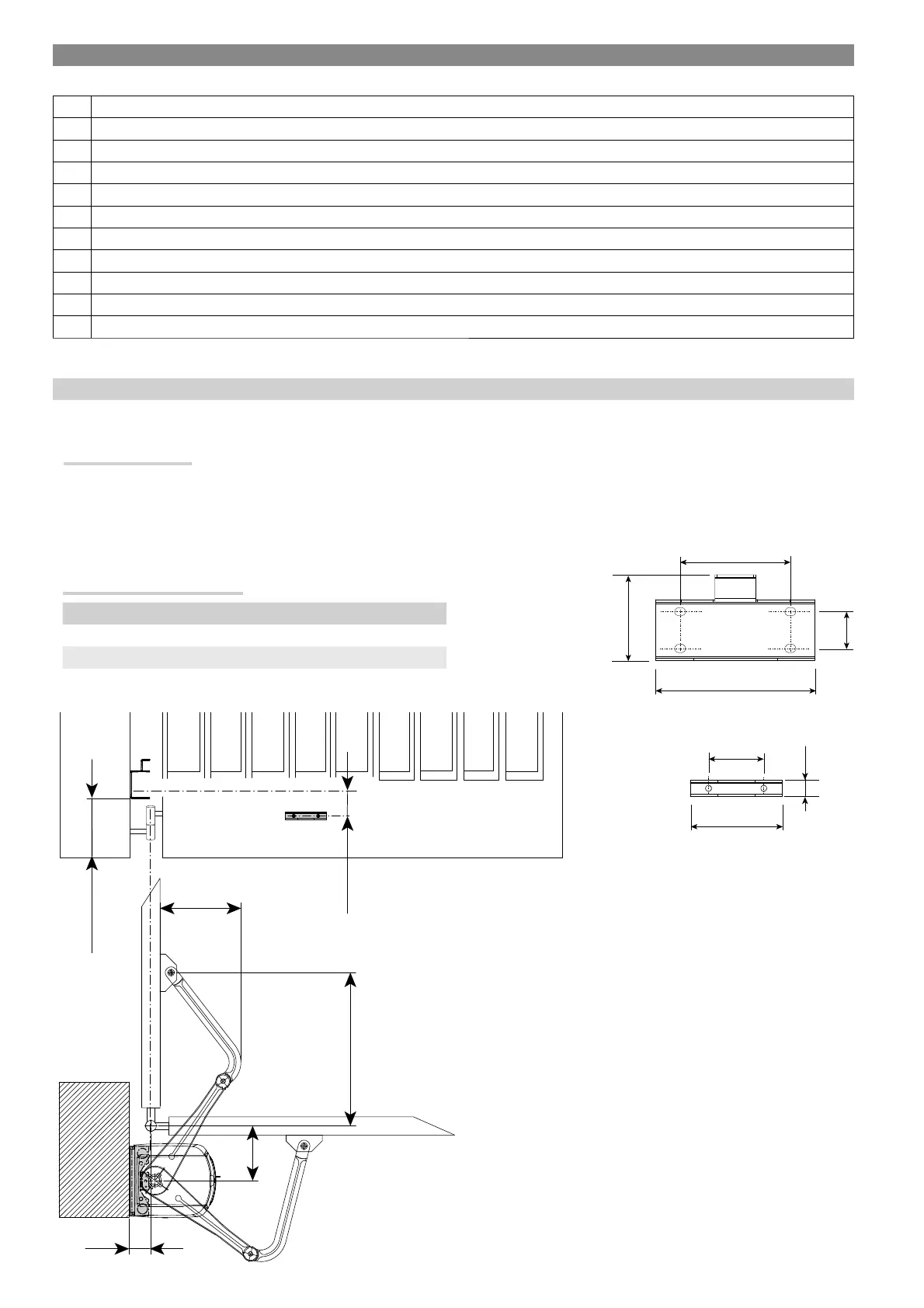

Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro, rispettando le quote riportate nel disegno
e nella tabella.
Dimensioni applicazione (mm)
Apertura anta (°) A C MAX B
90° 150 60 420
110° 150 60 380

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
