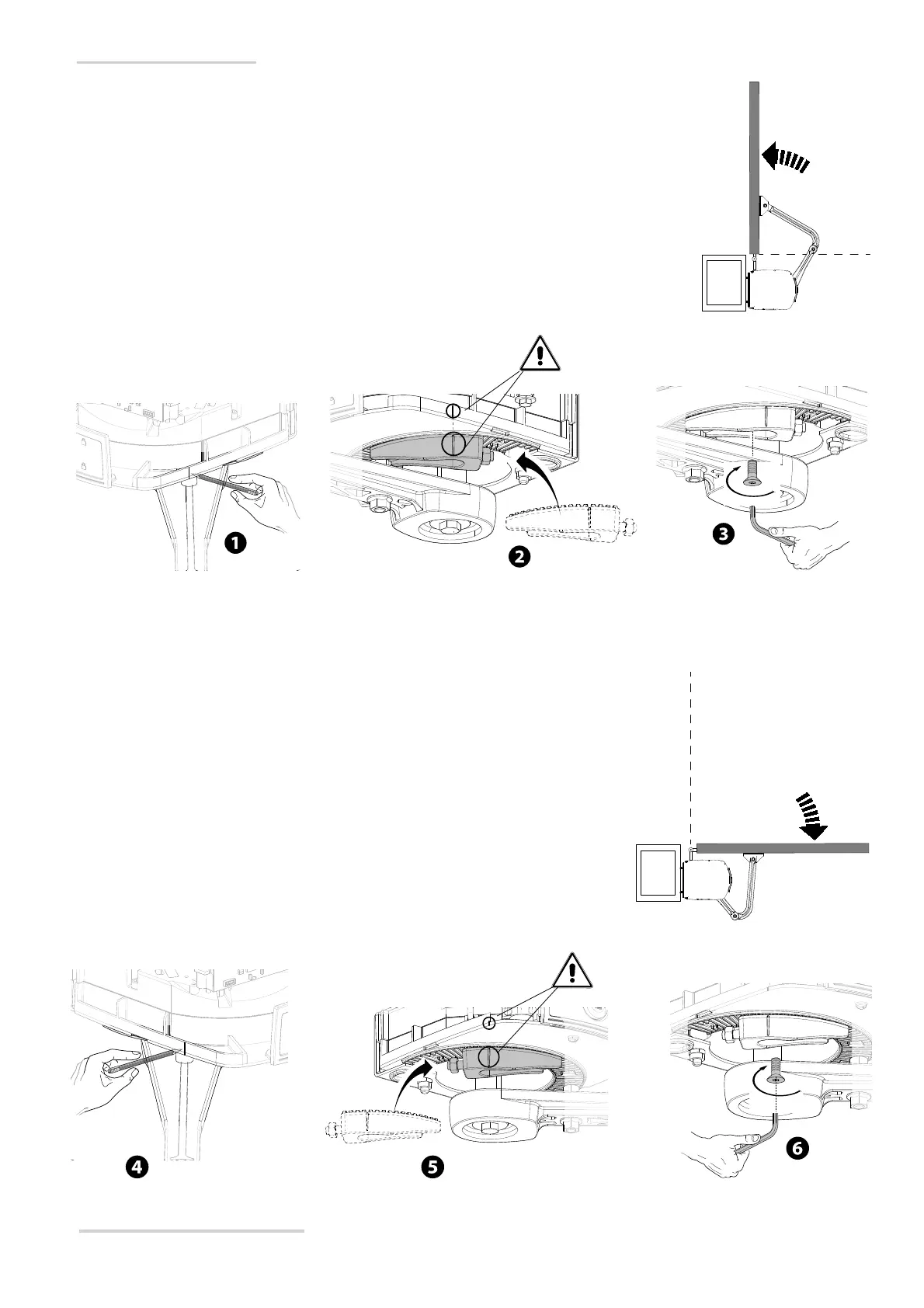

Fissaggio dei fermi meccanici
Sbloccare il motoriduttore.
In apertura.
Aprire completamente l’anta. Fare un segno sulla cassa in corrispondenza del centro del braccio ().
Chiudere manualmente l’anta. Posizionare il fermo meccanico sotto la cassa. Il segno sulla cassa deve
corrispondere alla scanalatura sul fermo come illustrato
().
Fissare il fermo con la vite ().
In chiusura.
Chiudere l’anta. Fare un segno sulla cassa in corrispondenza del centro del braccio ().
Aprire manualmente l’anta. Posizionare il secondo fermo meccanico accostandolo dal lato opposto del
braccio.
Il segno sulla cassa deve corrispondere alla scanalatura sul fermo ().
Fissare il fermo con la vite ().
Determinazione dei punti di finecorsa
Fare riferimento al capitolo per l’apertura verso l’interno.
