173
94
40
120
100
60
18
A
B
120 min
C MAX
47,5
310 max
200 min
Pag.
6 - Codice manuale:
FA00095-IT - ver.
4 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
INSTALLAZIONE
⚠

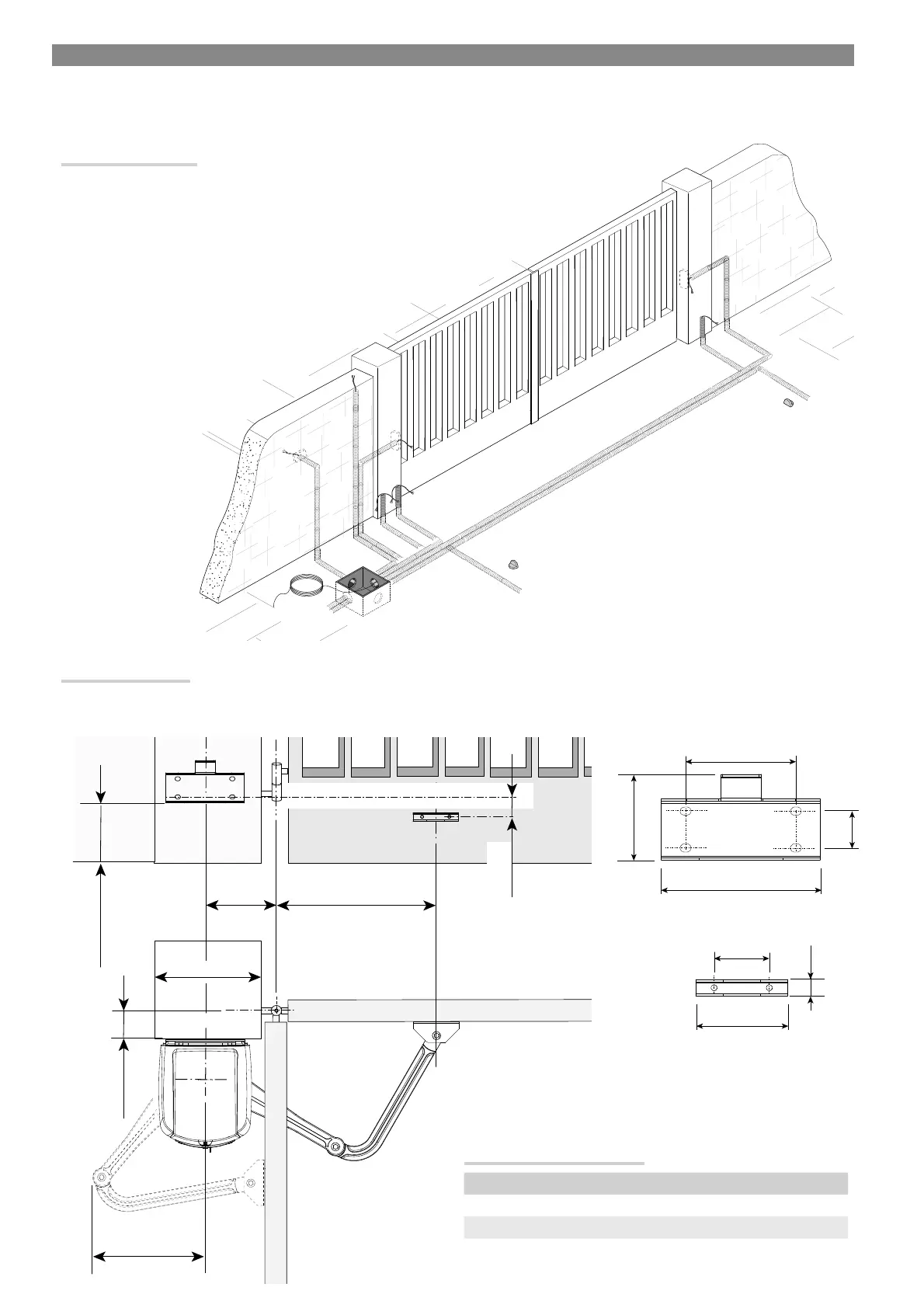

Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio del motoriduttore e degli accessori varia a seconda degli
ingombri. Spetta all’installatore scegliere la soluzione più adatta.
I disegni si riferiscono all’automazione installata a sinistra. L’installazione del motoriduttore a destra è simmetrica.
Posa dei tubi corrugati
Predisporre i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
È necessario predisporre 2 tubi corrugati dove viene installata l’automazione.
Fissaggio delle staffe
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro, rispettando le quote riportate nel disegno
e nella tabella.
Dimensioni applicazione (mm)
Apertura anta (°) A C MAX B
90° 140 0 ÷ 200 420
90° 160÷180 200 380
110° 200÷220 0 ÷ 50 400
