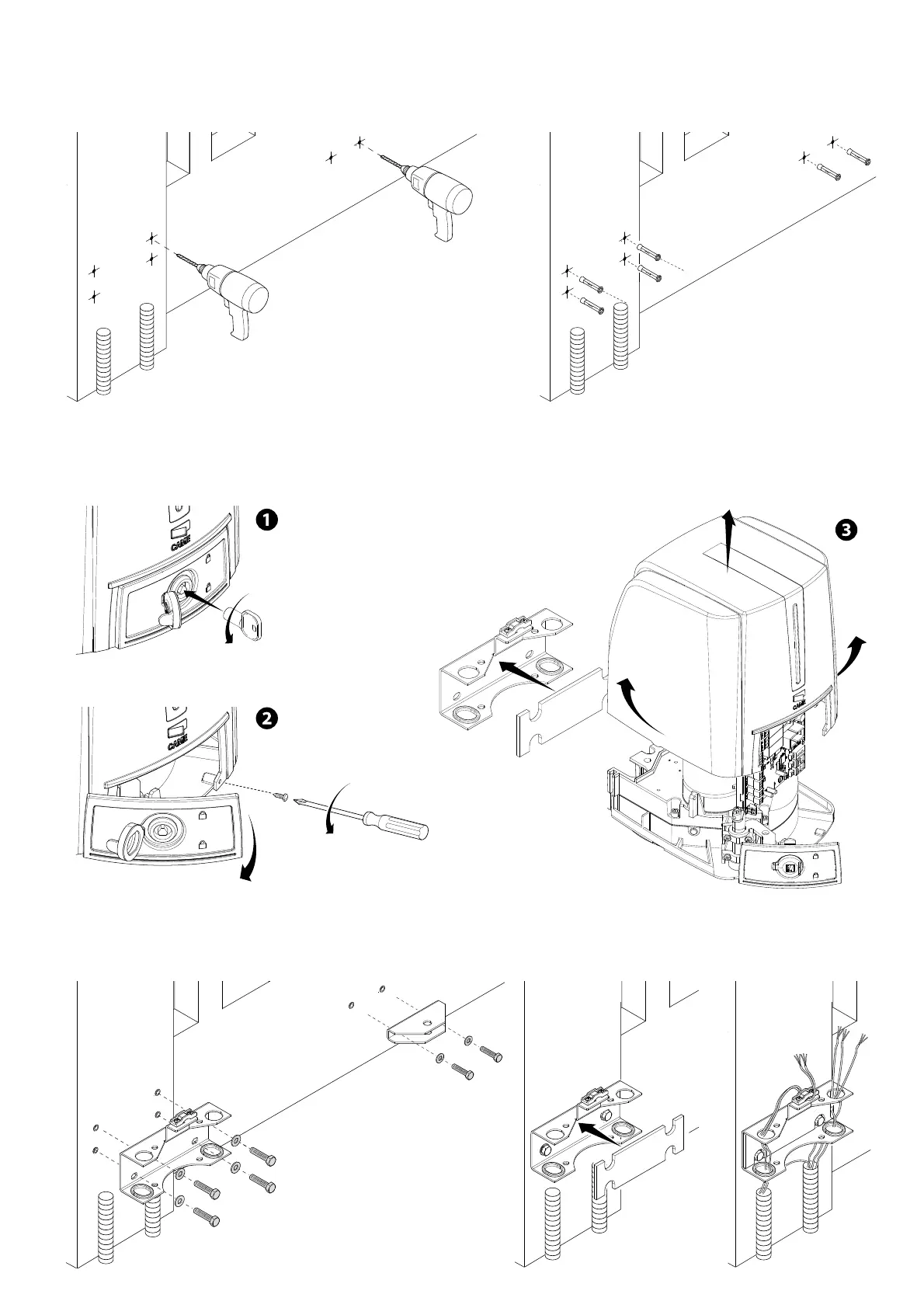

Segnare i punti di fissaggio della staffa pilastro e della staffa cancello. Le misure di interasse dei fori delle staffe sono indicate nel paragrafo
dimensioni.
Forare i punti di fissaggio, inserire i tasselli o utilizzare degli inserti adeguati per la tenuta delle staffe.
I disegni sono indicativi, spetta all’installatore scegliere la soluzione più adatta a seconda del tipo e spessore dell’anta.
Prima di installare l’automazione, rimuovere il coperchio nel seguente modo:.
- aprire il tappo di protezione del sportello di sblocco, inserire la chiave trilobata nella serratura e girarla in senso antiorario ().
- aprire lo sportello e svitare la vite che fissa il coperchio al motoriduttore ().
- sollevare il coperchio tirando leggermente ai lati e sfilare la staffa pilastro dal motoriduttore ().
Fissare le staffe con viti adeguate.
Inserire lo spessore in gomma nella staffa pilastro.
Predisporre i cavi elettrici necessari ai collegamenti passandoli attraverso i passacavi e bloccandoli al cavallotto della staffa pilastro.
