CAME FAST 70

UNI 6593
Ø 14
UNI 5739
M10x14
Ø 12
UNI 6593
Ø 6
UNI 5739
M6x10
Pag.
8
8 - Codice manuale:
FA00095-IT
FA00095-IT - ver.
4
4 - 08/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

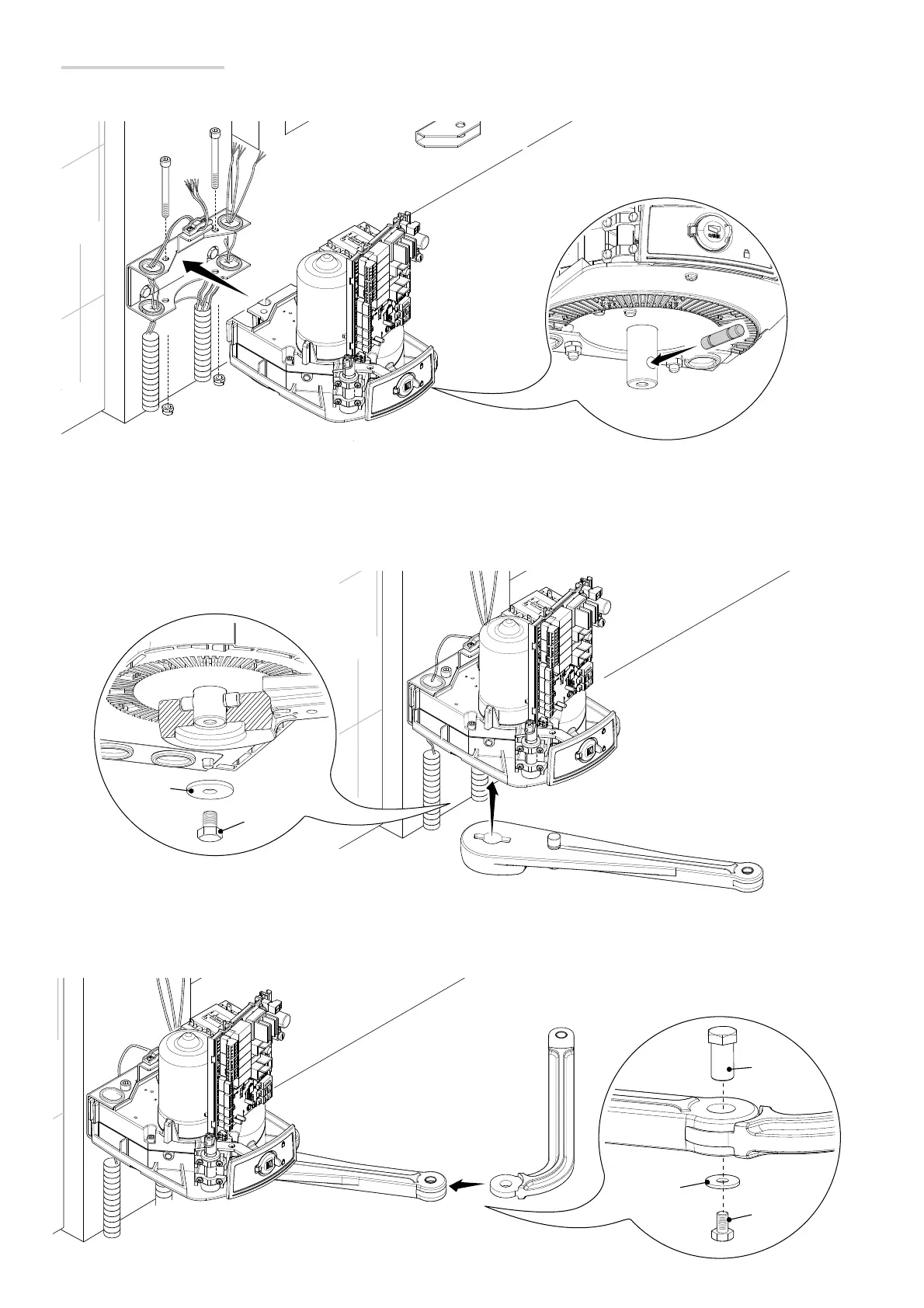

Fissaggio dell’automazione
Inserire il motoriduttore nella staffa pilastro e fissarlo con le viti e i dadi.
Inserire la spina nel foro dell’albero motoriduttore.
Fissare il braccio di trasmissione all’albero con la rondella per albero lento e la vite.
Fissare il braccio condotto al braccio di trasmissione con il perno, la vite e la rondella.
