A = Зона движения ворот с номинальной скоростью
B* = Участок движения с замедленной скоростью
C = Зона действия энкодера с изменением направления движения ворот
D = Зона действия энкодера с остановкой движения ворот
E = Начальная точка замедления при открывании М1
F = Начальная точка замедления при закрывании М1
G = Начальная точка замедления при открывании М2
H = Начальная точка замедления при закрывании М2
I** = Точка конечной фазы замедления привода М1 при закрывании
L** = Точка конечной фазы замедления привода М2 при закрывании
M** = Точка конечной фазы замедления привода М1 при открывании
M** = Точка конечной фазы замедления привода М2 при открывании
O = Конечные положения створок
* Минимум 600 мм от конечного положения.
** Установите процент для точки конечной фазы замедления с помощью функции «F39» - «F40» для первого привода (M1) и «F43» -
«F44» для второго привода (M2) так, чтобы расстояние до механического упора было меньше 50 мм.
Карта памяти
Карта памяти необходима для запоминания данных о пользователях и настройках системы, а также их последующего использования на
другой системе с помощью другой платы управления.
После сохранения данных рекомендуется вытащить карту памяти.

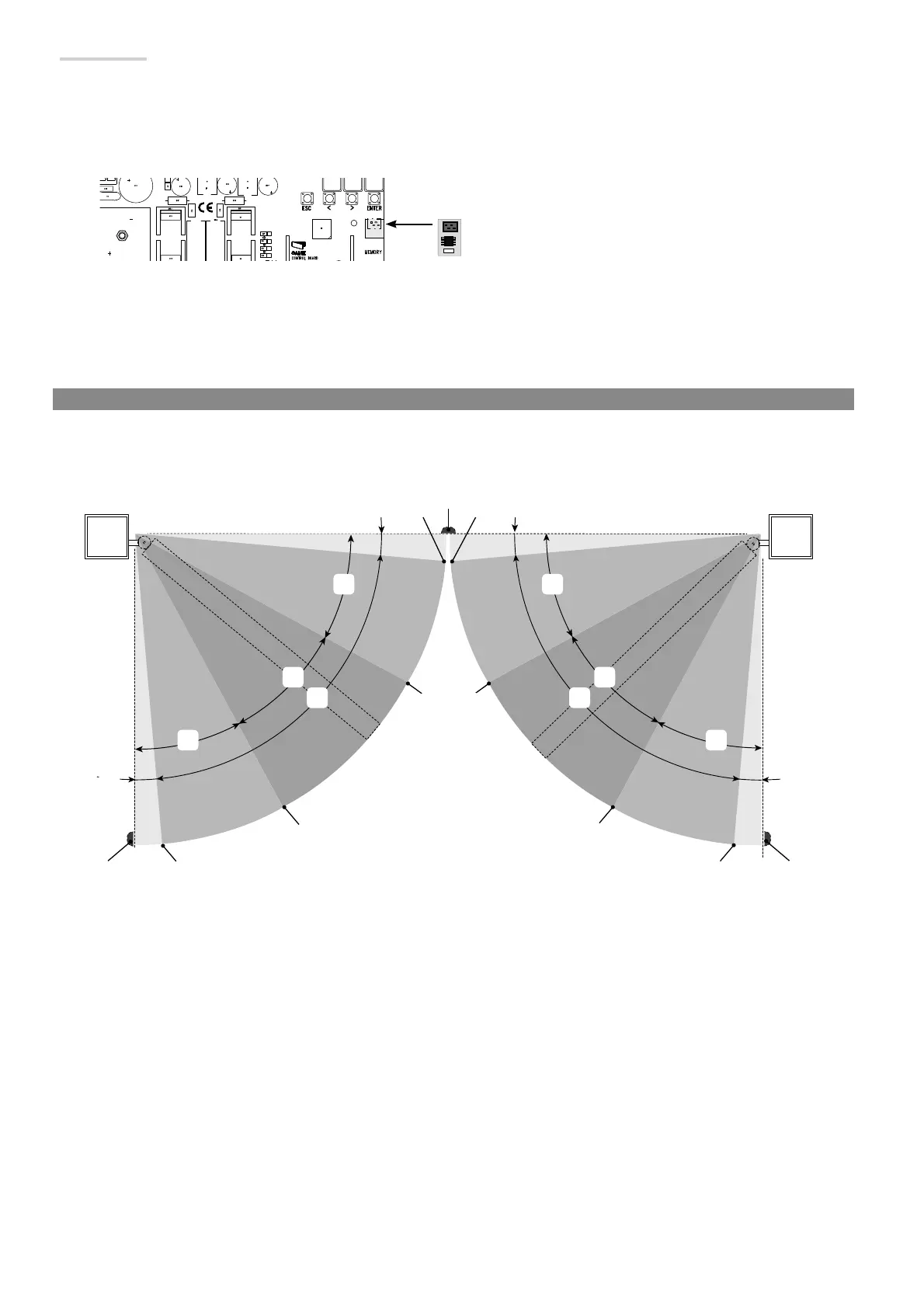

ИЛЛЮСТРАЦИЯ УЧАСТКОВ И ТОЧЕК НАЧАЛА ЗАМЕДЛЕНИЯ И ОСТАНОВКИ СТВОРОК
Во всех зонах движения и замедления толкающее усилие створки соответствует требованиям стандартов EN 12445 и EN 12453.
Карта памяти
