CAME FAST 70 User Manual

M2M1
M2M1
2 a
i
---
o p 2
o p i
Page
21
21 - Code manuel :
FA00095-FR
FA00095-FR - vers.
4 - 08/2017 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis

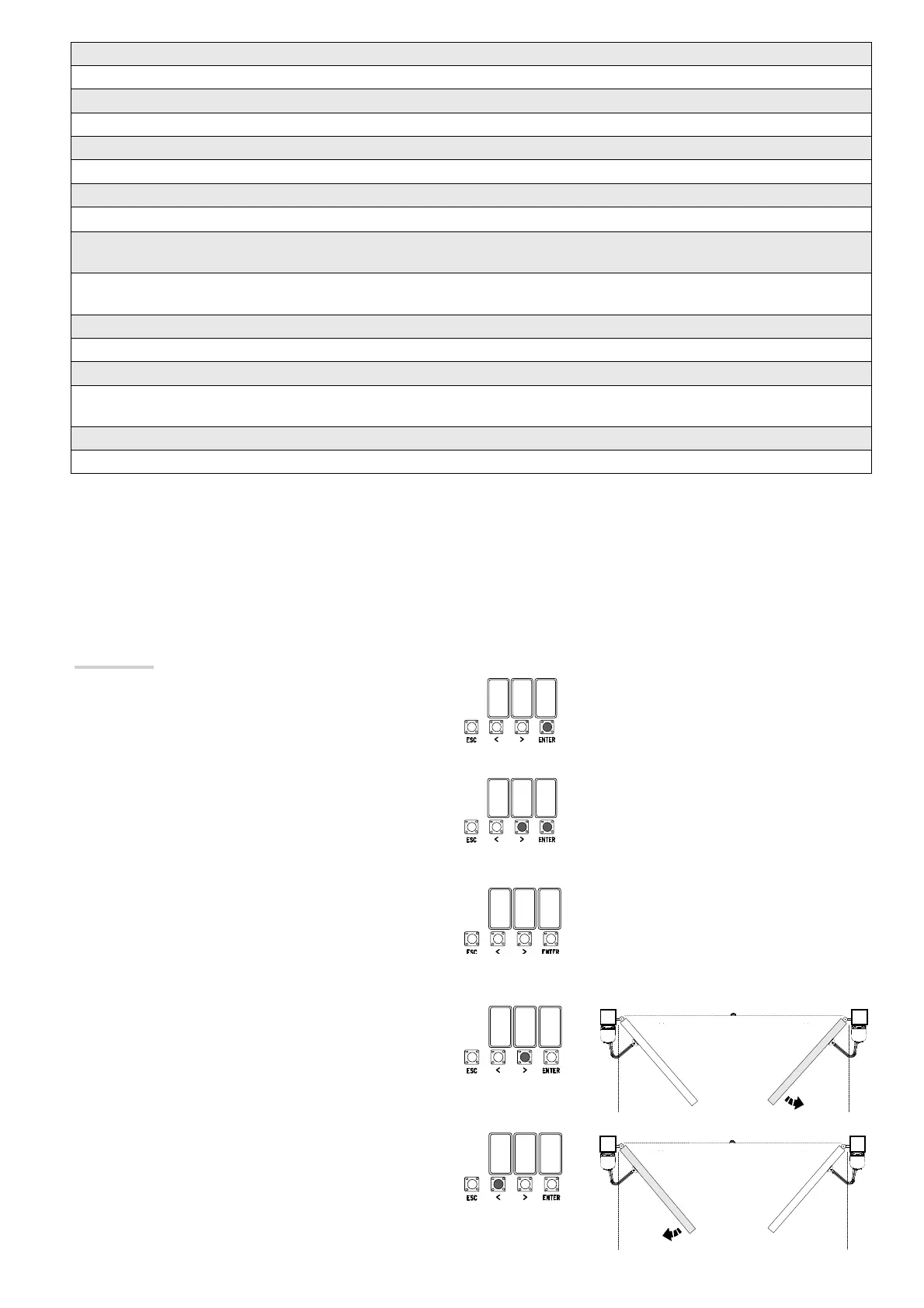

Test moteurs
Sélectionner A 2.
Appuyer sur ENTER pour confi rmer.
Sélectionner 1 puis appuyer sur ENTER pour confi rmer l'opération de
test moteurs.
L'écran a chera le message [---] en attendant la commande.
Maintenir enfoncée la touche indiquée par la fl èche > et s'assurer
que le vantail du deuxième motoréducteur (M2) e ectue bien une
manœuvre d'ouverture.
 Si le vantail exécute une manœuvre de fermeture, inverser les
phases du moteur.
Répéter la même procédure avec la touche indiquée par la fl èche <
pour contrôler le vantail du premier motoréducteur (M1).
 Si le vantail exécute une manœuvre de fermeture, inverser les
phases du moteur.
U 2 Élimination utilisateur
Élimination d'un seul utilisateur (voir paragraphe ÉLIMINATION D'UN SEUL UTILISATEUR).
U 3 Élimination utilisateurs 0 = Désactivée / 1 = Élimination de tous les utilisateurs
Élimination de tous les utilisateurs.
A 1 Type moteur
1 = SWN20 - SWN25 (par défaut) / 2 = FA7024CB
Sélection du motoréducteur utilisé pour l’installation.
A 2 Test moteurs 0 = Désactivée / 1 = Activée
Test permettant de contrôler le sens de rotation des motoréducteurs (voir paragraphe TEST MOTEURS).
A 3 Auto-apprentissage de la
course
0 = Désactivée / 1 = Activée
Réglage automatique de la course du portail (voir paragraphe RÉGLAGE COURSE).
 Cette fonction n'apparaît qu'en cas d'activation de la fonction Encodeur.
A 4 RàZ paramètres 0 = Désactivée / 1 = Activée
Attention ! Les confi gurations par défaut sont remises à zéro et l'auto-apprentissage de la course est e acé.
A 5 Calcul manœuvres 0 = Nombre de manœuvres e ectuées / 1 = Élimination de toutes les manœuvres
Permet de visualiser le nombre de manœuvres e ectuées ou de les éliminer ( 001 = 100 manœuvres ; 010 = 1000 manœuvres ; 100 = 10000
manœuvres ; 999 = 99900 manœuvres ; CSI = intervention d'entretien)
H 1 Version
Visualise la version du fi rmware.

CAME FAST 70 Specifications

General

Power Supply	230 V AC
Motor Power	300 W
Motor Voltage	230 V AC
Current	1.3 A
Thrust	3000 N
Intermittence	30%
Operating Temperature	-20°C to +55°C
Protection Rating	IP44
Opening Speed	Adjustable
Closing Speed	Adjustable
Safety Features	Obstacle detection
Type	Electromechanical
