TABELLA FUSIBILI ZL38
- Linea 3,15 A-F
- Scheda
630 mA-F
- Motoriduttore
10 A-F
- Accessori
2 A-F
COLLEGAMENTI ELETTRICI E PROGRAMMAZIONE
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Alimentazione del quadro e dei dispositivi di comando: 24 V AC/DC.
Le funzioni vengono impostate con i DIP, le regolazioni con i trimmer.
Tutte le connessioni sono protette da fusibili rapidi.

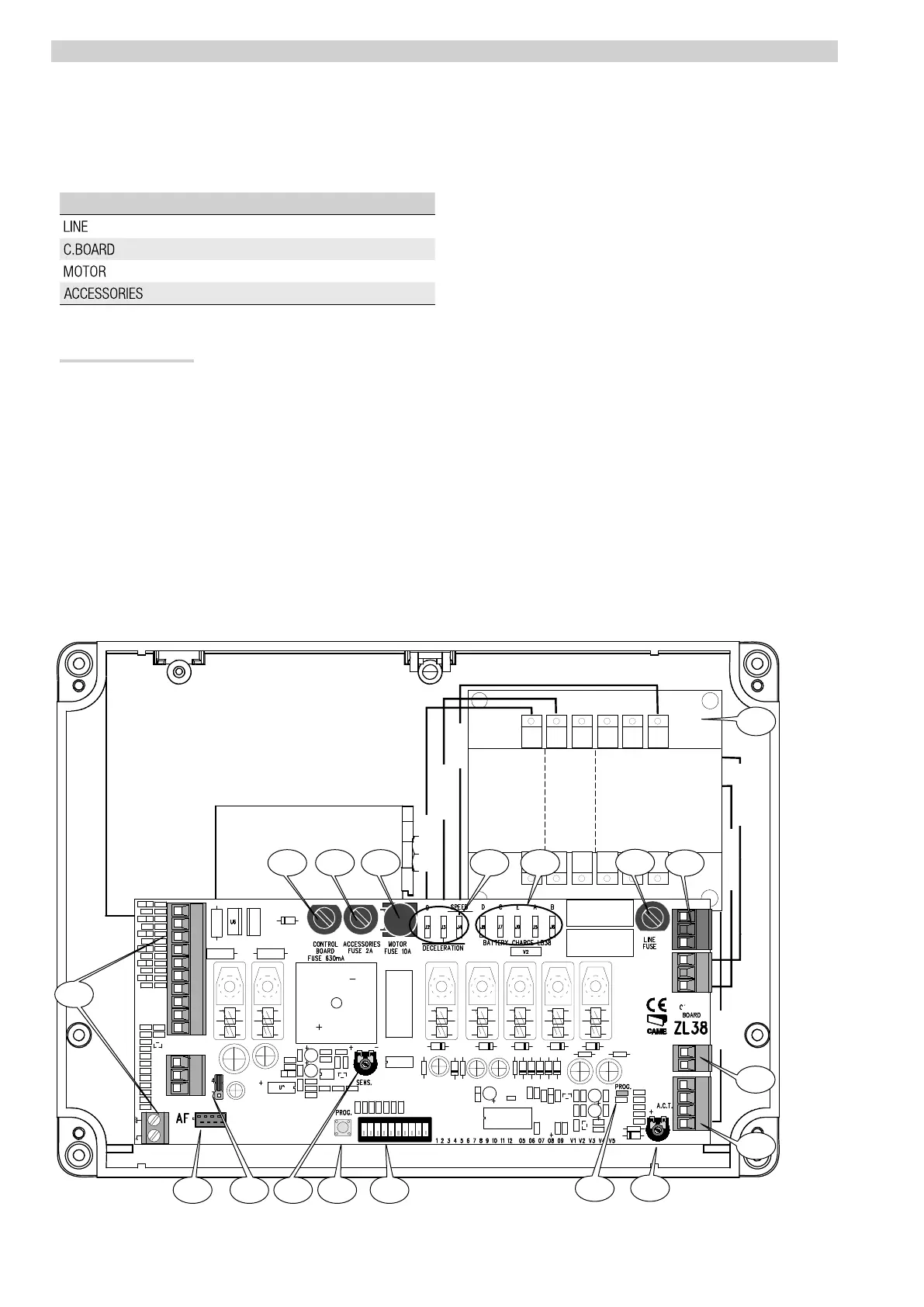

Descrizione delle parti
1. Fusibile accessori
2. Fusibile di linea
3. Fusibile scheda
4. Fusibile motore
5. Morsettiera per dispositivi di comando e sicurezza
6. Connettore per scheda AF
7. Trimmer SENS
8. Trimmer ACT
9. DIP
10. Pulsante di programmazione
11. LED segnalazione programmazione
12. Connettori di regolazione per la velocità e rallentamento
13. Connettori per il collegamento caricabatterie (LB38)
14. Jumper selezione tipo di comando
15. Trasformatore
16. Morsettiera per alimentazione
17. Morsettiera per motoriduttore
18. Morsettiera per finecorsa
Bianco
Rosso
Nero
Marrone
Blu
Marrone
