Pag. 13 - Manuale FA0103 6 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

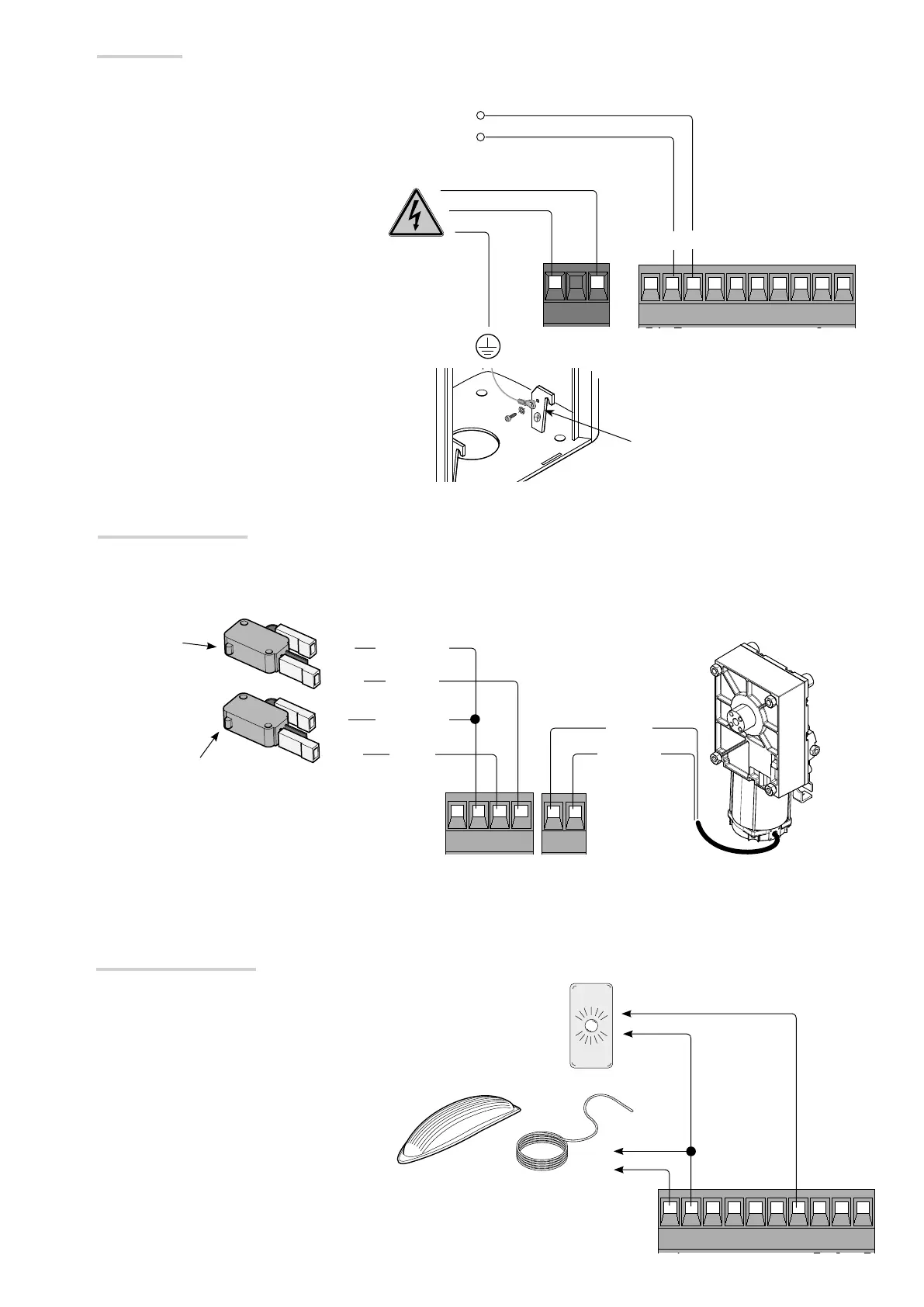

Alimentazione
Morsetti per l’alimentazione degli accessori:
- a 24 V AC normalmente;
- a 24 V DC quando intervengono le batterie d’emergenza;
Potenza complessiva consentita: 40 W
230 V AC - 50/60 Hz
Motoriduttore 24 V DC
Collegamento di fabbrica
Dispositivi di segnalazione
COM
NC
NC
COM
Microinterruttore di
chiusura
Arancione
Arancione
Bianco
Rosso
Blu
Marrone
Microinterruttore di
apertura
Capocorda a occhiello con vite e
rondella per collegamento a terra
Lampada spia barriera (Portata contatto: 24 V AC - 3 W max).
Segnala la posizione dell’asta alzata, si spegne quando l’asta è abbassata.
Lampeggiatore a cupola e/o cordone luminoso
(Portata contatto: 24 V - 32 W max).
Lampeggia durante le fasi di apertura e chiusura
dellasta.
Il motoriduttore è già collegato.
Per l’installazione a destra della barriera, seguire le indicazioni riportate nel paragrafo PREPARAZIONE DELLA BARRIERA.
