CAME GARD 8 SERIES - Page 16


TOP TAM / TWIN

/.

 
04 & &#
&!
4828

/.

 
04 & &#
&!
4
28

/.

 
04 & &#
&!
4
8
28

Pag. 16 - Manuale FA0103 6 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

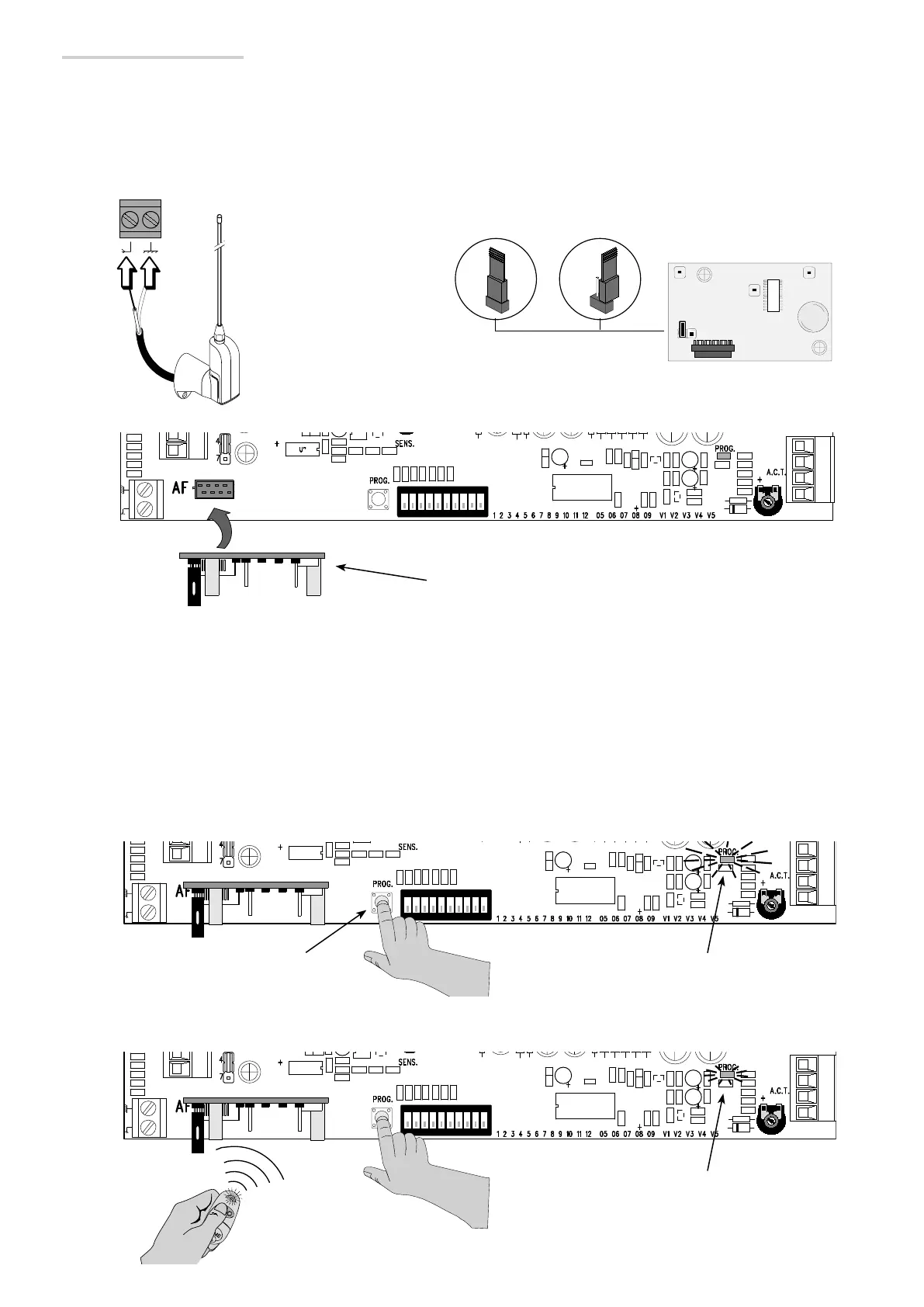

Attivazione del comando radio
Collegare il cavo RG58 dell’antenna agli appositi morsetti .
 Per i trasmettitori della serie TOP, TAM e TWIN con frequenza 433,92 MHz, posizionare il jumper della scheda AF come indicato in
figura .
Inserire la scheda AF sul connettore della scheda elettronica .
⚠
Prima di inserire la scheda AF, è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.
Tenere premuto il tasto di programmazione PROG sulla scheda elettronica. Il LED di programmazione lampeggia .
Premere un tasto del trasmettitore da memorizzare. Il LED rimane acceso a segnalare l’avvenuta memorizzazione .
Tasto PROG
LED di programmazione
Scheda AF
LED di programmazione
