ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
ON
OFF
/.
ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
3%.3
!#4
Pag. 17 - Manuale FA0103 6 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

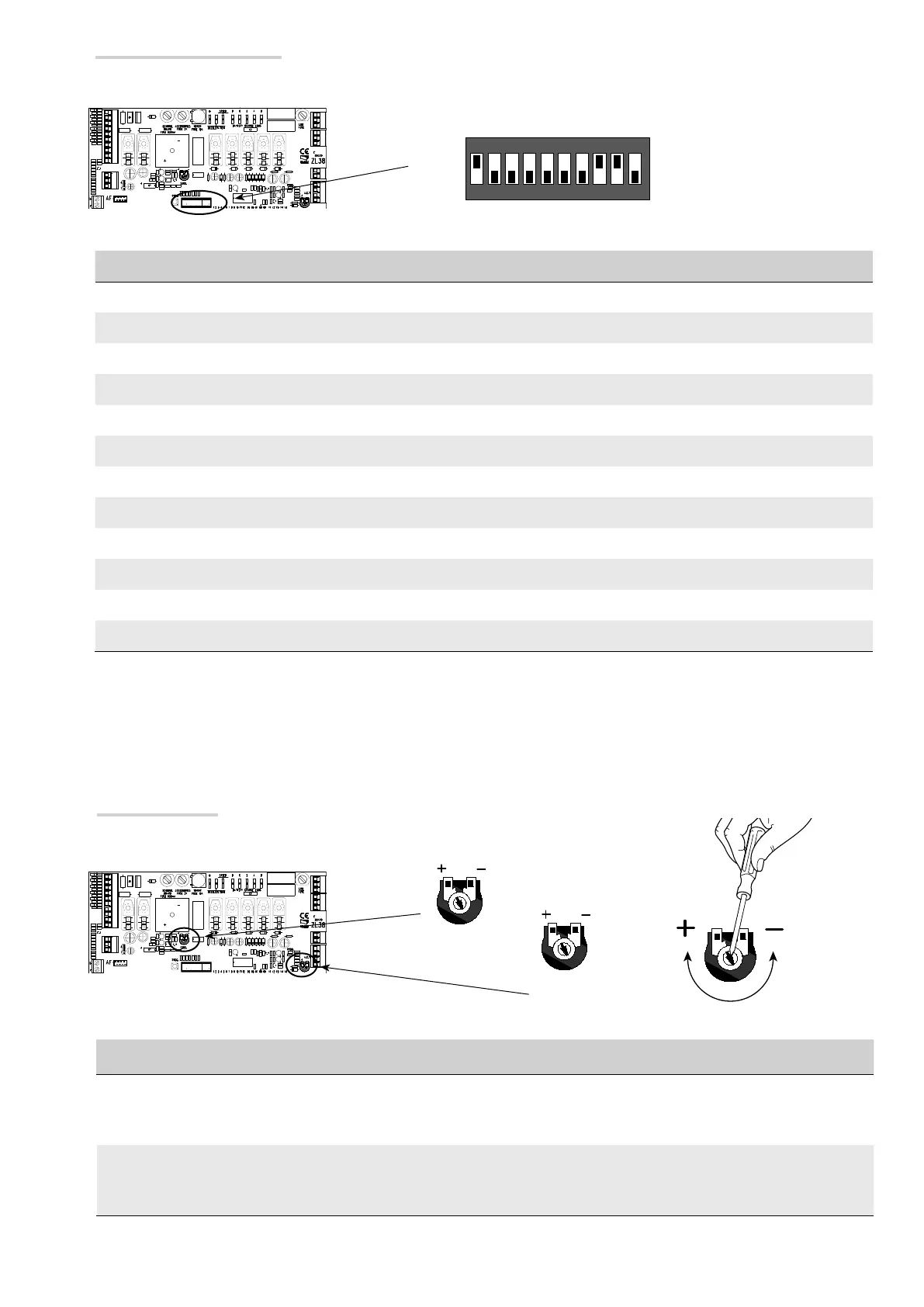

Settaggio di default
Programmazione delle funzioni
DIP Descrizione delle funzioni
1 ON CHIUSURA AUTOMATICA (1 OFF - disattivata)
2 ON SOLO APRE dal pulsante su 2-7 e/o dal trasmettitore (con scheda AF inserita)
2 OFF APRE-CHIUDE-INVERSIONE dal pulsante su 2-7 e/o dal trasmettitore (con scheda AF inserita)
3 ON Uscita a 24 V su 10-E durante le fasi di movimento e in posizione di chiusura dell’asta
3 OFF Uscita a 24 V su 10-E durante le fasi di movimento dell’asta
4 ON AZIONE MANTENUTA (4 OFF - disattivata)
5 ON PRE-LAMPEGGIO in apertura e in chiusura (durata pre-lampeggio: 5 secondi) (5 OFF - disattivata)
6 ON RILEVAZIONE OSTACOLO a motore fermo (6 OFF - disattivata)
7 ON SLAVE motore pilotato (7 OFF - disattivata)
8 OFF CHIUSURA IMMEDIATA dell’asta (8 ON - disattivata)
9 OFF STOP TOTALE (9 ON - disattivata)
10 ON AZIONE FRENANTE dell’asta in fase di chiusura (10 OFF - disattivata)
Trimmer Descrizione delle funzioni
SENS
Sensibilità
Regola la sensibilità di rilevamento degli ostacoli duranteil movimento del cancello.
Minima sensibilità (-) o massima sensibilità (+).
A.C.T.
Tempo chiusura automatica
Regola il tempo di attesa della barriera in posizione di apertura. Trascorso questo tempo, viene effettuata automaticamente una
manovra di chiusura.
Il tempo di attesa può essere regolato da 1 a 120 s
Regolazioni trimmer
