N
M
PT F FC
FA
Page 8 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
⚠

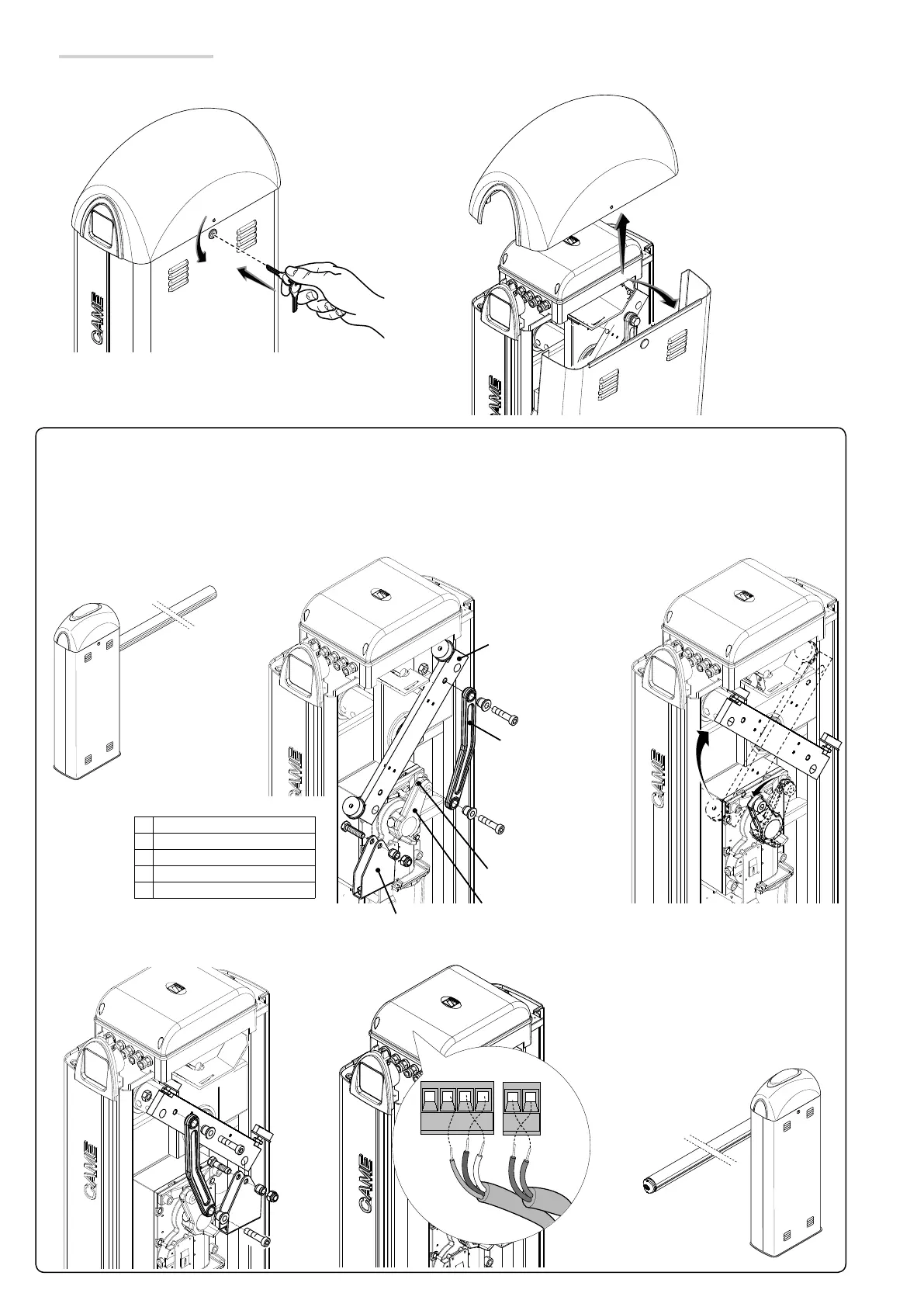

Attention ! La barrière a été prévue pour une installation à gauche.
En cas d'installation à droite, inverser le sens d'ouverture de la lisse de la façon suivante :
- desserrer le goujon du bras moteur, enlever l'étrier de fixation des ressorts ainsi que la bielle de transmission du bras du levier
;
- tourner le bras du levier de 90° ;
- fixer l'étrier de fixation des ressorts ainsi que la bielle de transmission du côté opposé à celui du bras du levier et fixer le goujon ;
- inverser les phases du moteur M avec N et les butées de fin de course FA avec FC .
Préparation de la barrière
Introduire la clé dans la serrure et la tourner dans le sens anti-horaire
, soulever le couvercle et enlever la porte de visite .
Bras du levier
Bielle de transmission
Goujon
Bras moteur
Étrier de fixation des ressorts
